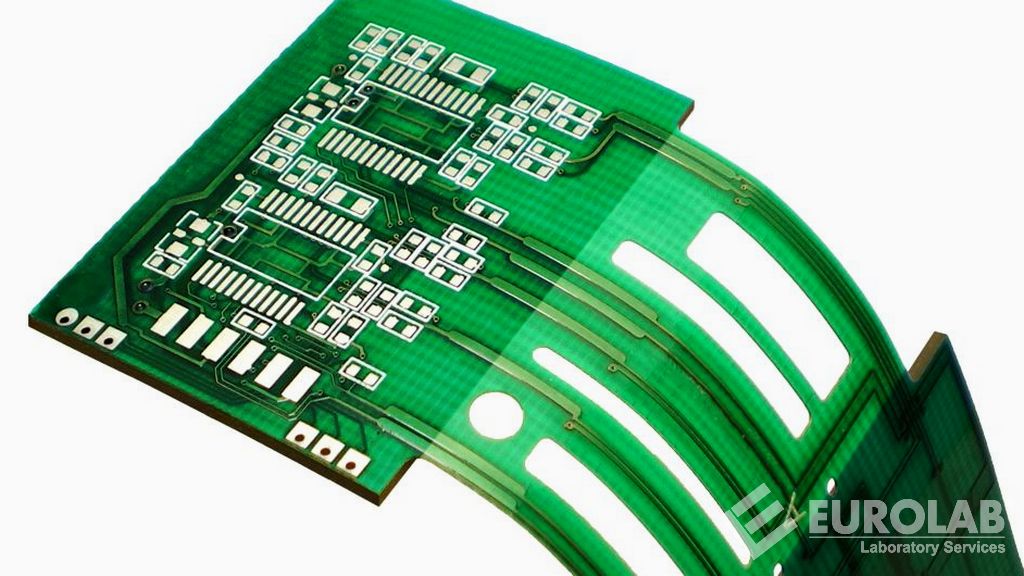

MIL-PRF-50884 Caratteristiche prestazionali: circuito stampato, flessibile o rigido-flessibile, specifiche generali

Lo standard MIL-PRF-50884, uno standard di difesa militare degli Stati Uniti, descrive i requisiti di prestazione e qualificazione per schede a circuito stampato flessibili e rigide-flessibili con o senza fori passanti rivestiti. La verifica viene eseguita utilizzando uno dei due metodi di garanzia del prodotto. Questi metodi sono inclusi nell'allegato standard.

questo standardI circuiti stampati che rientrano in questa categoria sono:

• Tipo 1: Circuito stampato flessibile su un lato, con o senza schermi
• Tipo 2: Circuito stampato flessibile a doppia faccia, con o senza schermatura o con o senza fori schermati
• Tipo 3: Circuito stampato flessibile multistrato con fori di placcatura e schermature o senza rinforzo
• Tipo 4: Circuito stampato multistrato rigido e flessibile con fori placcati
• Tipo 5: combinazioni di circuiti stampati incollati rigidi o flessibili senza fori di rivestimento

I circuiti stampati coperti da questo standard sono per i seguenti usi di installazione:

• Utilizzo A: resistere alla flessione durante l'installazione (flessibile per l'installazione)
• Utilizzo B: può resistere all'allungamento continuo per un numero specificato di cicli

I gradi di capacità di ritrattamento dei pannelli stampati coperti da questo standard sono i seguenti:

• Grado R: cablaggio stampato flessibile in grado di sopportare almeno tre operazioni di saldatura e due operazioni senza saldatura senza degradazione dell'area del terminale
• Grado U: cablaggio stampato flessibile in grado di sopportare almeno un'operazione di saldatura senza degradazione dell'area dei terminali. Questo grado può essere utilizzato solo in assemblaggi elettrici o elettronici che non richiedono capacità di dissaldatura e risaldatura. Se non specificato nel disegno principale corrente, la capacità di rilavorazione predefinita è il grado R.

Il tipo di materiale di base flessibile del circuito stampato coperto da questo standard dovrebbe essere definito dalle specifiche del materiale di base flessibile applicabile come richiesto dal disegno principale.

Il tipo di materiale di base rigido del circuito stampato coperto da questo standard dovrebbe essere definito dalle specifiche del materiale di base applicabile come richiesto dal disegno principale.

La nostra organizzazione, tra i numerosi studi di test, misurazione, analisi e valutazione che ha fornito per le aziende di vari settori, con personale preparato ed esperto e attrezzature tecnologiche avanzate, nell'ambito dello standard MIL-PRF-50884, circuiti stampati, flessibili o rigido-flessibile, per le caratteristiche prestazionali, fornisce anche servizi di collaudo.
