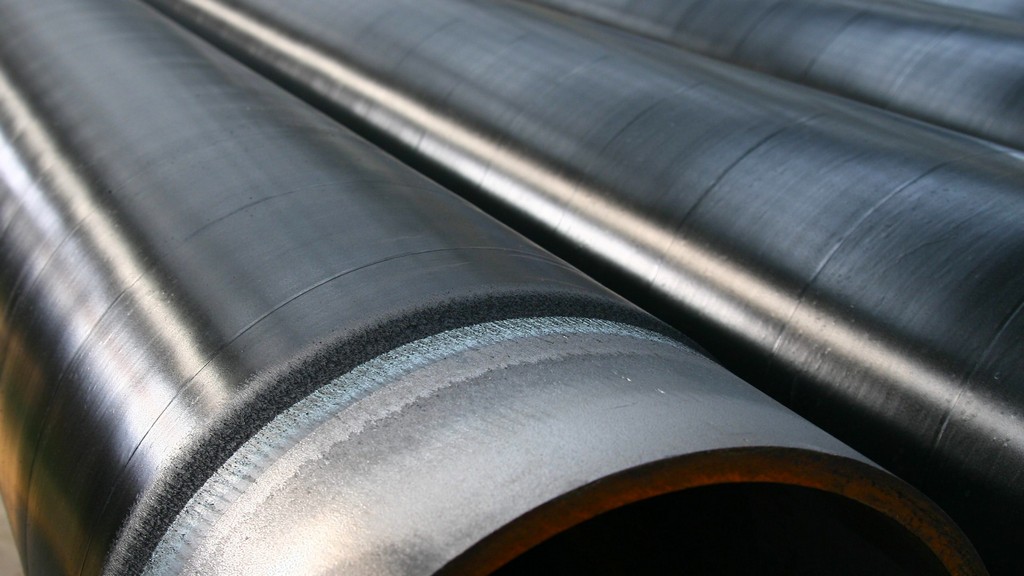

CSA Z245.20 Rivestimenti esterni applicati in fabbrica per tubi in acciaio

Lo standard della Canadian Standards Association (CSA), "CSA Z245.20 Rivestimenti esterni applicati in fabbrica per tubi in acciaio", descrive la qualificazione, l'applicazione, l'ispezione, il collaudo, la manipolazione e lo stoccaggio dei materiali necessari per i rivestimenti epossidici per fusione applicati esternamente su tubi in acciaio nudo. I tubi rivestiti sono destinati principalmente all'uso interrato o sommerso in sistemi di oleodotti o gasdotti.

La presente norma copre i seguenti sistemi di rivestimento:

• Sistema 1A: Resina epossidica a fusione monostrato con temperatura di transizione vetrosa pari o inferiore a 115 gradi
• Sistema 1B: resina epossidica a fusione monostrato con temperatura di transizione vetrosa superiore a 115 gradi
• Sistema 2A: Resina epossidica a fusione a due strati con rivestimento anticorrosivo e strato superiore protettivo
• Sistema 2B: Resina epossidica a fusione a due strati con rivestimento anticorrosione e strato superiore resistente all'abrasione
• Sistema 2C: Resina epossidica a fusione a due strati con rivestimento anticorrosivo e strato superiore antiscivolo
• Sistema 3: Resina epossidica a fusione a tre strati con strato superiore antiscivolo e strato superiore protettivo applicato sopra il rivestimento anticorrosivo

In breve, la norma CSA Z245.20 riguarda i rivestimenti epossidici per fusione esterni applicati in fabbrica per tubi in acciaio, in particolare quelli utilizzati nei sistemi di oleodotti e gasdotti. Questa norma fornisce i requisiti per i materiali, l'applicazione, i test e le prestazioni dei rivestimenti epossidici per fusione applicati a tubi in acciaio in un ambiente controllato (a differenza dei rivestimenti applicati in campo). Questi rivestimenti sono utilizzati per proteggere le condotte dalla corrosione.

Gli aspetti principali trattati da questa norma sono:

• Materiali di rivestimento: specifiche per polveri epossidiche e additivi
• Preparazione della superficie: requisiti per la pulizia e la profilatura della superficie del tubo di acciaio prima del rivestimento
• Processo di applicazione: requisiti di temperatura, tempi e spessore per l'applicazione del rivestimento
• Controllo qualità e collaudo: questa norma comprende i test per:
  • Spessore del film
  • adesione
  • Resistenza agli urti
  • Rilevamento delle vacanze (guasti)
  • Livello di cura
  • rottura catodica
• Riparazione dei difetti: linee guida per l'identificazione e la correzione dei difetti del rivestimento.
• Documentazione: Requisiti per la registrazione e la tracciabilità.

Questo standard è utilizzato nei sistemi di condotte per il trasporto di petrolio, gas e altri idrocarburi. Fornisce inoltre protezione a lungo termine dalla corrosione in condizioni ambientali difficili. Lo standard CSA Z245.20 è un importante riferimento per garantire l'integrità del rivestimento e la longevità delle condotte.

Lo standard CSA Z245.20 è essenziale perché fornisce linee guida essenziali e garanzie di qualità per l'applicazione di rivestimenti epossidici a fusione su condotte in acciaio utilizzate nel settore petrolifero e del gas. Questo standard è ampiamente utilizzato per i seguenti motivi:

I materiali utilizzati per i rivestimenti epossidici a fusione devono essere sottoposti a diversi test critici per garantire che soddisfino i requisiti prestazionali e di sicurezza specificati nella norma CSA Z245.20. Questi test vengono eseguiti prima, durante e dopo l'applicazione del rivestimento e rientrano in due categorie principali:

• Test sulla polvere epossidica grezza (pre-applicazione): questi test vengono eseguiti per garantire che il materiale epossidico stesso soddisfi gli standard chimici e fisici richiesti.
  • Tempo di gelificazione: questo test determina per quanto tempo la resina epossidica rimane lavorabile prima di iniziare a indurirsi. Aiuta a controllare il processo di polimerizzazione durante l'applicazione.
  • Proprietà di polimerizzazione: questo test valuta l'efficacia della polimerizzazione della resina epossidica sottoposta a calore. Viene utilizzata l'analisi termogravimetrica o la calorimetria differenziale a scansione. Garantisce una corretta reticolazione chimica per garantire la durabilità.
  • Distribuzione granulometrica: questo test misura l'uniformità della granulometria della polvere. Influisce sull'uniformità con cui il rivestimento si fonde e aderisce al tubo.
  • Proprietà di scorrimento/indice di fluidità: questo test determina la facilità con cui la polvere scorre e si fonde durante l'applicazione. Influisce sull'uniformità e sulla levigatezza del rivestimento.
  • Identificazione/composizione chimica della resina epossidica: questo test conferma la corretta composizione chimica. Garantisce prestazioni a lungo termine e resistenza alla corrosione.
• Test sul rivestimento applicato (post-applicazione): questi test valutano le prestazioni del rivestimento indurito sul tubo in acciaio.
  • Spessore del film: questo test misura lo spessore del rivestimento utilizzando calibri magnetici o micrometri. Fornisce una protezione adeguata senza sovraccaricare il materiale.
  • Rilevamento della porosità: questo test identifica fori o vuoti nel rivestimento utilizzando apparecchiature ad alta tensione. Previene la corrosione dovuta a difetti localizzati del rivestimento.
  • Prova di adesione: questa prova verifica la resistenza dell'adesione del rivestimento alla superficie dell'acciaio. Viene utilizzato il metodo della prova del coltello o della prova di trazione. Previene la delaminazione del rivestimento durante l'uso.
  • Resistenza agli urti: questo test valuta la resistenza del rivestimento agli urti meccanici. Garantisce la durevolezza durante il trasporto e l'installazione.
  • Separazione catodica: questo test misura il grado di distacco di un rivestimento sotto l'azione della corrente di protezione catodica. Misura la resistenza alla corrosione del sottofilm.
  • Prova di flessibilità: questa prova garantisce che il rivestimento possa flettersi con la deformazione del tubo senza fessurarsi. Questo è fondamentale durante la piegatura dei tubi o le installazioni a basse temperature.
  • Prova di immersione in acqua calda/assorbimento d'acqua: questa prova valuta la resistenza a lungo termine alla penetrazione dell'acqua. Valuta la durabilità del rivestimento in ambienti umidi.

Questi test garantiscono che il rivestimento epossidico a fusione proteggerà in modo affidabile le condutture dalla corrosione e dai danni meccanici per decenni in ambienti difficili.

Altri standard di questa serie sono stati pubblicati con i seguenti titoli:

• CSA Z245.21 Rivestimento esterno in polietilene applicato all'impianto per tubi in acciaio
• CSA Z245.22 Rivestimento isolante esterno in schiuma poliuretanica applicato all'impianto per tubi in acciaio
