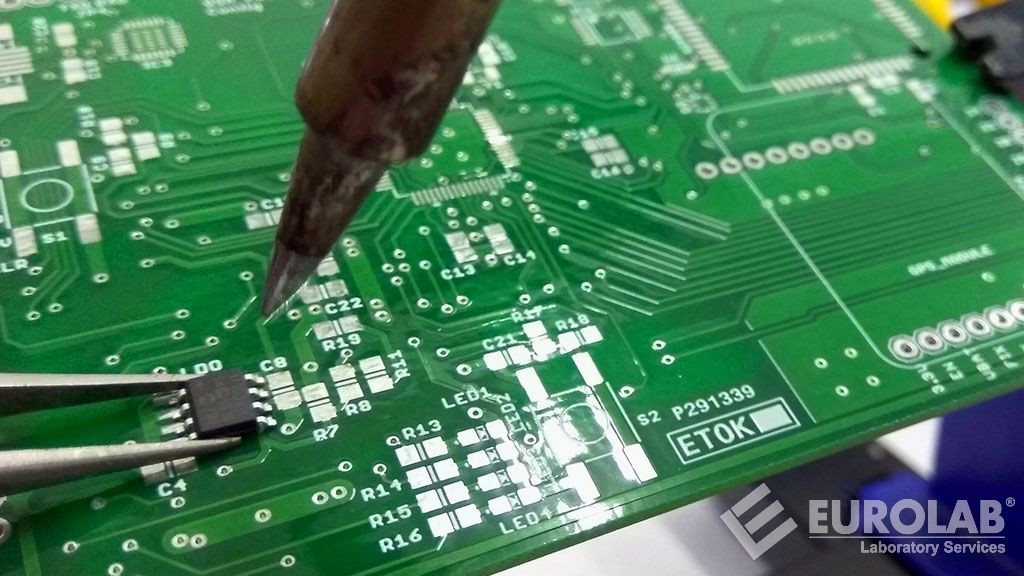

Test di saldabilità IPC J-STD-003D per schede stampate

Lo standard "IPC J-STD-003D Solderability Tests for Printed Boards", pubblicato dall'Institute of Printed Circuits (IPC), descrive i metodi di prova, fornisce definizioni di difetti e illustrazioni per la valutazione della saldabilità dei conduttori superficiali, degli slot di connessione e dei fori passanti placcati dei circuiti stampati. Questo standard è destinato sia all'utente che al fornitore.

La presente norma non è concepita per verificare il potenziale di lavorazione meccanica di successo nell'assemblaggio o per valutare l'effetto della progettazione sulla bagnabilità. Essa fornisce procedure o metodi per determinare la bagnabilità accettabile di un rivestimento superficiale. La bagnabilità può essere influenzata dall'uso, dall'applicazione del rivestimento e dalle condizioni ambientali.

Norma IPC J-STD-003D, circuiti stampati Una guida fondamentale per la valutazione della saldabilità dei PCB. Questo standard include metodi di prova, definizioni di difetti e illustrazioni per la valutazione della bagnabilità di conduttori superficiali, connettori e fori passanti placcati utilizzando saldature a base di stagno-piombo o senza piombo. Questo standard è destinato sia ai produttori di circuiti stampati che agli utenti finali per garantire processi di saldatura affidabili nell'assemblaggio elettronico.

Lo scopo principale dello standard IPC J-STD-003D è verificare che i processi di produzione dei circuiti stampati e il successivo stoccaggio non influiscano negativamente sulla saldabilità dei componenti destinati alla saldatura. La saldabilità si riferisce alla capacità di una superficie di essere bagnata con lega saldante fusa, necessaria per creare connessioni elettriche e meccaniche affidabili. Questo standard non intende valutare il successo del processo di assemblaggio o l'impatto della progettazione dei circuiti stampati sulla bagnabilità; si concentra invece su procedure di test standard per garantire una qualità costante.

Gli elementi chiave di questo standard sono:

• Metodi di prova: specifica le procedure per la valutazione della saldabilità, tra cui test di immersione e di resistenza, test di stabilità alla bagnatura e test di galleggiamento della saldatura.
• Definizioni dei difetti: fornisce definizioni chiare dei difetti di saldabilità, come la mancata bagnabilità, la non bagnabilità o il rivestimento di saldatura inadeguato.
• Illustrazioni: contengono supporti visivi per aiutare a determinare le condizioni di saldabilità accettabili e inaccettabili.

Questo standard è valido sia per i processi di saldatura stagno-piombo che per quelli senza piombo e soddisfa le esigenze della moderna produzione elettronica.

Le caratteristiche principali dello standard IPC J-STD-003D includono:

• Metodologie di prova: questa norma descrive in dettaglio vari metodi di prova per valutare la saldabilità:
  • Test di immersione e di fissaggio: consiste nell'immergere un campione di prova nella saldatura fusa e nell'ispezionare visivamente la superficie per verificarne la qualità di bagnatura.
  • Test di stabilità alla bagnabilità: misura la forza esercitata dalla lega di saldatura fusa su un campione di prova per misurarne la bagnabilità.
  • Test di galleggiamento della saldatura: valuta la capacità della superficie di un circuito stampato di resistere alle sollecitazioni termiche e meccaniche della saldatura.

Questi metodi garantiscono che le superfici siano adeguatamente preparate per la saldatura, tenendo conto di fattori quali l'utilizzo, l'applicazione della finitura e le condizioni ambientali che possono influire sulla bagnabilità.

• Definizione dei difetti: questa norma classifica i difetti di saldabilità per fornire criteri chiari per le valutazioni di superamento/fallimento. I difetti più comuni includono:
  • Non bagnabile: la saldatura non può aderire alla superficie, lasciando esposto il metallo di base.
  • Non bagnabile: la lega per saldatura inizialmente bagna la superficie, ma poi si ritira, creando un rivestimento non uniforme o incompleto.
  • Fori o vuoti: piccole aree in cui la saldatura non ha ricoperto la superficie in modo uniforme.

Queste definizioni aiutano i produttori e gli ispettori a garantire un controllo di qualità coerente.

• Disegni e supporti visivi: questo standard include disegni dettagliati a supporto dell'individuazione dei difetti e dell'interpretazione dei risultati dei test. Questi supporti visivi sono fondamentali per garantire che ispettori e tecnici possano valutare accuratamente la saldabilità e ridurre la soggettività nelle valutazioni.
• Applicabilità globale: sviluppato con il contributo di esperti del settore provenienti da numerosi paesi, questo standard riflette un consenso globale sulle pratiche di test di saldabilità. È ampiamente utilizzato in settori come l'aerospaziale, l'automotive, il medicale e l'elettronica di consumo, dove l'affidabilità della saldatura è fondamentale per le prestazioni del prodotto.

Lo standard IPC J-STD-003D è essenziale per garantire la qualità dei circuiti stampati prima del loro utilizzo negli assemblaggi elettronici. Verificando la saldabilità, questo standard aiuta a prevenire difetti che possono portare a giunti di saldatura inaffidabili, fondamentali per le prestazioni e la longevità dei dispositivi elettronici. È particolarmente importante per:

• Produttori di circuiti stampati (PCB): per convalidare i processi di produzione e garantire che le schede soddisfino i requisiti di saldabilità.
• Produttori a contratto: per verificare che i circuiti stampati in arrivo siano adatti all'assemblaggio.
• Utenti finali: per garantire l'affidabilità dei prodotti elettronici in applicazioni impegnative quali dispositivi militari, aerospaziali e medici.

Questo standard integra altri standard IPC quali:

• Lo standard IPC J-STD-001 si concentra sui processi di saldatura e sui requisiti di assemblaggio elettronico.
• Lo standard IPC-A-610 definisce i criteri di accettabilità per gli assemblaggi elettronici finiti.
• Gli standard IPC-4552, IPC-4553 e IPC-4554 descrivono i requisiti per i rivestimenti superficiali, come l'argento per immersione e lo stagno per immersione, che influiscono sulla saldabilità.

Lo standard IPC J-STD-003D non affronta l'idoneità dei circuiti stampati per specifici processi di assemblaggio o l'impatto della progettazione sulla saldabilità. Si concentra esclusivamente sulla verifica della bagnabilità delle superfici in condizioni controllate. Gli utenti dovrebbero considerare standard aggiuntivi come l'IPC J-STD-001 per una guida completa all'assemblaggio.

Di conseguenza, lo standard IPC J-STD-003D è uno standard fondamentale per garantire la saldabilità dei circuiti stampati, fornendo metodi di prova affidabili e chiare definizioni dei guasti. La sua adozione a livello mondiale e i suoi aggiornamenti regolari lo rendono uno strumento essenziale per il mantenimento della qualità nella produzione elettronica. Aderendo a questo standard, produttori e utenti possono garantire giunzioni di saldatura affidabili e contribuire alle prestazioni e alla durata dei prodotti elettronici.

La nostra organizzazione, attiva da molti anni e che segue meticolosamente gli sviluppi scientifici e tecnologici globali, esegue test, misurazioni e analisi in un'ampia gamma di ambiti per aziende di tutti i settori, avvalendosi di un team qualificato e di un'ampia infrastruttura. In questo contesto, forniamo anche servizi di test in conformità con lo standard "IPC J-STD-003D Solderability Tests for Printed Cards".
