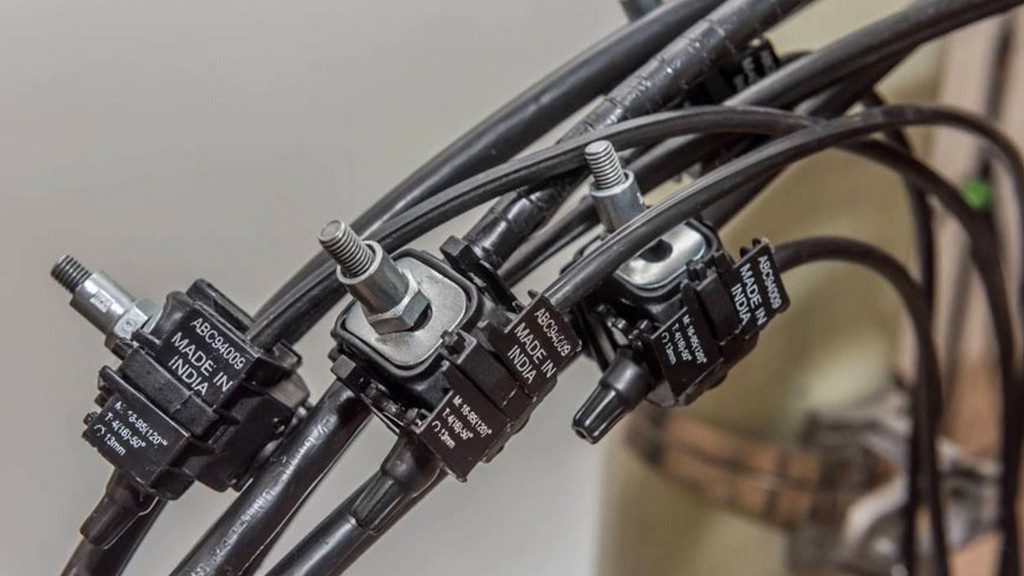

IEC 61914 Morsetti per cavi per installazioni elettriche

La norma della Commissione Elettrotecnica Internazionale (IEC) "IEC 61914 Morsetti per cavi per installazioni elettriche" specifica i requisiti e i metodi di prova per i morsetti per cavi utilizzati per fissare i cavi nelle installazioni elettriche e per i distanziatori utilizzati per tenere insieme i cavi nelle installazioni elettriche. I morsetti per cavi forniscono resistenza alle forze elettromeccaniche ove dichiarato. Questa norma riguarda i morsetti per cavi che si basano su una superficie di montaggio specificata dal produttore per il fissaggio assiale o laterale dei cavi.

Diversi tipi di morsetti e distanziatori per cavi sono inclusi nell'allegato A della norma. I requisiti per i produttori previsti dalla presente norma si applicano anche agli importatori e ai venditori responsabili, ove applicabile. Tuttavia, la presente norma non si applica alle fascette stringicavo.

I morsetti per cavi sono dispositivi progettati per fissare, trattenere e sostenere i cavi, limitarne il movimento e fornire resistenza alle forze elettromeccaniche, in particolare in condizioni di cortocircuito. Questo standard garantisce che questi componenti aumentino la sicurezza, l'affidabilità e la longevità degli impianti elettrici.

La norma IEC 61914 si applica ai morsetti e ai distanziatori per cavi utilizzati per fissare e mantenere i cavi negli impianti elettrici. Copre i cunei realizzati in materiali metallici, non metallici o compositi, progettati per garantire il fissaggio assiale o laterale dei cavi su una superficie di montaggio specificata dal produttore. Questa norma si concentra esclusivamente sui cunei e sui supporti resistenti alle forze elettromeccaniche, escludendo esplicitamente pressacavi e fascette. Fornisce un quadro per i test di prestazioni, durata e sicurezza, garantendo la conformità agli standard globali di sicurezza elettrica.

I requisiti essenziali e i metodi di prova definiti di questa norma sono:

• Materiali e costruzione: i morsetti per cavi possono essere realizzati in materiali metallici, non metallici o compositi. Questa norma richiede ai produttori di specificare le proprietà dei materiali per garantire durata e compatibilità con gli ambienti di installazione. I morsetti di bloccaggio devono essere progettati per trattenere saldamente i cavi senza danneggiarne l'isolamento o la struttura in condizioni di normale funzionamento o di guasto.
• Resistenza alle forze elettromeccaniche: una funzione critica dei morsetti per cavi è quella di resistere alle forze generate durante i guasti da cortocircuito. Questa norma include test che valutano la capacità del morsetto di resistere a queste forze, garantendo la sicurezza e l'integrità dei cavi. I test simulano forze assiali e laterali per verificare le prestazioni del morsetto sotto tensione, un aspetto fondamentale per prevenire i rischi elettrici.
• Test ambientali e di durabilità: questo standard include test di durabilità ambientale, come la resistenza alla corrosione per i cunei metallici e la resistenza ai raggi UV per i cunei non metallici, per garantire prestazioni a lungo termine in una varietà di condizioni. Vengono inoltre valutate la resistenza alla temperatura e la resistenza alla fiamma per garantire la sicurezza in ambienti ad alto rischio.
• Marcatura e documentazione: i produttori devono fornire marcature chiare sui tacchetti, inclusi dati identificativi, tipo di materiale e prestazioni, per facilitare la corretta selezione e installazione. La documentazione deve includere istruzioni di installazione e dati sulle prestazioni per consentire ai progettisti di confrontare efficacemente i prodotti.
• Procedure di prova: questo standard include metodi di prova standard, tra cui prove di resistenza meccanica, resistenza agli urti e test di tenuta al cortocircuito. Pur non definendo criteri di superamento/fallimento, consente ai produttori di dichiarare le caratteristiche prestazionali e agli specificatori di effettuare scelte informate. I test sono progettati per simulare condizioni reali e garantire che i morsetti funzionino in modo affidabile in una varietà di applicazioni, dagli impianti industriali ai parchi eolici offshore.

Lo standard IEC 61914 è fondamentale per diverse ragioni che riguardano vari stakeholder del settore elettrico:

• Maggiore sicurezza: i morsetti per cavi impediscono il movimento dei cavi durante i guasti elettrici, riducendo il rischio di danni all'isolamento, archi elettrici o rischi di incendio. La conformità a questa norma garantisce che le installazioni siano conformi agli standard di sicurezza internazionali per la protezione del personale e delle apparecchiature. Il confronto tra i morsetti per cavi e le cinture di sicurezza dei veicoli in questa norma ne sottolinea il ruolo di sicurezza. Proprio come le cinture di sicurezza assicurano i passeggeri, i morsetti fissano i cavi durante i guasti, prevenendo movimenti pericolosi.
• Maggiore affidabilità del sistema: i cavi correttamente fissati mantengono la configurazione prevista, riducendo l'usura e garantendo prestazioni elettriche costanti. Ciò è particolarmente importante nelle applicazioni ad alta tensione, come sottostazioni o parchi eolici offshore, dove l'affidabilità è fondamentale.
• Conformità globale agevolata: in quanto standard riconosciuto a livello internazionale, la norma IEC 61914 è conforme a normative come la direttiva bassa tensione 2014/35/UE dell'Unione Europea, consentendo a produttori e appaltatori di soddisfare requisiti regionali come la marcatura CE. Ciò facilita il commercio globale e garantisce la conformità in tutte le giurisdizioni.
• Supporto ai professionisti del settore: questo standard fornisce linee guida chiare per ingegneri elettrici, installatori, ispettori della sicurezza e facility manager. Migliora la qualità e la conformità dei progetti garantendo la corretta selezione, installazione e manutenzione dei morsetti per cavi. Le aziende sottolineano che i loro morsetti sono testati secondo la norma IEC 61914, a dimostrazione del loro impegno a superare gli standard di settore.

L'ultimo aggiornamento di questo standard include alcune revisioni tecniche. Ad esempio,

• I metodi di prova sono stati aggiornati per riflettere i progressi nella progettazione e nei materiali dei morsetti per cavi.
• Per affrontare le moderne applicazioni ad alta tensione, è stata posta maggiore attenzione sui test di cortocircuito.
• Sono stati apportati chiarimenti ai requisiti per i limitatori intermedi, migliorandone l'applicabilità in formazioni di cavi complesse.

Tuttavia, sebbene la norma IEC 61914 sia sufficientemente completa, non specifica criteri di superamento/fallimento e lascia le dichiarazioni di prestazione ai produttori. Questa flessibilità consente l'innovazione, ma richiede ai progettisti di confrontare attentamente i dati di prodotto. Inoltre, la norma non copre pressacavi o fascette, limitando il suo campo di applicazione a morsetti e sistemi di ritenuta.

La norma IEC 61914 specifica i requisiti per i morsetti per cavi per fissare i cavi e resistere alle forze elettromeccaniche durante i guasti da cortocircuito. Ciò impedisce lo spostamento dei cavi, danni all'isolamento o pericoli elettrici come archi elettrici o incendi, un aspetto fondamentale in ambienti ad alto rischio come impianti industriali, sottostazioni o impianti offshore. Inoltre, morsetti adeguatamente testati garantiscono la sicurezza dei cavi, riducendo l'usura, mantenendo l'integrità del sistema ed evitando costose interruzioni. Ciò è particolarmente importante in infrastrutture critiche come reti elettriche o sistemi di energia rinnovabile.

Di conseguenza, la norma IEC 61914 è uno standard fondamentale per garantire la sicurezza, l'affidabilità e la compatibilità della gestione dei cavi negli impianti elettrici. Definendo requisiti rigorosi e metodi di prova per i morsetti per cavi, aiuta produttori, ingegneri e appaltatori a realizzare sistemi elettrici sicuri e durevoli. Il suo riconoscimento globale e la compatibilità con le tecnologie moderne la rendono una risorsa essenziale per i professionisti di una varietà di settori, dalla distribuzione di energia alle energie rinnovabili.
