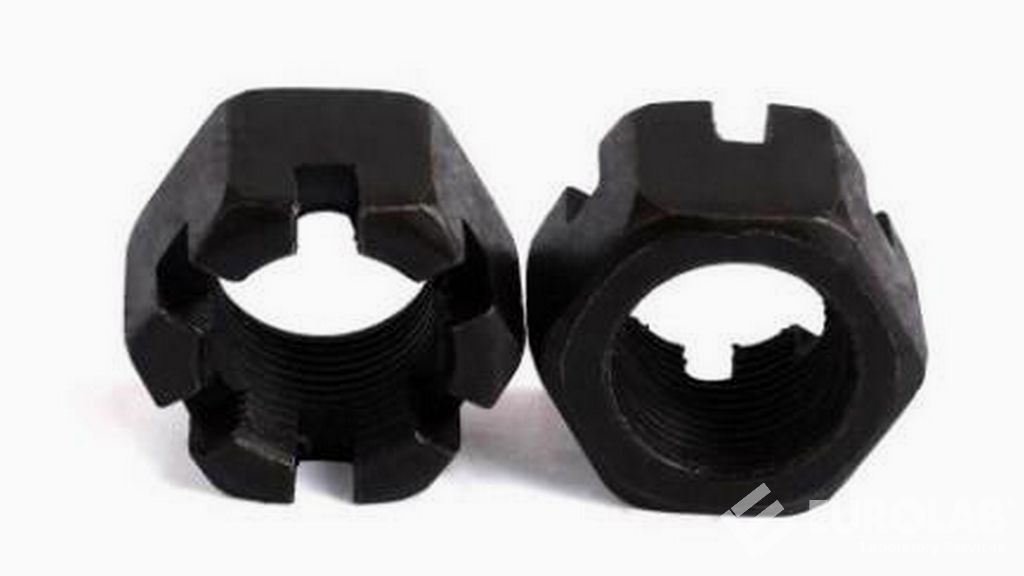

Dadi a castello con intaglio esagonale DIN 935

I dadi a castello con intaglio esagonale metrico, definiti nella norma DIN 935 pubblicata dall'Istituto tedesco per la standardizzazione (DIN), sono dadi esagonali in cui le scanalature sono tagliate su un lato del dado (diametro 12 mm) o nella parte superiore (diametro maggiore superiore a 12 mm). Queste fessure sono progettate per fornire una funzione di bloccaggio in cui una coppiglia/perno di rame, una clip a R o un cavo di sicurezza possono essere allineati lungo le fessure e instradati attraverso un foro praticato nel gambo del bullone di accoppiamento. Viene generalmente prodotto in diametri che vanno da M5 a M39 e da acciaio inossidabile marino e acciaio zincato.

In sostanza, questo standard è composto da tre parti:

• DIN 935-1 Dadi esagonali con intaglio e dadi a castello con filettatura metrica a passo grosso e fine - Gradi di prodotto A e B
• Bulloni a testa esagonale DIN 935-2 da M42 a M160x6 - Classe di prodotto B
• Dadi a intaglio esagonale DIN 935-3 con filettatura metrica a passo grosso - Classe di prodotto C

I requisiti della norma DIN 935 sono sotto i seguenti titoli:

• Proprietà meccaniche dell'acciaio inossidabile per dadi a castello esagonali con intaglio
• Composizione chimica dell'acciaio inossidabile per dadi a castello esagonali con intaglio
• Proprietà meccaniche dell'acciaio per dadi a castello esagonali con intaglio
• Composizione chimica dell'acciaio per dadi a castello esagonali con intaglio

L'unicità strutturale dei dadi a castello con intaglio esagonale consente loro di essere utilizzati in applicazioni meccaniche e automobilistiche in cui è richiesto un bloccaggio positivo, come tenere in posizione il cuscinetto della ruota. Viene anche utilizzato come controdado per altre applicazioni di progettazione di componenti. Queste viti sono caratterizzate da sporgenze che si estendono dai loro steli, facendola sembrare la cima di un castello, per questo sono chiamate noci del castello.

I dadi a castello hanno fori preforati in cui è possibile inserire le coppiglie per tenere i dadi saldamente in posizione. Ciò conferisce ai dadi la capacità di resistere a vibrazioni costanti e li mantiene in posizione durante i movimenti minori. Questi dadi possono essere utilizzati senza un foro pilota in quanto sono preforati. Questi dadi sono scanalati per consentire l'installazione e la rimozione mediante cacciaviti.

Tra i numerosi studi di prova, misurazione, analisi e valutazione che fornisce per aziende di vari settori, la nostra organizzazione fornisce anche servizi di prova per dadi a castello con intaglio esagonale nell'ambito della norma DIN 935, con il suo personale preparato ed esperto e attrezzature tecnologiche avanzate.
