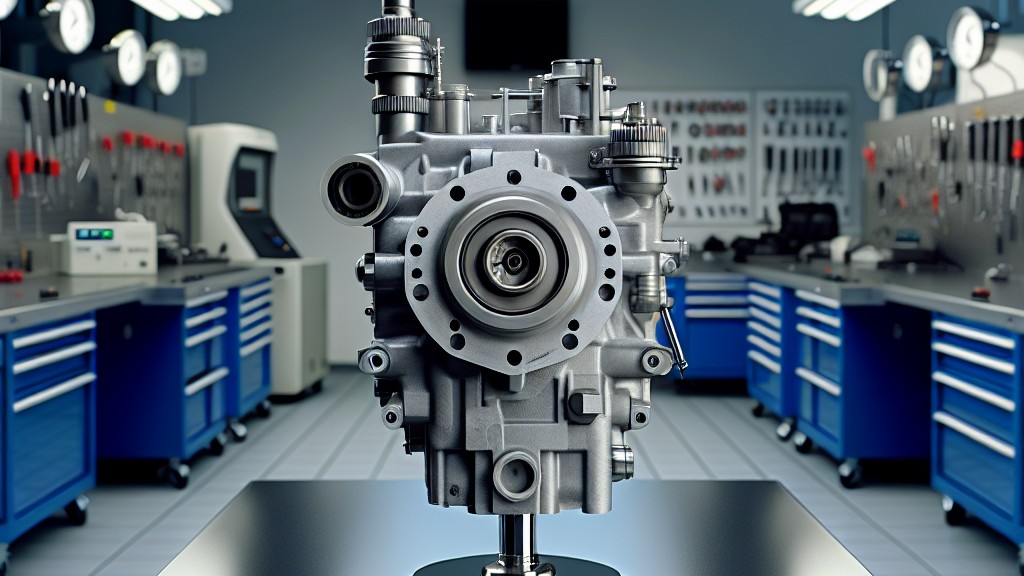

KIA ES31110-30 Dizel Pompa Modülü

Kore’de en eski motorlu taşıt üreticisi firma olan Kia Corporation tarafından geliştirilen “KIA ES31110-30 Dizel pompa modülü” standardının amacı, SPEC standardizasyonu yoluyla iyi kaliteyi garantilemektir. SPEC, mühendislik çizimlerinin bir uzantısı olduğundan, tüm parçalar, çizimin ve her bir bileşenin gereksinimleri ile aynı anda bu standart test öğesinin gereksinimlerini karşılamalıdır.

Bu standartta, benzin kullanan motora uygulanan tank içi tip elektrikli yakıt pompası modülünün güvenilirlik test yöntemi ve test kriterleri açıklanmaktadır. Çizimdeki gösterge, bu SPEC’ten farklıysa, çizimdeki gösterge öncelik kazanır.

Çizimde işaretleme şu şekilde açıklanmaktadır:

• Şekil ve yapı: Detay şekil ve yapının çizimlere uygun olup olmadığı belirtilmelidir.
• Boyut ve kalınlık: Boyutlar ve tolerans ve gerekli malzeme özellikleri hakkında her şey verilmelidir.
• Malzeme ve ağırlık: Her ülkenin düzenlemesini karşılayacak malzeme ve ağırlık not edilmelidir.

Çevre koşulu: Çalışma ortamı sıcaklığı, kurulum konumu, kullanılabilir yakıt ve benzer koşullar verilmelidir. Çizimde belirtilmediği sürece, çevre koşulları şu şekildedir:

• Çalışma ortamı sıcaklığı: Eksi 40 derece ila 80 derece arası.
• Kurulum konumu: Arka zemindeki iç yakıt deposu.
• Kullanılabilir yakıt: Piyasadaki dizel (biyodizel dahil). Her test için standart test yakıtı kullanılabilir.

Genel olarak, yakıt takviyesi, genel dizel ve biyodizel yakıtın sıcak sıcaklık, yüksek sıcaklık, genel çevre koşulları altında kullanıldığı sürüş koşullarında performans dışı kalmamalı ve garanti süresine uymalıdır (kauçuk, plastik, çelik, diğer malzeme ve bileşen (valf, sensör) olsun, araç ömrü boyunca). Bu malzeme ve bileşenlerin performans bozulmasına atfedilen başlatma ve büzülme gibi yakıt deposu yorulma hasarı nedeniyle çatlak olmamalıdır. Araç ömrü boyunca, genel sürüş koşullarında kaynaklı, monte edilmiş, bağlı alanların sızması nedeniyle yakıt sızıntısı ve yakıt takviyesi arızası olmamalıdır.

Test koşulları:

• Özel bir gösterge yoksa, kriterler şu şekildedir: Test voltajı ve besleme basıncı 13V (her motorun sistem basıncı). Test voltajı toleransı artı/eksi 0,1V (ölçüm özellikleri) / artı/eksi 0,5V (dayanıklılık testi). Test basıncı toleransı artı/eksi 5kPa.
• Test yağı: Dizel (KS M 2610), biyo dizel (BD5, BD20, EN590). Test yağı sıcaklığı, oda sıcaklığına eşdeğer (25 derece artı/eksi 5 derece). Temel basınç, araç sistemi yakıt basıncı ve yeni motor durumunda çizime veya LPC gereksinimine uyulmalıdır.

Test yapılırken,

• Birincil performans: Bir numunenin, modülün bir durumunda sabit basınçla motor parçasına yakıt verip vermediğini doğrulamak için, ekipman bu hazneye, modül dizel yakıtına batırılmış şekilde, standart içinde verilen şekle uygun olarak yerleştirilir. Her sistem basıncında akışı 8,13V’da ölçülür.
• Portun mukavemeti: Bir portun dış darbeden mukavemetini kontrol etmek için, şekildeki gibi bir portun kenarından 3 mm içeride 200 mm/dak hızında bir yük darbe test cihazının yükü uygulanır. Test aynı koşulla x, y ve z yönlerinde tekrarlanır. Ancak test, bir numune ile tek bir yönde gerçekleştirilmelidir.
• Rezervuar kabı sızıntı karakteristiği: Uzun süre eğimli bir yolda park edilen bir araçta çalıştırılabilirliği garanti altına almak için yakıt tasarrufunu kontrol etmek amacıyla, numuneye 100cc yağ doldurduktan sonra ileri, geri yönde yüzde 30 (16,7 derece) sola ve sağa doğru yüzde 15 (8,4 derece) eğim verilir. Numune 1 gün bekletilir. Test numunesi sayısı üçten fazla olmalıdır. 100cc doldurduktan ve eğildikten sonra, çek valfi batmamışsa, çek valfinin battığı minimum hacimle test gerçekleştirilir.
• Çek valfi açılma karakteristiği: Yakıtın araca ilk kez yakıt enjekte ettiği R/CUP’a girmeye başladığı anda minimum yakıt enjeksiyon miktarını ölçmek için, R/CUP tank üzerinde hareket etmeyecek şekilde sabitlenir. Yakıtı bir beherle dökerken yakıt R/CUP’a girmeye başladığında enjeksiyonu durdurarak yüksekliği ölçülür.
