PSA D45 1046 Esnek Hücresel Döşeme Malzemeleri Sabit Kalınlıkta Sıkıştırma Seti

Peugeot, Citroën ve Opel gibi markalar altında otomobil ve motosiklet üreten bir Fransız çokuluslu otomotiv şirketi olan PSA tarafından geliştirilen “PSA D45 1046 Esnek hücresel döşeme malzemeleri sabit kalınlıkta sıkıştırma seti” standardında, sabit kalınlıktaki esnek hücresel trim malzemelerinin sıkıştırma setini belirlemeyi amaçlayan bir yöntem açıklanmaktadır. Bu standart, “PSA D45 1540 Kauçuk veya plastikten yapılmış hücresel malzemeler - Sabit deformasyonda sıkıştırma sonrası sıkıştırma derinliği” standardında açıklanan test yönteminin uygulanması gereken hücresel kauçuk veya plastik malzemelerden yapılmış parçalar hariç hücresel malzemeler için geçerlidir.

Açıklanan test yöntemi, belirli şekil ve boyutta, sabit kalınlıkta bir numunenin belirli zaman ve sıcaklık koşullarında basınç setinin ölçülmesi prensibine dayanır.

Bu test yöntemine kullanılan ekipman şunları içerir:

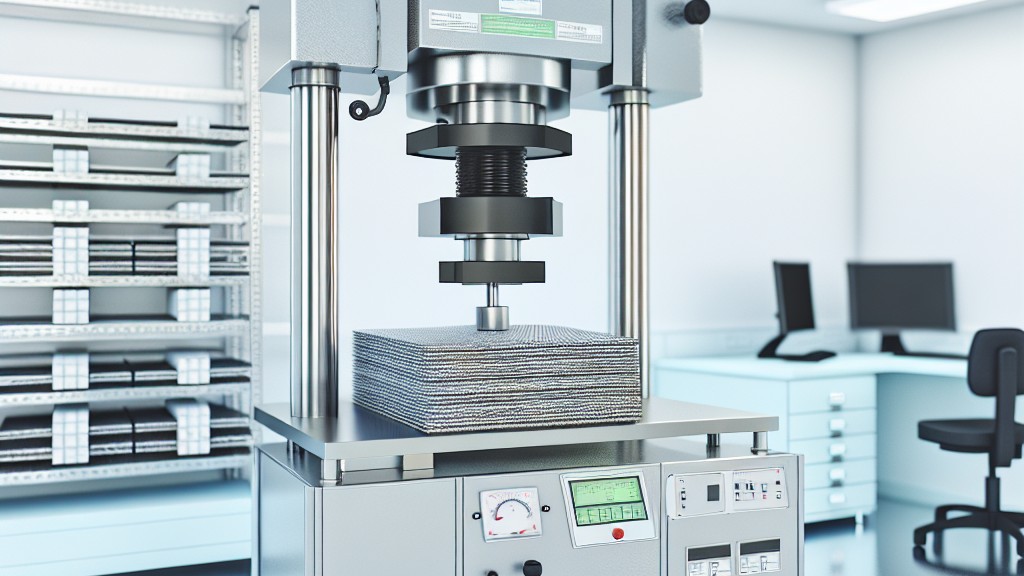

• Sıkıştırma cihazı: Krom kaplamalı çelik veya paslanmaz çelikten yapılmış iki cilalı, düz ve paralel plakadan oluşur ve aynı anda bir veya daha fazla numuneyi sıkıştırmak için kullanılır. Bu plakalar, test sırasında deforme olmayacak kadar yeterince sert olmalıdır. Numunenin plakaların kenarlarını aşmaması için yeterince büyük olmalıdır.
• Ara parçaları seti ya da plakalar arasında sabit bir aralık sağlamak için cihaz.
• Test numunelerini kesmek için ekipman (bant testere gibi).
• Kalınlıkları ölçmek için ekipman: Bu cihaz PSA D45 1394 standardında açıklanan test yönteminde belirtilmiştir.
• Diğer test numunelerinin boyutlarını ölçmek için ekipman: Bu ekipman, 0,5 mm hassasiyete sahip cetvel veya kumpastır.
• Şartlandırılmış oda: 23 derece artı/eksi 2 derece sıcaklık ve yüzde 50 artı/eksi yüzde 5 bağıl neme sahip olmalıdır.
• İklimsel oda: 23 derece artı/eksi 2 derece sıcaklık ve yüzde 50 artı/eksi yüzde 5 bağıl neme sahip olmalıdır.
• Termoregüle edilmiş fırın: Sıcaklığı 70 derece artı/eksi 2 derecede veya standartta belirtilen herhangi bir sıcaklıkta tutmak için zorlamalı hava akışına sahip olmalıdır.

Test numuneleri veya örnekleri, karakterize edilecek ölçeği temsil etmelidir. Bu temsili sağlamak için, incelenen popülasyonun temel özelliklerini bulmak gerekir. Test numuneleri veya örnekleri için seçim kriterleri, “PSA A10 0156 Test veya ölçüm raporları yazımı” standardına uygun olarak test raporunda belirtilmelidir. Örnekleme konusunda şüphe duyulursa, uyulması gereken yönergeleri öğrenmek için PSA ile iletişime geçilmelidir.

Test örneklerinin hazırlanırken şu esaslara uyulmalıdır:

• Şekil ve boyutlar: Basınç yükü sapması örneği, 100 mm kare taban, 2 mm kenar ve 30 mm ile 60 mm arasında yüksekliğe sahip paralel yüzlü bir örnektir. Kenarların paralelliği ve düzlüğü, bu özelliklerin 1 mm doğrulukla sabit olmasını sağlamalıdır. Örnek boyutu, örnekten örnek alınmasına izin vermiyorsa, 30 mm ile 60 mm arasında değişen toplam kalınlık elde etmek için gerekli sayıda elemanı yapıştırmadan üst üste koyulur, her bir elemanın kalınlığı en az 20 mm olmalıdır.
• Örneklerin hazırlanması: Örnekler, soyulduktan en az 48 saat sonra kesilir. Örnek yüksekliği, parçanın baskın çalışma yönünde (genellikle genleşme yönünde) ekipmanla alınır.
• Koşullandırma: Örnekler odada veya haznede 16 saat boyunca koşullandırılır.
• Örnek sayısı: Oturma yastıkları durumu için her test için üç farklı parçadan en az üç örnek hazırlanır. Diğer durumlar için, her test için mümkünse aynı parçadan en az üç örnek hazırlanır.

Test yöntemi uygulanırken:

• Ölçüm aletleri ile 100 mm x 100 mm numune için 0,1 kPa, yani 1 N ön yük altında, PSA D45 1394 standardı test yöntemine göre numunelerin başlangıç yüksekliği belirlenir. Yorulma testine tabi tutulan numuneler için, referans boyutu, yorulma testinden önce belirlenen boyuttur.
• Numune destek plakasına yerleştirilir.
• Ara parçalar, takozlar veya aralık cihazı, yükseklik ayarı 0,2 mm’ye kadar hassas olarak ayarlanır. Belgelerde aksi belirtilmediği sürece, sıkıştırma cihazını kullanarak numune başlangıç yüksekliğinin yüzde 70’ine kadar sıkıştırılır. Örneğin 50 mm’lik bir numune için, ara parça 15 mm’dir. Plakalar arasındaki boşluk, aynı zamanda numunenin sıkıştırılmış kalınlığıdır.
• Yük tepsisi yerleştirilir ve ara parçaları kovalayacak şekilde sabitlenir.
• Tertibat, belgelerde aksi belirtilmediği sürece 2220 saat boyunca 70 derecede termoregülasyonlu fırına yerleştirilir.
• Tertibat çıkarılır ve numuneler en fazla 2 dakika içinde düzenli olarak serbest bırakılır (çapraz olarak gevşetilir).
• Numunelerin odada 15 artı/eksi 2/0 dakika dinlenmesi sağlanır.
• Cetvel kullanarak numunelerin maksimum ve minimum yükseklikleri ölçülür ve yükseklikteki sapma hesaplanır. Sapma yüzde 20’den fazlaysa, test bir kenara bırakılmalıdır.
• Numunelerin odada 15 artı/eksi 2/0 dakika dinlenmesi bitiminden sonra en fazla 15 dakikalık bir zaman dilimi içinde, PSA D45 1394 standardı test yöntemine göre numunelerin yüksekliği belirlenir. Bu son üç aşamada açıklanan eylemlerin toplam süresi 30 dakikayı geçmemelidir.

Uygulanan deformasyonun yüzdesi olarak ifade edilen sıkıştırma seti, standart içinde verilen formül kullanılarak elde edilir. Her numune için deformasyon yüzdesi hesaplanır, bireysel değerler kaydedilir. Sonuç elde edilen değerlerin ortalamasıdır. Uç değerler arasındaki bağıl sapma yüzde 15’ten büyük olduğunda test tekrarlanır. Yükseklik belirlenemezse, kalıcı set hesaplanamaz.
