Alman Standardizasyon Enstitüsü (DIN) tarafından geliştirilen “DIN 18008-3 Binalarda cam - Tasarım ve yapım kuralları - Bölüm 3: Noktasal sabit camlama” standardında, noktasal sabit camlama sistemlerine yönelik gereklilikler açıklanmaktadır.

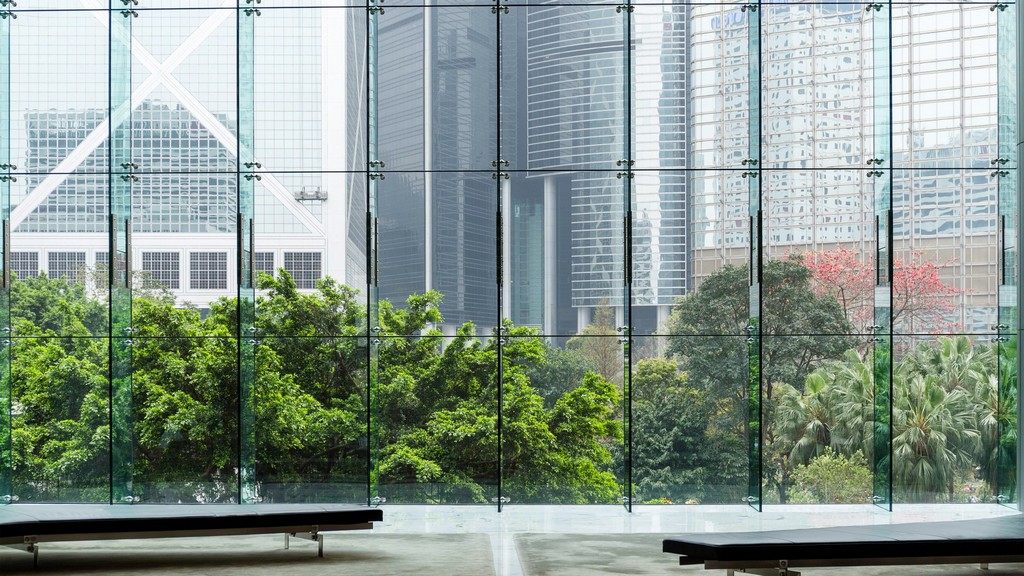

Noktasal sabit camlama sistemleri, neredeyse şeffaf camlı bir cephe veya düz cam görünümüne sahip eğimli bir çatı oluşturmak için kullanılabilir. Noktasal sabit camlama sistemleri, sertleştirilmiş cam levhalardan veya sertleştirilmiş lamine camdan üretilir.
2010 yılı sonuna kadar geçerli olan dikey ve tavana monte camlara yönelik noktaya monte camların tasarımı ve yapımına ilişkin teknik kurallar, DIN 18008-3 standardı ile değiştirilmiştir. Bu standart, iki destek türü arasında ayrım yapmaktadır. Bir tarafta cama delik vasıtasıyla bağlanan disk braketler, diğer tarafta ise camın kenarına deliksiz olarak bağlanan kelepçe braketler bulunmaktadır. Nokta sabitleme modülü kullanarak her ikisini de kısa sürede hesaplamak mümkündür.
Gerekli tasarıma göre, çeşitli lamine cam yapısal kanatçıklarla veya genellikle ikincil bir çelik yapıyla desteklenen bir dizi 304 veya 316 paslanmaz çelik örümcek bağlantı parçası ve paslanmaz çelik cıvatayla üretilir. Noktasal sabit yapısal cam duvar hem tek hem de çift camlı gereksinimlere uyacak şekilde tasarlanabilir. Normal detaylandırma, camın bina arayüzünde bir dizi paslanmaz “U” şekilli çelik kanalla sonlanmasını gerektirir.
Ekstra şeffaf veya düşük demirli cam kullanımı, camın görsel etkisini en aza indirebilir ve binanın iç kısmına gelen doğal gün ışığını en üst düzeye çıkarabilir. Üstesinden gelinmesi gereken mühendislik sorunları farklılık gösterir. Bunlar pozitif ve negatif rüzgar yüklerini, canlı ve ölü yükleri, kar yüklerini ve termal genleşme ve büzülme sorunlarını içerebilir. İnsan davranışının etkisi de bir faktördür. Kamu güvenliğinin sağlanması amacıyla yumuşak ve sert gövde darbe testleri yapılmaktadır.
Modern camlama sistemleri genellikle önemli mimari unsurlar olan ve yapısal stabiliteyi estetik ifadeyle birleştiren çelik destek yapılarına cıvatalanır. Cıvatalar, geleneksel çerçevelerin sağladığı sürekli kenar desteği yerine cam panellere nokta desteği sağlar.
Cıvatalı camlama sistemlerinin uygulamaları, mağaza vitrinleri ve yerleşimciler gibi basit yapılardan, çok katlı binalar ve büyük avlular gibi daha karmaşık yapılara kadar çeşitlilik gösterir. Cıvatalı sabitlemeler genellikle cam panellerin köşelerine doğru ve ayrıca uzun kenarların ara noktalarında bulunur. Cam panelleri cam destek bağlantı parçalarına bağlarlar, bunlar da destek yapılarına bağlanır. Yani çerçevesiz cam destek sistemleri, yükleri ve hareketleri aktarmak amacıyla birbirine bağlanan bir grup eleman olarak çalışır.
Cıvatalı sistemlerin farklı türleri olmasına rağmen her biri analiz edilmesi gereken dört temel bileşenden oluşmaktadır: cam paneller, cıvatalı sabitlemeler, cam destek eklentileri ve ana destek yapısı. Bu sistemler çelik korozyonunun azaltılmasında ve camın rüzgar stresinden zarar görmesini önlemede önemli bir rol oynar. Noktasal sabit sistemler, cephe düzlemindeki dikmeleri ve çerçeveleri ortadan kaldırdığı için, mimari ifade artık çelik destekli camlama sisteminin yapısal performansı kadar geometrik konfigürasyona da bağlıdır.
Noktasal sabit camlama sistemleri düz veya tek dolgulu cam sistemleri olabilir. Olası destek türleri şunları içerir:
İzin verilen cam türleri montaj açısına ve destek türüne bağlıdır. Burada vurgulanan nokta aynı zamanda cam kırılmasından kaynaklanan güvenlik riskidir.
