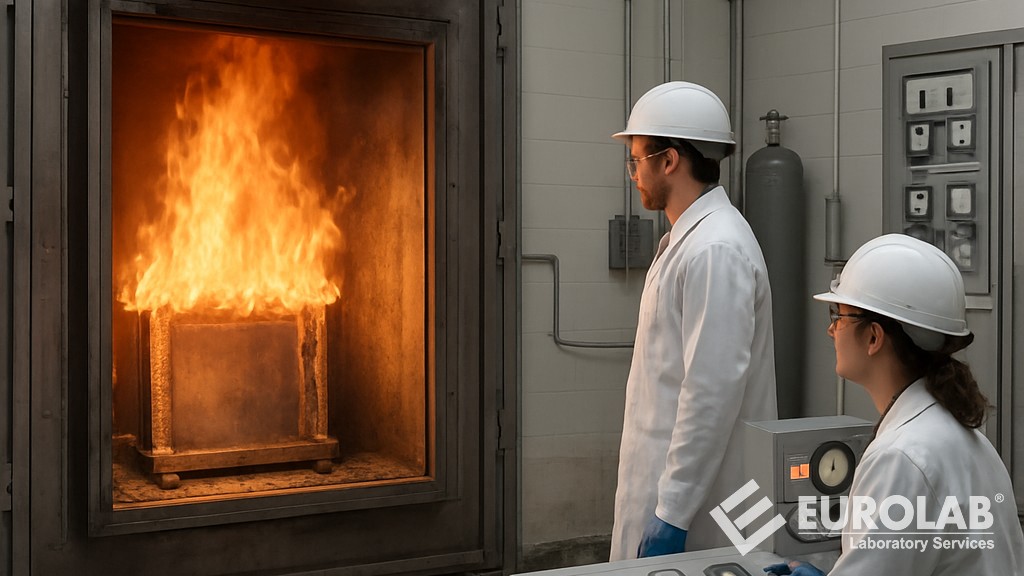

EN 1363 Yangına Dayanıklılık Testleri

Bir Avrupa standardı olan “EN 1363 Yangına dayanıklılık testleri“ standardı, aynı başlık altında yayınlanan şu alt bölümlerden oluşmaktadır:

• “EN 1363-1 Bölüm 1: Genel gereksinimler“ standardında, yangın maruziyeti koşullarına maruz kaldığında çeşitli yapı elemanlarının yangına dayanıklılığının belirlenmesine ilişkin genel prensipler açıklanmaktadır. Özel gereksinimleri karşılamak için alternatif ve ek prosedürler EN 1363-2 standardında yer almaktadır.

Yangına dayanıklılık testleriyle ilgili tüm Avrupa standartlarında yer alan ilke, testin yönleri ve prosedürleri tüm özel test yöntemlerinde ortak olduğunda (örneğin sıcaklık / zaman eğrisi), bu test yönteminde belirtilmesidir. Genel bir ilke birçok özel test yönteminde ortaksa ancak ayrıntılar test edilen elemana göre değişiyorsa (örneğin maruz kalmayan yüzey sıcaklığının ölçümü), ilke bu belgede verilir, ancak ayrıntılar özel test yönteminde verilir. Testin bazı yönleri belirli bir özel test yöntemine özgü ise (örneğin yangın damperleri için hava sızıntısı testi), bu belgede hiçbir ayrıntı yer almaz.

Elde edilen test sonuçları, diğer benzer elemanlara veya test edilen elemanın varyasyonlarına doğrudan uygulanabilir. Bu uygulamanın izin verildiği kapsam, test sonucunun doğrudan uygulama alanına bağlıdır. Bu, test edilen numuneden sapmayı daha fazla değerlendirme yapılmadan sınırlayan kuralların sağlanmasıyla kısıtlanmıştır. İzin verilen sapmaları belirleme kuralları, her spesifik test yönteminde verilmiştir.

Doğrudan uygulama ile izin verilenlerin dışındaki sapmalar, test sonuçlarının genişletilmiş uygulaması kapsamında ele alınır. Bu, tanınmış bir otorite tarafından belirli bir ürünün tasarımının ve performansının testlerde derinlemesine incelenmesinin sonucudur. Doğrudan ve genişletilmiş uygulama hakkında daha fazla bilgi standart ekinde yer almaktadır (Ek A).

Test edilen elemanın, doğrudan veya genişletilmiş uygulama alanı tarafından değiştirildiği şekilde, belirli kriterleri karşıladığı süre, sonraki sınıflandırmaya izin verecektir.

Bu standartta verilen tüm değerler, aksi belirtilmedikçe nominaldir.

EN 1363-1 standardının temel amacı, yapı elemanlarının yangına maruz kaldığında nasıl davrandığını değerlendirmek için tek tip ve güvenilir bir yöntem oluşturmaktır. Bu standart şunları sağlar:

• Testler laboratuvarlar arasında tutarlı bir şekilde gerçekleştirilir
• Sonuçlar farklı ülkeler arasında karşılaştırılabilir
• Yangın performansı standartlaştırılmış koşullar altında ölçülür

EN 1363-1 standardı belirli bir ürünü test etmez. Bunun yerine, diğer yangın test standartları ile birlikte kullanılan genel çerçeveyi tanımlar. Bu standart şunlar için geçerlidir:

• Duvarlar ve bölmeler
• Zeminler ve tavanlar
• Kapılar ve panjurlar
• Yapısal elemanlar (kirişler, kolonlar)
• Yangın koruma sistemleri

Test, gerçek bir yangın senaryosunu simüle eden, standart yangın eğrisi olarak bilinen kontrollü bir sıcaklık-zaman ilişkisini kullanır:

• Sıcaklık hızla yükselir (yaklaşık 1000 dereceye kadar)
• Numuneler bir fırında maruz bırakılır
• Performans Kriterleri

Test sırasında üç ana kriter değerlendirilir:

• Bütünlük: Alevlerin ve sıcak gazların geçmesini engelleme yeteneği.
• Yalıtım: Maruz kalmayan taraftaki sıcaklık artışını sınırlama yeteneği.
• Yük taşıma kapasitesi: Yangın altında yapısal stabiliteyi koruma yeteneği.
• “EN 1363-2 Bölüm 2: Alternatif ve ek prosedürler“ standardında, özel durumlarda uygulanması gerekebilecek alternatif ısıtma koşulları ve diğer prosedürler açıklanmaktadır. Bu standart, EN 1363-1 standardı ile birlikte okunmalıdır. Alternatif hidrokarbon, yavaş ısıtma ve dış ateş maruziyeti ısıtma eğrileri ile ek darbe testi ve radyasyon ölçüm prosedürlerinin ayrıntıları bu standartta yer almaktadır.

EN 1363-2 standardının temel amacı, şu yollarla yangın testlerinde esneklik sağlamaktır:

• Farklı yangın türlerini simüle etmek (sadece standart yangın eğrisini değil)
• Öğütme veya yavaş ısınma yangınları gibi özel riskleri değerlendirmek
• Özel yapı elemanları için ek prosedürler sağlamak

Yangına maruz kalma açısından EN 1363-1 standardı standart yangın eğrisi kullanırken, EN 1363-2 standardı alternatif yangın eğrileri kullanır. Kapsam açısından EN 1363-1 standardı genel kurallara dayanırken, EN 1363-2 standardı gelişmiş / özel koşullara dayanır. Esneklik bakımından EN 1363-1 standardı sınırlı esneklik gösterirken EN 1363-2 standardı yüksek esneklik gösterir. Esasen EN 1363-2 standardı EN 1363-1 standardının bir uzantısıdır.

EN 1363-2 standardında açıklanan test yöntemleri şunlardır:

• Hidrokarbon yangın eğrisi: Hızlı, yüksek sıcaklıklı yangınları temsil eder. Yaygın olarak petrokimya tesislerinde, tünellerde ve açık deniz platformlarında kullanılır. Sıcaklık, standart yangınlardan çok daha hızlı yükselir (hızla 1000 dereceyi aşabilir).
• Dış yangın maruziyeti eğrisi: Bir binanın dışından yangın maruziyetini simüle eder. Dış duvarlarda ve cephelerde kullanılır.
• Yavaş ısınan yangın (közlü yangın): Düşük havalandırmalı ve yavaş sıcaklık artışına sahip yangınları temsil eder. Önemli olduğu alanlar yalıtımlı paneller ve depolama alanlarıdır.

EN 1363-1 standardı gibi bu standart da şunları değerlendirir:

• Bütünlük: Alev geçişi yok
• Yalıtım: Sıcaklık kontrolü
• Taşıma kapasitesi: Yapısal istikrar

Ancak bunlar farklı yangın koşulları altında test edilmiştir.

• “EN 1363-3 Bölüm 3: Fırın performansının doğrulanması“ standardında, ayırma elemanlarının test edilmesi için kullanılan yangına dayanıklı fırınların termal ve basınç özelliklerinin doğrulanması prosedürü açıklanmaktadır. Prosedür, yeni fırınlarda, fırın astarı yenilendiğinde (astarın en az yüzde 30’unun değiştirilmesi), fırın elden geçirildiğinde veya iki yılda bir, hangisi önce gerçekleşirse, uygulanmalıdır. Ek ölçümlerle ilgili bilgiler standart ekinde yer almaktadır (Ek A).

EN 1363-3 standardının temel amacı, yangın test fırınlarının şunları doğruladığını teyit etmektir:

• Gerekli sıcaklık-zaman eğrilerini takip etmesi
• Düzgün ısı maruziyeti sağlaması
• Tekrarlanabilir ve karşılaştırılabilir sonuçlar üretmesi

Bu doğrulama olmadan, yangın dayanımı test sonuçları güvenilir olmayabilir.

Temel kavram fırın kalibrasyonudur. Yangın dayanımı testleri büyük ölçüde fırın doğruluğuna bağlıdır. Bu standart, şu hususları doğrulamak için prosedürler sunmaktadır:

• Sıcaklık doğruluğu: Fırının standart yangın eğrisine uygun olmasını sağlar. Termokupllar doğru okunmalıdır.
• Sıcaklık homojenliği: Fırın genelinde ısı dağılımı tutarlı olmalıdır. Test numunelerinin eşit olmayan şekilde maruz kalmasını önler.
• Basınç koşulları: Fırın basıncı gerçek yangın koşullarını simüle etmelidir. Alev ve sıcak gaz hareketini kontrol eder.
• Tekrarlanabilirlik: Sonuçlar birden fazla testte tutarlı olmalıdır.

EN 1363-3 standardında açıklanan test yöntemleri şunlardır:

• Plaka termometre yöntemi: Bu standardın önemli bir özelliği, şunların kullanılmasıdır:
• Plaka termometre
• Isı akışını standart termokupllardan daha doğru ölçer
• Gerçek yapı elemanlarına ısı transferini simüle eder
• Doğrulama süreci:
• Ölçüm cihazları fırının içine yerleştirilir
• Fırın standart yangın eğrisine göre çalıştırılır
• Ölçülen değerler gerekli limitlerle karşılaştırılır
• Sapmalar meydana gelirse fırın ayarlanır
• “EN 1363-4 Bölüm 4: Dikey fırınlar için özel gereksinimler“ standardında, giydirme cephe sistemlerinin ve çevre contalarının yangına dayanıklılığını belirleme yöntemi açıklanmaktadır. Şunların iç ve dış yangına maruz kalmaya karşı yangına dayanıklılığını inceler:
• Spandrel panel, yani aşağı doğru çıkıntı, yukarı doğru çıkıntı veya bunların bir kombinasyonu.
• Çevre contası.
• Giydirme cephe sistemini döşeme elemanına bağlamak için kullanılan çerçeve sisteminin (ankraj) bağlantısı.
• Veya bunların kombinasyonları.

Bu standarda göre yapılan testlerin sonuçları, A tipi giydirme cephe sistemlerinin sınıflandırılmasının temelini oluşturur. B tipi giydirme cephe sistemleri için, sonuçlar, daha önce EN 1364-3 standardına göre test edilmiş giydirme cephe sistemlerinin parçalarının yangına dayanıklılığını belirlemek ve uygulama alanını genişletmek için kullanılabilir. Amaçlanan EW sınıflandırması ve köşe / çokgen numuneler için EN 1364-3 standardı kullanılmalıdır.

Bu standart, çift cidarlı cepheleri, kaplama sistemlerini ve dış duvarlardaki havalandırmalı cephe sistemlerini kapsamaz. Bu standart, perde duvarların yangına karşı tepki davranışını ele almamaktadır. Bu standart, EN 1363-1 ve EN 1363-2 standartları yanı sıra B tipi perde duvarlar için EN 1364-3 standardı ile birlikte okunmak üzere tasarlanmıştır.

EN 1363-4 standardının temel amacı şunlardır:

• Dikey yangın test fırınları için teknik gereksinimleri tanımlamak
• Dikey olarak yerleştirilmiş numuneler için homojen ısı maruziyetini sağlamak
• Doğru ve tekrarlanabilir yangın dayanımı testlerini desteklemek

Bu standart, özellikle şunlar gibi yapı elemanlarını test etmek için kullanılan dikey fırınlar için geçerlidir:

• Duvarlar ve bölmeler
• Yangın kapıları ve panjurlar
• Camlı sistemler
• Cephe elemanları

Bu elemanlar, gerçek bina koşullarını simüle ederek dikey olarak monte edilir.

Bu standart özellikle dikey fırın konfigürasyonu ve performansına odaklanmaktadır.
