ISO 137 Lana - Determinación del diámetro de la fibra - Método de microscopio de proyección

La norma ISO 137 "Lana - Determinación del diámetro de la fibra - Método de microscopio de proyección" de la Organización Internacional de Normalización (ISO) describe un procedimiento y las condiciones de medición para determinar el diámetro de la fibra de lana mediante un microscopio de proyección. Este método es adecuado para fibras de lana de todas las formas, así como para otras fibras con una sección transversal razonablemente circular. En el caso de fibras teñidas, blanqueadas o acabadas, el diámetro puede diferir del de las fibras que no se han sometido a dichos tratamientos. Las estimaciones del diámetro de la fibra obtenidas en las distintas etapas del procesamiento de un lote de lana no son necesariamente las mismas.

Para los efectos de esta norma, se aplican los siguientes términos y definiciones:

• El diámetro medio se refiere al valor promedio del ancho proyectado de una fibra de lana u otra fibra de sección transversal razonablemente circular.
• Una muestra total es una muestra que representa un lote mayor de material al ser enviado al laboratorio. La muestra total se prepara según el procedimiento especificado en la norma ISO 1130.
• Una submuestra es una muestra tomada al azar de la muestra total, adecuadamente limpiada, secada y acondicionada en condiciones apropiadas, y es representativa de la muestra total.
• La muestra de prueba es parte de una submuestra que se analiza simultáneamente.

El método de prueba descrito se basa en el principio de proyectar imágenes ampliadas de los perfiles de las partículas de fibra de lana en una pantalla y medir su anchura mediante una escala graduada. Esta técnica permite tomar muestras aleatorias de las fibras.

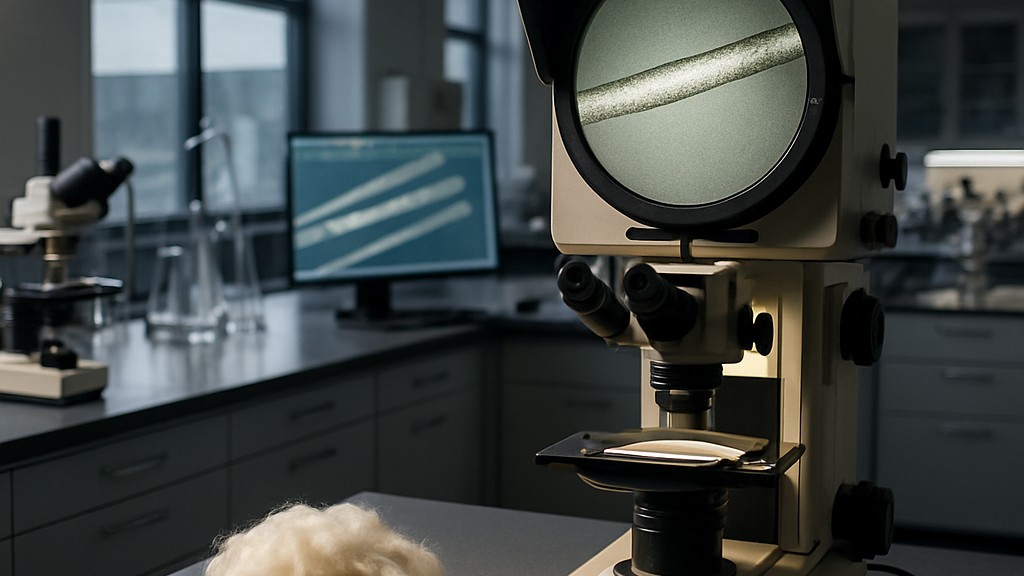

El microscopio de proyección utilizado en las pruebas consta de una fuente de luz, un condensador de luz, una platina que soporta el portaobjetos con las fibras, un objetivo, un ocular y una pantalla circular. La platina puede moverse en dos direcciones en ángulo recto mediante un mecanismo deslizante capaz de desplazamientos sucesivos en incrementos de 1,0 mm. El objetivo y el ocular pueden proporcionar un aumento de 500X. La pantalla circular está equipada con una escala graduada que puede medir la imagen de un trozo de fibra proyectado sobre la pantalla en cualquier orientación y posición dentro del área de medición. Es aceptable marcar un círculo central con un diámetro igual a un cuarto de la distancia óptica entre el ocular y el centro de la pantalla. Todas las mediciones deben realizarse dentro de este círculo para garantizar que no haya aberraciones en la lente alrededor del objetivo. Sin embargo, algunos instrumentos modernos incorporan ópticas altamente sofisticadas que garantizan un aumento uniforme en toda la imagen proyectada. En estos instrumentos, no se requiere el círculo marcado, y las mediciones se pueden realizar en toda el área de la imagen. En todos los casos en que el círculo marcado no aparezca en la pantalla, se debe comprobar la ampliación de toda la imagen proyectada utilizando una escala graduada certificada para garantizar la integridad de la óptica del instrumento. Es adecuada una escala graduada móvil de material transparente, graduada en milímetros en la parte inferior, como se muestra en la figura.

El microscopio de proyección debe calibrarse periódicamente con una escala micrométrica graduada (certificada como precisa) colocada en la platina y dividida en centésimas de milímetro. Una división micrométrica (es decir, 0,01 mm) proyectada en la pantalla debe cubrir exactamente 5 mm de la escala graduada. El aumento es entonces de 500X.

En las pruebas también se utilizan cortadores de secciones que son adecuados para cortar fibras a una longitud máxima predeterminada y que pueden cumplir los requisitos de corte de segmentos de fibra.

El medio de ensamblaje tiene las siguientes propiedades: índice de refracción entre 1,43 y 1,53 a 20 °C, viscosidad adecuada, absorción de agua nula y ausencia de efectos sobre el diámetro de la fibra. El aceite de cedro y la parafina líquida son ejemplos de medios adecuados. La glicerina anhidra no es adecuada.

Las pruebas requieren portaobjetos de vidrio de aproximadamente 75 mm x 40 mm, así como cubreobjetos (cuadrados o rectangulares). Los cubreobjetos adecuados son los de 50 mm x 35 mm.

Al preparar una muestra de lana cruda, se sigue la norma ISO 1130. La masa total de la muestra se divide en aproximadamente 40 regiones, y se extrae un puñado de fibras de cada región. Cada puñado de fibras se divide por la mitad (las fibras no deben romperse) y se conserva la mitad; la otra mitad se elige al azar. Si las fibras son paralelas, la división se realiza longitudinalmente, es decir, en una dirección que evite que las fibras se desprendan de sus extremos. La mitad retenida se divide por la mitad y la otra mitad se deja al azar. Este proceso continúa hasta que quedan 50 g de fibra. La muestra reducida se somete a un proceso de lavado que consiste en dos extracciones en éter de petróleo. La muestra se seca y se acondiciona en una atmósfera estándar para el acondicionamiento especificado en la norma ISO 139.

Al preparar cintas, mechas e hilos, se extrae suficiente material de la muestra total para llenar el micrótomo a una profundidad suficiente (un micrótomo es una herramienta de corte que permite examinar muestras de tejido cortándolas en capas extremadamente finas). Las fibras largas suelen ser gruesas, por lo que cualquier manipulación que resulte en la selección de fibras largas resultará en un diámetro mayor que el diámetro promedio. La muestra de prueba resultante se acondiciona en una atmósfera estándar para el acondicionamiento especificado en la norma ISO 139.

La norma ISO 137 es importante desde el punto de vista técnico, comercial y de calidad:

• Estandarización de la medición: Esta norma proporciona un método consistente y reconocido internacionalmente para determinar el diámetro de las fibras de lana. Garantiza que las mediciones realizadas en diferentes laboratorios o países sean comparables y fiables.
• Diámetro de la fibra = Indicador clave de calidad: El diámetro de la fibra es una de las propiedades más críticas de la lana, que afecta: la suavidad, la comodidad, el costo y la idoneidad para el uso final (por ejemplo, lana más fina para ropa frente a lana más gruesa para alfombras).
• Relevancia para el comercio y la industria: Esta norma ayuda a los productores, procesadores y compradores de lana a consensuar la calidad y el precio. Reduce las disputas en el comercio internacional al proporcionar un método de medición neutral y objetivo.
• Adecuación para pruebas manuales o a pequeña escala: si bien existen métodos automatizados (como el flujo de aire o el escaneo láser), el método del microscopio de proyección es rentable, accesible en entornos menos industriales y útil para investigación, control de calidad y fines educativos.

En resumen, la norma ISO 137 se considera necesaria porque proporciona una medición confiable, estandarizada y aceptada globalmente del diámetro de la fibra de lana, lo cual es crucial para mantener la calidad, el comercio justo y el rendimiento del producto en la industria de la lana.
