DIN 12554 Cam Laboratuvar Ekipmanı - T-Portlu Üç Yollu Konik Vanalar

Alman Standardizasyon Enstitüsü (DIN) tarafından yayınlanan “DIN 12554 Cam laboratuvar ekipmanı - T-portlu üç yollu konik vanalar” standardı, T-portlu değiştirilebilir üç yollu konik cam vanalar için geçerlidir. Nominal boyutları 3, 4 ve 62dır ve katı veya içi boş tapalar ve bükülmüş boru bağlantı parçaları ile birlikte kullanılabilir.

DIN 2554 vanaları genellikle şu alanlarda kullanılır:

• Vakum manifoltları
• Damıtma ekipmanları
• Gaz işleme sistemleri
• Kimyasal sentez cihazları
• Analitik laboratuvarlar
• Araştırma ve üniversite laboratuvarları

Bu cihazlar, teknisyenlerin cihazı sökmeden gazları veya sıvıları farklı yollardan yönlendirmesine olanak tanır.

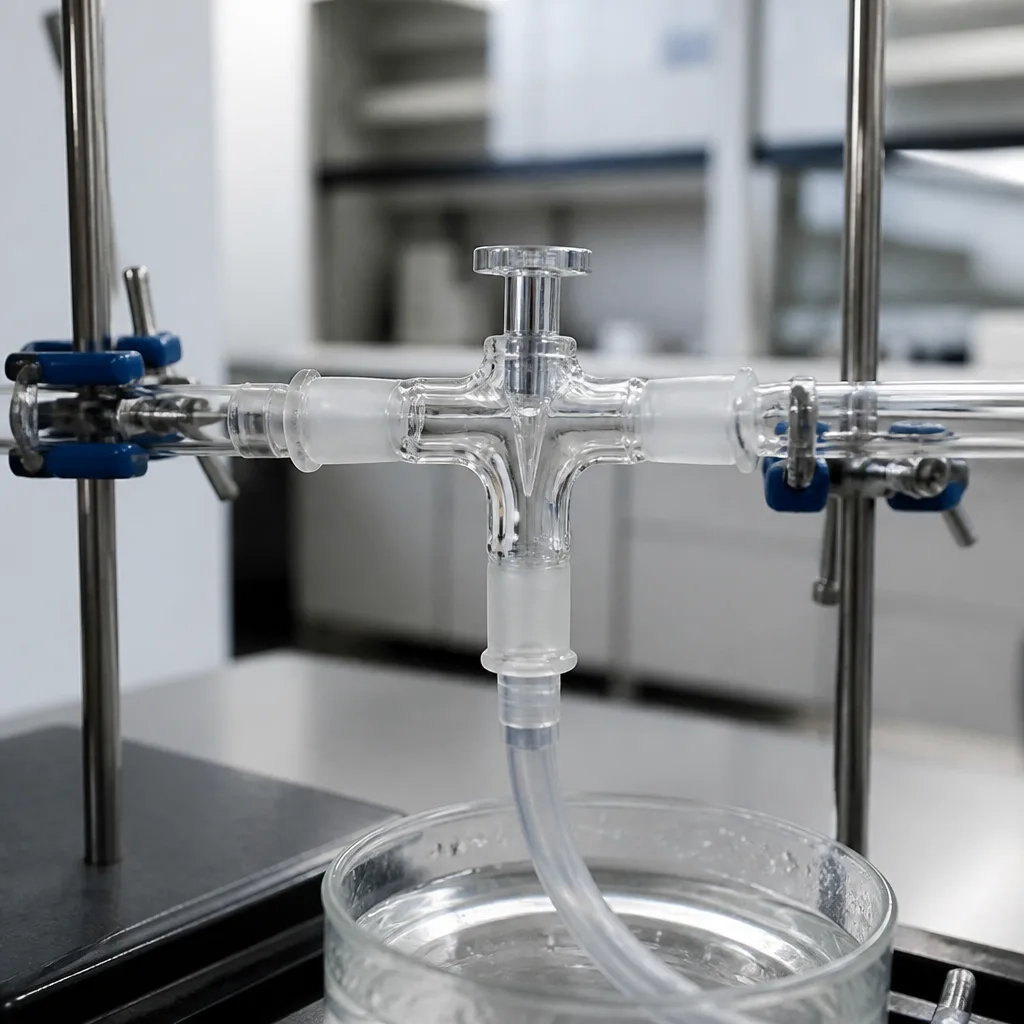

T-portlu konik vanalar, laboratuvar cam eşyalarında ve sıvı taşıma sistemlerinde yaygın olarak kullanılan üç yollu bir vana türüdür. Bu tür vanalar, operatörün üç port arasında sıvı veya gaz akışının yönünü kontrol etmesine olanak tanıyan T şeklinde iç geçide sahip dönen bir tapa içerir.

T-portlu konik vanalar şunlardan oluşur:

• Üç bağlantı portuna sahip bir vana gövdesi
• Dönebilen cam, politetrafloroetilen (PTFE) veya metal bir tapa
• Tapanın içinden açılmış T şeklinde bir kanal
• Tapayı farklı konumlara döndürmek için kullanılan bir kol

T şeklindeki geçit, tapa konumuna bağlı olarak üç portun farklı kombinasyonlarını bağlayabilir. Örneğin,

• Üç portun tümü birbirine bağlı ise akış, üç port arasında aynı anda gerçekleşebilir.
• Sadece bir port diğer bir porta bağlı ise bu iki port arasında akış gerçekleşir diğer port kapalı kapalıdır.

T-şekilli vanalar yaygın olarak şu alanlarda kullanılır:

• Vakum hatları
• Gaz dağıtım manifoltları
• Damıtma cihazları
• Hava hassasiyetli kimyasallar için Schlenk hatları (bu hat veya vakum gaz dağıtım hattı, kimyada reaksiyonları havasız ve nemsiz bir ortamda gerçekleştirmek için kullanılan özel bir laboratuvar cihazıdır.
• Analitik cihazlar
• Kimyasal reaktörler
• Filtrasyon sistemleri

Bu tür vanaların sağladığı avantajlar şunlardır:

• Akış yolları arasında hızlı geçiş sağlar.
• Birden fazla vanaya olan ihtiyacı azaltır.
• Laboratuvar kurulumlarında sızıntı noktalarını en aza indirir.
• Vakum ve düşük basınçlı uygulamalar için uygundur.
• Sıvı ve gaz yönlendirmesini basitleştirir.

Laboratuvar sistemlerinde, özellikle vakum ve gaz işleme cihazlarında, operatörler genellikle boruları veya cam eşyaları ayırmadan birden fazla hat arasında akışı değiştirmeye ihtiyaç duyar. T-şekilli bir vana, sistem bütünlüğünü korurken ve kirlenmeyi veya sızıntıyı en aza indirirken bu yolları kontrol etmenin basit ve güvenilir bir yolunu sağlar. Bu nedenle DIN 12554 ve benzer standartlar, T-şekilli vanaların boyutlarını ve performans gereksinimlerini belirterek, laboratuvar ekipmanı üreticileri arasında uyumluluk, güvenlik ve değiştirilebilirlik sağlar.

Kısaca modern laboratuvar cihazlarının hassasiyeti ve güvenilirliği büyük ölçüde titiz standardizasyona dayanmaktadır. DIN 12554 standardı, bilimsel cam eşyalar alanındaki bu temel standartlardan biridir. Bu standart, T-şekilli konfigürasyona sahip üç yollu cam musluklar için boyut ve işlevsel gereksinimleri tanımlar.

Laboratuvar kimyasında vana, cam tüplerden sıvı veya gaz akışını kontrol etmek için kullanılan bir vana türüdür. Bu standart düz delikli bir vana sadece tek bir yolu açar veya kapatırken, üç yollu T-şekilli bir vana, sıvı yönlendirme merkezi görevi görür. Vana gövdesinin içindeki tapa (veya anahtar), T şeklinde bir kanal düzeni içerir. Bu tapa döndürülerek sıvılar çeşitli konfigürasyonlarda yönlendirilebilir. Esas olarak T-şekilli vanaların fonksiyonu şudur:

• Üç sıvı hattının tamamını aynı anda bağlamak.
• Ortak bir girişten, iki ayrı çıkıştan birine akışı yönlendirmek.
• Karmaşık bir manifolt veya damıtma düzeneğinin belirli dallarını izole etmek.

DIN 12554 standardı, farklı cam üreticilerinden gelen bileşenlerin sıvı sızıntısı veya mekanik gerilme olmadan sorunsuz bir şekilde bir araya getirilmesini sağlayan net bir çerçeve sunar:

• Malzemeler ve dayanıklılık: Bu standardı karşılamak üzere üretilen modern cam cihazlar genellikle borosilikat cam kullanır. Bu malzeme, olağanüstü termal şok direnci ve agresif asitlere ve organik çözücülere karşı kimyasal inertlik sağlar.
• Tapa seçenekleri ve tutma sistemleri: Uygulamaya bağlı olarak bu standarda uygun vanalar, iç tapa için iki ana malzeme varyantını barındırır:
  • Katı cam tapalar: Cam kabuğun iç yüzeyine tam olarak uyacak şekilde taşlanmıştır. Vakum geçirmez bir sızdırmazlık sağlamak için uygun laboratuvar gresi gerektirirler.
  • Politetrafloroetilen (PTFE) tapalar: Gres gerektirmeden mükemmel evrensel kimyasal direnç sunan kendinden yağlamalı anahtarlar, yaygın bir numune kirlenme kaynağını ortadan kaldırır.

Pozitif basınç veya vakum koşullarında güvenliği sağlamak için bu standart, çalışma sırasında tapa kaymasını önlemek amacıyla bir vida dişi tutma cihazı (genellikle polipropilen kapaklar ve rondelalar kullanılarak) için özellikler içermektedir.

• Boyutsal uyumluluk: Bu standart, şunlar için kesin boyutlar belirtir:
  • Standart koniklik: Yaygın boyutlar arasında NS 14.5 bulunur ve standart laboratuvar bağlantı konfigürasyonlarıyla uyumluluk sağlar.
  • Delik çapları: Bu standart nominal delik çapları tipik olarak 1,5 mm ile 10,0 mm arasında değişir ve sıvı akış kapasitesini tanımlar.
• Sızdırmazlık ve kaçak: Sıvı taşıma bileşenleri, temel performans standartları ile yakından ilişkilidir. DIN 12554 standardı bileşenleri, DIN 12581 standardında belirtilen metodoloji kullanılarak doğrulanan katı sızıntı oranı eşiklerini karşılamalıdır.

Bu standardın son yapılan revizyonu, modern otomatik ve manuel sıvı düzeneklerinin katı geometrik toleransları korumasını sağlayarak, bu standardın kimyasal cihaz tasarımının temel bir sütunu olarak konumunu sağlamlaştırmaktadır.

Kuruluşumuz, yıllardır yetkin ve deneyimli bir kadro ile müşterilerinin ihtiyaçlarını anlamakta, ihtiyaç duydukları ileri test hizmetlerini vermekte ve yönetim sistemlerinin kurulması, uygulanması ve iyileştirilmesi konusunda yardımcı olmaktadır. Bu çerçevede işletmelere EN 12554 standardına uygun test hizmetleri de verilmektedir.
