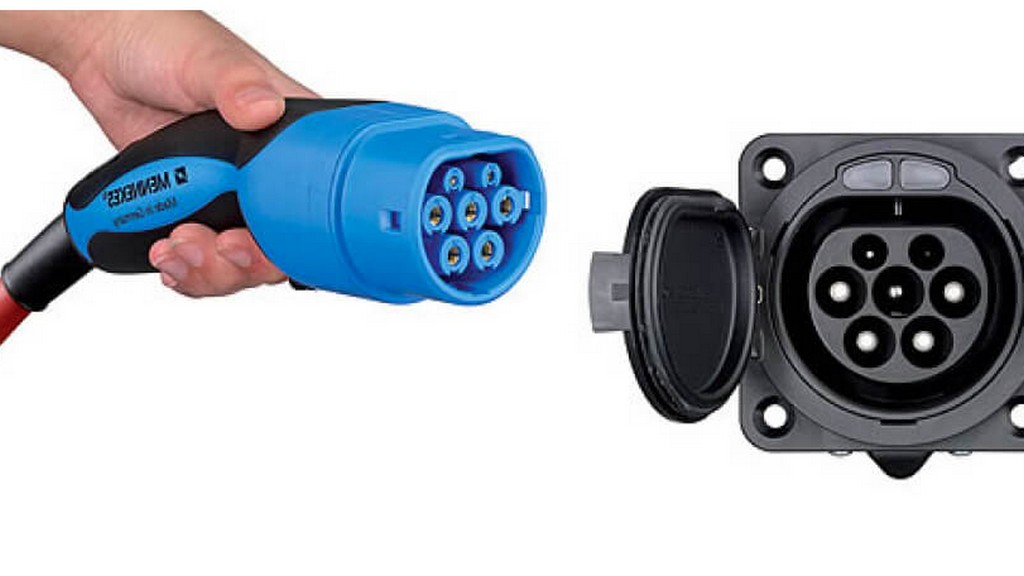

EN IEC 62196 Fişler, Prizler, Araç Konnektörleri ve Araç Girişleri - Elektrikli Araçların İletken Şarjı

Temeli bir Avrupa standardı olan ve sonrasında Uluslararası Elektroteknik Komisyonu (IEC) tarafından yayınlanan “EN IEC 62196 Fişler, prizler, araç konnektörleri ve araç girişleri - Elektrikli araçların iletken şarjı” standardı, aynı başlık altında yayınlanan şu alt bölümlerden oluşmaktadır:

• “EN IEC 62196-1 Bölüm 1: Genel gereksinimler” standardı, EV fişleri, EV priz çıkışları, araç konnektörleri, araç girişleri ve iletken şarj sistemlerinde kullanılmak üzere tasarlanmış ve kontrol araçları içeren elektrikli araçlar (EV) için kablo düzenekleri için geçerlidir ve nominal çalışma voltajı şu değerleri aşmamalıdır:
  • 690 Volt AC 50 Hz ila 60 Hz, 250 A nominal akım
  • 1500 Volt DC, 800 A nominal akım

Bu aksesuarlar ve kablo düzenekleri sadece eğitimli veya kalifiye kişiler tarafından kurulmak üzere tasarlanmıştır. Bu aksesuarlar ve kablo düzenekleri, farklı voltaj ve frekanslarda çalışan ve çok düşük voltaj ve iletişim sinyalleri içerebilen IEC 61851 standardında (tüm parçalar) belirtilen devreler için kullanılmak üzere tasarlanmıştır.

Bu aksesuarlar ve kablo düzenekleri eksi 30 derece artı 40 derece arasındaki bir ortam sıcaklığında kullanılmak üzere tasarlanmıştır. Bazı ülkelerde, diğer gereklilikler geçerli olabilir.

Üretici, belirtilen aralık bilgisinin sağlanması koşuluyla sıcaklık aralığını genişletebilir. Bu aksesuarlar sadece bakır veya bakır alaşımlı iletkenlere sahip kablolara bağlanmak üzere tasarlanmıştır. Bu standartta yer alan aksesuarlar, IEC 61851 standardına (tüm parçalar) uygun olarak elektrikli araç besleme ekipmanlarında kullanım için tasarlanmıştır. Bu standart, IEC 61851-1 standardına mod 1 ve mod 2 için kullanılan standart fiş ve prizler için geçerli değildir.

• “EN IEC 62196-2 Bölüm 2: AC pim ve kontak tüpü aksesuarları için boyutsal uyumluluk gereksinimleri” standardı, standart konfigürasyonlu pimli ve kontak tüplü EV fişleri, EV prizleri, araç konnektörleri ve araç girişleri için geçerlidir. Bu aksesuarlar, elektrikli araçların iletken şarjında kullanılmak üzere, 480 Volt AC, 50 Hz ila 60 Hz’i aşmayan nominal anma çalışma gerilimine ve 63 A üç fazlı veya 70 A tek fazlı akıma sahiptir. Bu standart, IEC 62196-1 standardında belirtilen araç beslemesi için temel arayüz aksesuarlarını kapsar.

Elektrikli yol taşıtları (EV) terimi, enerjisinin tamamını veya bir kısmını şarj edilebilir enerji depolama sistemlerinden alan, fişli hibrit yol taşıtları dahil olmak üzere tüm yol taşıtlarını kapsar. Bu aksesuarlar, IEC 61851-1 standardında belirtilen, farklı voltaj ve frekanslarda çalışan ve ekstra düşük voltaj (ELV) ve iletişim sinyalleri içerebilen devrelerde kullanılmak üzere tasarlanmıştır. Bu aksesuarların çift yönlü güç aktarımı için kullanımı değerlendirilmektedir.

Bu standart, eksi 30 derece artı 40 derece arasındaki bir ortam sıcaklıklarında kullanılacak aksesuarlar için geçerlidir.

Bu aksesuarlar sadece bakır veya bakır alaşımlı iletkenlere sahip kablolara bağlanmak üzere tasarlanmıştır. Bu standartta açıklanan araç girişleri ve araç konnektörleri, 1, 2 ve 3 modlarında (B ve C durumları) şarj için tasarlanmıştır. Bu standartta ele alınan EV prizleri ve EV fişleri, sadece 3 modlarında (A ve B durumları) şarj için tasarlanmıştır. Modlar ve izin verilen bağlantılar IEC 61851-1 standardında belirtilmiştir.

• “EN IEC 62196-3 Bölüm 3: DC ve AC/DC pim ve temas tüplü araç bağlantı elemanları için boyutsal uyumluluk gereksinimleri” standardı, IEC 62196-1 standardına uygun nominal çalışma gerilimi ve akımına sahip, kontrol araçları içeren elektrikli araç iletken şarj sistemlerinde kullanılmak üzere tasarlanmış, standart konfigürasyonlu pimli ve kontak tüplü araç bağlantı elemanlarına uygulanır. Bu standart, IEC 61851-1 ve IEC 61851-23 standartlarında belirtilen devreler için iletken şarj sistemlerinde kullanılmak üzere tasarlanmış yüksek güçlü DC arayüzleri ve kombine AC/DC araç bağlantı elemanları arayüzleri için geçerlidir.

Bu standartta ele alınan DC araç konnektörleri ve girişleri, IEC 61851-1 standardında gösterildiği gibi, sadece durum C’ye göre şarj modu 4’te kullanılır. Bu araç kuplörleri, IEC 61851-23 standardında belirtilen devreler için kullanılmak üzere tasarlanmıştır (farklı voltajlarda çalışan ve ELV ve iletişim sinyallerini içerebilen).

Bu standart eksi 30 derece ile artı 40 derece arasındaki bir ortam sıcaklığında kullanılacak araç kuplörleri için geçerlidir. Bazı ülkelerde, diğer gereklilikler geçerli olabilir. Bu araç kuplörleri sadece bakır veya bakır alaşımlı iletkenlere sahip kablolara bağlanmak üzere tasarlanmıştır.

• “EN IEC 62196-3-1 Bölüm 3-1: Termal yönetim sistemiyle birlikte kullanılmak üzere tasarlanmış DC şarj için araç konnektörü, araç girişi ve kablo tertibatı” standardı, IEC 62196-3 standardında belirtilen konfigürasyonla aynı olan ve nominal çalışma gerilimi 1500 Volt DC’yi ve nominal akımı 500 A’i aşmayan, açıklanan sistem mimarisine sahip termal algılama veya termal taşıma ve termal algılama kullanan aksesuarlar ve kablo düzenekleri için geçerlidir. Bu aksesuarlar ve kablo düzenekleri, IEC 61851-23 standardında belirtilen devreler için iletken şarj sistemlerinde kullanılmak üzere tasarlanmıştır.

Bu standart kapsamındaki aksesuarlar, IEC 61851-1 standardına göre şarj modu 4’te kullanılmak üzere tasarlanmıştır. Bu aksesuarlar, DC kablolar için IEC 62893 serisine göre kablolara bağlanmak üzere tasarlanmıştır.

• “EN IEC 62196-4 Bölüm 4: Sınıf II veya Sınıf III uygulamaları için DC pim ve kontak tüpü aksesuarları için boyutsal uyumluluk ve değiştirilebilirlik gereksinimleri” standardı, elektrikli yol araçlarının DC güç kaynağı için standart konfigürasyonlu fişler, prizler, araç konnektörleri ve araç girişleri için geçerlidir. Bu sistemlerde, elektrik çarpmasına karşı koruma, EV besleme ekipmanının tüm AC ve DC giriş ve çıkışları arasında çift veya güçlendirilmiş yalıtıma dayanır. Kontrol araçlarını içerebilen iletken güç besleme sistemlerinde kullanılmak üzere tasarlanmıştır ve maksimum çalışma gerilimi 120 Volt DC’ye kadar olup 60 A’i geçmez.

Bu aksesuarlar, IEC 61851-3 standardında (tüm parçalar) belirtilen devreler için kullanılmak üzere tasarlanmıştır. IEC 62196-4 standardı kapsamındaki aksesuarlar, sadece çift veya güçlendirilmiş yalıtımlı bir araç güç besleme devresi sağlayan elektrikli araçlarda veya IEC 61851-3 standardı kapsamındaki akü sistemlerinde (tüm parçalar) kullanılmak üzere tasarlanmıştır.

Bu aksesuarlar ve kablo tertibatları, eksi 30 derece ile artı 50 derece arasındaki bir ortam sıcaklığında kullanılmak üzere tasarlanmıştır. Bu aksesuarlar sadece bakır veya bakır alaşımlı iletkenlere sahip kablolara bağlanmak üzere tasarlanmıştır.

• “EN IEC 62196-6 Bölüm 6: Korumanın elektriksel ayırmaya dayandığı DC EV besleme ekipmanlarında kullanılmak üzere tasarlanmış DC pim ve kontak tüplü araç bağlantı elemanları için boyutsal uyumluluk gereksinimleri” standardı, kontrol araçları içeren iletken şarj sistemlerinde kullanılmak üzere tasarlanmış, 120 Volt DC’ye kadar nominal çalışma gerilimi ve 100 A’e kadar nominal akıma sahip elektrikli araçlar (EV) için araç konnektörleri, araç girişleri ve kablo düzenekleri için geçerlidir. Bu aksesuarlar, IEC 61851-25 standardına göre iletken şarj sisteminin DC arayüzü için kullanılmak üzere tasarlanmıştır.

Bu standart eksi 30 derece ile artı 40 derece arasındaki ortam sıcaklıklarında kullanılacak aksesuarlar ve kablo düzenekleri için geçerlidir. Araç konnektörü ve araç girişleri yalnızca bakır veya bakır alaşımlı iletkenlere sahip kablolara bağlanmak üzere tasarlanmıştır.

Elektrik enerjisinin diğer elektrikli araç (EV) ve hibrit elektrikli araç sınıflarında kullanımının sürekli gelişimi ve yaygınlaşmasıyla birlikte, küresel pazarda elektrikle çalışan iki veya üç tekerlekli araçların tanıtımı ve ticarileştirilmesi hız kazanmakta ve karbondioksit azaltımı ve enerji tasarrufu konusundaki küresel endişelere yanıt vermektedir. Binek otomobillere kıyasla, iki veya üç tekerlekli araçların şarj başına daha kısa bir menzile sahiptir ve özellikle halka açık DC şarj istasyonları olmak üzere daha fazla şarj olanağına ihtiyaç duyar. Bu standart, marketler, gazete bayileri, piyango bayileri gibi çeşitli yerlere kurulabilecek ve iki veya üç tekerlekli araçların yaygınlaşmasına yardımcı olabilecek küçük boyutlu DC EV besleme ekipmanları için kompakt bir arayüz için genel ve temel gereksinimleri açıklamaktadır.

Yıllardır çok geniş bir yelpazede gerçekleştirdiği test, ölçüm, analiz ve değerlendirme çalışmaları ile her sektörden işletmelere destek olmaya çalışan kuruluşumuz, bilim ve teknoloji alanında dünyada yaşanan gelişmeleri yakından takip eden ve sürekli kendini geliştiren güçlü bir çalışan kadrosuna sahiptir. Bu çerçevede işletmelere “EN IEC 62196 Fişler, prizler, araç konnektörleri ve araç girişleri - Elektrikli araçların iletken şarjı” standardına uygun test hizmetleri de verilmektedir.
