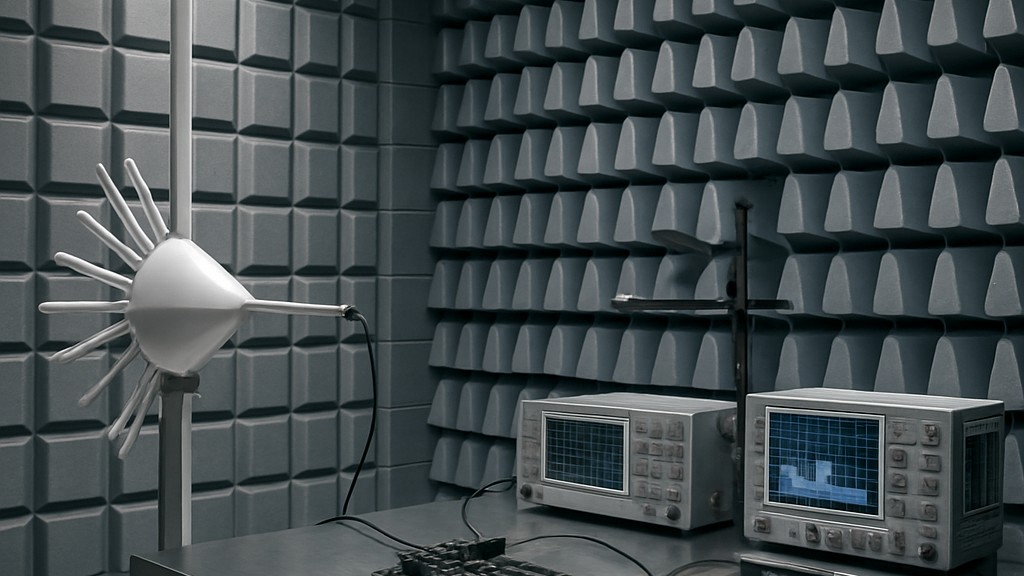

CISPR 16 Radyo Bozulması ve Bağışıklık Ölçüm Cihazları ve Yöntemleri için Şartname

Uluslararası Radyo Parazitleri Özel Komitesi (CISPR) tarafından yayınlanan “CISPR 16 Radyo bozulması ve bağışıklık ölçüm cihazları ve yöntemleri için şartname” standardı, aynı başlık altında yayınlanan şu alt bölümlerden oluşmaktadır:

• “CISPR 16-1-1 Bölüm 1-1: Radyo bozulması ve bağışıklık ölçüm cihazları - Ölçüm cihazları” standardında, 9 kHz ile 18 GHz frekans aralığında radyo paraziti ölçümü için kullanılan ekipmanların özellikleri ve performansı açıklanmaktadır. Bu standart ayrıca, kesikli parazit ölçümleri için özel ekipmanlara yönelik gereklilikleri de içermektedir.

CISPR 16-1-1 standardı, IEC ürün komiteleri tarafından kullanılmak üzere temel bir elektromanyetik uyumluluk (EMC) standardıdır. Ürün komiteleri temel bir EMC standardının uygulanabilirliğini belirlemekten sorumludur. Bu standarttaki özellikler, elektromanyetik parazit (EMI) alıcıları ve spektrum analizörleri için geçerlidir. Bu standartta kullanılan ölçüm alıcısı terimi hem EMI alıcılarını hem de spektrum analizörlerini ifade eder. Ölçüm alıcılarına ilişkin kalibrasyon gereklilikleri standart ekinde ayrıntılı olarak ele alınmıştır (Ek J).

• “CISPR 16-1-2 Bölüm 1-2: Radyo bozulması ve bağışıklık ölçüm cihazları - İletilen bozulma ölçümleri için bağlantı cihazları” standardında, 9 kHz ile 1 GHz frekans aralığındaki radyo bozulma gerilimleri ve akımlarının ölçümü için kullanılan ekipmanların özellikleri ve performansı açıklanmaktadır.

CISPR 16 standardı, IEC ürün komiteleri tarafından kullanılmak üzere temel bir EMC standardıdır. Ürün komiteleri EMC standardının uygulanabilirliğini belirlemekten sorumludur.

Bu standarda, yapay şebeke şebekeleri, akım ve gerilim probları ve kablolara akım enjeksiyonu için bağlantı üniteleri için yardımcı cihazların teknik özellikleri eklenmiştir. Bu yayının gerekliliklerinin, ölçüm ekipmanının CISPR gösterge aralığındaki tüm frekanslarda ve tüm radyo bozulma gerilimleri ve akımları seviyelerinde karşılanması amaçlanmaktadır.

• “CISPR 16-1-3 Bölüm 1-3: Radyo bozulması ve bağışıklık ölçüm cihazı - Yardımcı ekipman - Bozulma gücü” standardı, 30 MHz ile 1 GHz frekans aralığında radyo bozulma gücünün ölçümü için emici kelepçenin özelliklerini ve kalibrasyonunu belirten temel bir standart olarak belirlenmiştir.
• “CISPR 16-1-4 Bölüm 1-4: Radyo bozulması ve bağışıklık ölçüm cihazları - Yayılan bozulma ölçümleri için antenler ve test alanları” standardında, 9 kHz ile 18 GHz frekans aralığında yayılan bozulmaların ölçümü için kullanılan ekipmanların özellikleri ve performansı açıklanmaktadır. Bu standart antenler ve test sahaları için teknik özellikler içermektedir. CISPR 16-1-4 standardı, IEC ürün komiteleri tarafından kullanılmak üzere temel bir EMC standardıdır. Bu standardın gereklilikleri, ölçüm ekipmanının CISPR gösterge aralığındaki tüm frekanslarda ve tüm yayılan bozulma seviyeleri için geçerlidir.
• “CISPR 16-1-5 Bölüm 1-5: Radyo bozulması ve bağışıklık ölçüm cihazı - 5 MHz ila 18 GHz için anten kalibrasyon yerleri ve referans test yerleri” standardında, CISPR 16-1-6 standardına göre anten kalibrasyonlarını gerçekleştirmek için kullanılan 5 MHz ila 18 GHz frekans aralığındaki kalibrasyon sahaları için gereklilikler açıklanmaktadır. Bu standart ayrıca, CISPR 16-1-4 standardına göre 30 MHz ila 1000 MHz frekans aralığındaki uyumluluk test sahalarının doğrulanması için kullanılan referans test sahaları için gereklilikleri içermektedir. Ölçüm enstrümantasyonunun özellikleri CISPR 16-1-1 ve CISPR 16-14 standartlarında verilmiştir. Genel olarak belirsizlikler hakkında daha fazla bilgi ve arka plan, antenlerin kalibrasyon süreçleri ve saha doğrulama ölçümleri için belirsizlik tahminlerinin oluşturulmasında da yardımcı olabilecek CISPR 16-4 standardında verilmiştir.
• “CISPR 16-1-6 Bölüm 1-6: Radyo bozulması ve bağışıklık ölçüm cihazı - EMC anten kalibrasyonu” standardında, yayılan bozulma ölçümlerinde kullanılmak üzere tasarlanan antenlere uygulanabilen anten faktörlerin belirlemek için anten kalibrasyonu prosedürleri ve destekleyici bilgiler açıklanmaktadır. Bir antenin anten faktörleri, yakın çevreden ve radyasyon kaynağına göre uzaydaki konumundan etkilenir. Bu standart, antenin görüş hattı yönünde serbest uzay ortamında anten faktörleri sağlayan anten kalibrasyonlarına odaklanır. Ele alınan frekans aralığı 9 kHz ile 18 GHz arasındadır. Bu standartta ele alınan ilgili anten tipleri, monopol, döngü, dipol, bikonik, logaritmik periyodik dipol dizi, hibrit ve boynuz antenlerdir. Ayrıca, her kalibrasyon yöntemi ve konfigürasyonuyla ilişkili ölçüm belirsizlikleri ve kullanılan test cihazları hakkında da rehberlik sağlanır.
• “CISPR 16-2-1 Bölüm 2-1: Bozulmaların ve bağışıklığın ölçüm yöntemleri - İletilen bozulma ölçümleri” standardı, genel olarak 9 kHz ila 18 GHz frekans aralığındaki bozulma olaylarının ve özellikle 9 kHz ila 30 MHz frekans aralığındaki iletim yoluyla bozulma olaylarının ölçüm yöntemlerini belirleyen temel bir standart olarak belirlenmiştir. Emisyon için bağlantı / bağlantı kesme ağı, iletim yoluyla bozulma ölçümlerinin frekans aralığını 300 MHz’e kadar genişletmektedir.
• “CISPR 16-2-2 Bölüm 2-2: Bozulmaların ve bağışıklığın ölçülme yöntemleri - Bozulma gücünün ölçümü” standardında, 30 MHz ile 1000 MHz frekans aralığında emici kelepçe kullanılarak bozulma gücünün ölçüm yöntemleri açıklanmaktadır. Bu standart, farklı bozulma türlerinin sınıflandırılmasını ve bunların ölçümü için uygun dedektörleri açıklamaktadır. Bu standart, elektrik ve elektronik ekipmanların elektrik hatları üzerinden yaydığı bozulma gücünü (bir tür iletimli emisyon) ölçmek için emici kelepçe tekniklerini kullanan bir yöntemi içerir. Bu, elektrik kablosu boyunca ne kadar elektromanyetik enerji yayıldığını ve diğer cihazları etkileyebileceğini anlamak için önemlidir.
• “CISPR 16-2-3 Bölüm 2-3: Bozulmaların ve bağışıklığın ölçüm yöntemleri - Yayılan bozulma ölçümleri” standardında, test sahası özelliklerine ilişkin gereklilikler, ölçüm kurulumu ve prosedürü hakkında ayrıntılar, test sahalarının ve antenlerin kalibrasyonu ve belirsizlik tahminleri açıklanmaktadır. Bu standart, tekrarlanabilir ve tekrarlanabilir sonuçların nasıl sağlanacağına dair kılavuz görevi görmektedir. Bu standart, 9 kHz ila 18 GHz frekans aralığında yayılan bozulma ölçümleri için standartlaştırılmış yöntemler içermektedir. Bu ölçümler genellikle şu ortamlarda yapılır: açık alan test sahaları, yarı yankısız odalar ve tam yankısız odalar (belirli sınırlamalarla).
• “CISPR 16-2-4 Bölüm 2-4: Bozuklukların ve bağışıklığın ölçüm yöntemleri - Bağışıklık ölçümleri” standardı, 9 kHz ile 18 GHz frekans aralığındaki EMC olaylarına karşı bağışıklığın ölçüm yöntemlerini belirleyen temel bir standart olarak tasarlanmıştır. Bu standart, elektrikli ve elektronik ekipmanların bağışıklık testlerini gerçekleştirmek için standartlaştırılmış yöntemleri tanımlar. Özellikle şunları sağlar:
  • Radyo frekansı (RF) bozulmalarına karşı bağışıklık ölçüm yöntemleri
  • RF stresi altında ekipman performansını değerlendirme prosedürleri
  • Tekrarlanabilir ve tekrarlanabilir bağışıklık testleri için kılavuz

Bu standart, ürünlerin elektromanyetik bozulmalara maruz kaldıklarında doğru ve güvenilir bir şekilde çalışmaya devam etmesini sağlar.

• “CISPR 16-3 Bölüm 3: CISPR teknik raporları” standardı, CISPR 16 serisindeki diğer çeşitli standartlar ve teknik raporlar için arka plan ve destekleyici bilgi görevi gören teknik raporlar koleksiyonudur. Bu standart ayrıca, CISPR’nin geçmişi hakkında arka plan bilgisi ve VHF aralığındaki ev ve benzeri cihazlardan kaynaklanan girişim gücünün ölçümü hakkında tarihsel bir referans sunmaktadır.
• “CISPR 16-4-2 Bölüm 4-2: Belirsizlikler, istatistikler ve limit modelleme - Ölçüm enstrümantasyon belirsizliği” standardında, CISPR bozulma limitlerine uygunluğun belirlenmesinde ölçüm enstrümanı belirsizliği uygulama yöntemi açıklanmaktadır. Bu standart, sonuçların ve ulaşılan sonuçların yorumlanmasının test sırasında kullanılan ölçüm enstrümanlarının belirsizliğinden etkileneceği durumlarda da geçerlidir.

CISPR 16-4-2 standardı, IEC ürün komiteleri tarafından kullanılmak üzere temel bir EMC standardıdır. Ürün komiteleri EMC standardının uygulanabilirliğini belirlemekten sorumludur. Bu standardın ekleri, CISPR değerlerinin oluşturulmasında bulunan ölçüm enstrümanı belirsizliği miktarının sağlanmasında kullanılan temel bilgileri içerir ve bu nedenle ölçüm enstrümanı belirsizliği hakkında hem ilk hem de ileri bilgilere ve ölçüm zincirindeki bireysel belirsizliklerin nasıl hesaba katılacağına ihtiyaç duyanlar için değerli bir temel bilgi sağlar.

• “CISPR 16-4-3 Belirsizlikler, istatistikler ve limit modelleme - Seri üretim ürünlerinin EMC uyumluluğunun belirlenmesinde istatistiksel hususlar” standardında, seri üretilen ürünlerin EMC uyumluluğunun belirlenmesinde istatistiksel değerlendirmeler ele alınmaktadır. Bu tür istatistiksel değerlendirmelerin gerekçeleri şunlardır:
  • Girişimin azaltılması, onaylanacak cihazların çoğunun girişime neden olmamasını amaçlamaktadır.
  • CISPR limitleri, seri üretilen cihazların tip onayı ve tek üretimli cihazların onaylanması amacıyla uygun olmalıdır.
  • Seri üretilen cihazların CISPR limitlerine uygunluğunu sağlamak için istatistiksel teknikler uygulanmalıdır.
  • Limitlerin her ülkede aynı şekilde yorumlanmasının uluslararası ticaret açısından önemli olması.
  • CISPR çalışmalarında iş birliği yapan IEC Ulusal Komitelerinin, ülkelerindeki yetkili makamların onayını almaya çalışması gerekmektedir.

Bu nedenle bu standart, gereklilikleri belirtir ve istatistiksel tekniklere dayalı rehberlik sağlar. Seri üretilen cihazların EMC uyumluluğu, tüketiciye, araştırılan tipteki cihazların yüzde 80’inin emisyon veya bağışıklık gerekliliklerine uyduğuna dair yüzde 80 güven derecesiyle güvence vermesi gereken istatistiksel tekniklerin uygulanmasına dayanmalıdır.

• “CISPR 16-4-4 Bölüm 4-4: Belirsizlikler, istatistikler ve sınır modellemesi - Şikayet istatistikleri ve radyo hizmetlerinin korunması için sınırların hesaplanmasına yönelik bir model” standardında, radyo paraziti şikayetlerinin istatistikleriyle nasıl başa çıkılacağına dair bir öneri yer almaktadır. Bu standart ayrıca, sırasıyla radyasyon ve iletim yoluyla bağlantı yoluyla bozulmaların dağılımına ilişkin modellere dayalı olarak bir test sahasında ölçüm için bozulma alan şiddeti ve voltaj sınırlarının hesaplanmasını açıklamaktadır.
• “CISPR 16-4-5 Bölüm 4-5: Belirsizlikler, istatistikler ve limit modellemesi - Alternatif test yöntemlerinin kullanımına ilişkin koşullar” standardında, ürün komitelerinin, belirlenmiş limitlerden dönüşümler kullanarak alternatif test yöntemleri için limitler geliştirmelerini sağlayan bir yöntem açıklanmaktadır. Bu yöntem genellikle her türlü bozulma ölçümü için geçerli olmakla birlikte, halihazırda çeşitli alternatif yöntemlerin belirtildiği radyasyon bozulma ölçümlerine (yani alan şiddeti ve toplam radyasyon gücü) odaklanmaktadır. Bu limit geliştirme yöntemleri, alternatif test yöntemlerinin ve ürün standartlarındaki ilgili limitlerin kullanılmasına karar verilen durumlarda, emisyon limitlerini tanımlamaktan sorumlu ürün komiteleri ve diğer gruplar tarafından kullanılmak üzere tasarlanmıştır.
• “CISPR 16-4-6 Bölüm 4-6: Belirsizlikler, istatistikler ve limit modelleme - Radyo frekansı girişimi (RFI) istatistikleri ve sahadaki ölçümlerle doğrulama” standardı, CISPR standartlarının radyo frekansı girişimini (RFI) önleme potansiyelleri açısından etkinliğinin değerlendirilmesini kolaylaştırmak amacıyla radyo girişim vakalarının istatistiksel verilerinin toplanması, işlenmesi ve hazırlanması için geçerlidir. Bu standart ayrıca, elektromanyetik ortamda RFI olayının meydana gelme riskinin analizi ve değerlendirilmesi için bir yöntem de sunmaktadır. Bu standart, ilgili bir tarafın RFI’nin temel nedenini nasıl doğrulayabileceği konusunda rehberlik de sunmaktadır. Bu standarda göre istatistiksel verilerin toplanması, sadece radyo alıcıları veya ilgili alıcı bileşenleri tarafından radyo alımını etkileyen RFI olaylarını kapsar.

Yıllardır çok geniş bir yelpazede gerçekleştirdiği test, ölçüm, analiz ve değerlendirme çalışmaları ile her sektörden işletmelere destek olmaya çalışan kuruluşumuz, bilim ve teknoloji alanında dünyada yaşanan gelişmeleri yakından takip eden ve sürekli kendini geliştiren güçlü bir çalışan kadrosuna sahiptir. Bu çerçevede işletmelere “CISPR 16 Radyo bozulması ve bağışıklık ölçüm cihazları ve yöntemleri için şartname” standardına uygun test hizmetleri de verilmektedir.
