EN 50577 Elektrik Kabloları - Korunmasız Elektrik Kabloları için Yangına Dayanıklılık Testi (P Sınıflandırması)

Bir Avrupa standardı olan, “EN 50577 Elektrik kabloları - Korunmasız elektrik kabloları için yangına dayanıklılık testi (P sınıflandırması)“ standardında, yangın koşullarında yangına karşı doğal direnci olan elektrik kablolarının devre bütünlüğünün korunmasını değerlendirmek ve elektrik kablolarını EN 13501-3 standardına göre sınıflandırmak için bir test yöntemi açıklanmaktadır.

Bu test, EN 1363-1 standart zaman / sıcaklık eğrisi koşulları altında yangına maruz kaldığında elektrik kablosunun devre bütünlüğünün dayanma süresini belirler. Bu standart, EN 1363-1 standardı ile birlikte kullanılır.

Bu Avrupa standardı, 600/1000 Volt’a kadar (dahil) nominal gerilime sahip elektrik güç ve kontrol kabloları için geçerlidir. Kablo, standartlaştırılmış temsili bir kurulum koşulunda test edilir. Bu test, kablo yönetim sisteminin performansını değerlendirmez.

Optik fiber kablolar ve bakır haberleşme kabloları bu yöntem kullanılarak test edilebilir ancak bu tür kablolar için doğrulama prosedürleri hala geliştirilme aşamasında olduğundan bu standardın bir parçasını oluşturmaz.

Bu standardın amaçları doğrultusunda, EN 1363-1 ve EN ISO 13943 standartlarında verilen terimler ve tanımlar yanı sıra şu tanımlar geçerlidir:

• Devre bütünlüğü: Bir elektrik kablosunun, belirtilen koşullar altında belirli bir süre boyunca belirli bir ısı kaynağına maruz kaldığında, belirtilen şekilde çalışmaya devam edebilme kabiliyetini ifade eder.
• Standartlaştırılmış temsili kurulum: Delikli tepsilere ve delikli askı desteklerine dayalı kablo yönetim sistemidir.
• Kendiliğinden yangına dayanıklı kablo: Belirtilen koşullar altında belirli bir süre boyunca belirli bir ısı kaynağına maruz kaldığında, belirtilen şekilde çalışmaya devam etmek üzere tasarlanmış elektrik kablosudur.
• Anma gerilimi: Kablonun tasarlandığı referans gerilimini ifade eder.

Bina tasarımında ve elektrik altyapısında yangın güvenliğinin ön planda olduğu bir çağda, EN 50577 gibi standartlar can ve mal güvenliğinde kritik bir rol oynamaktadır. Elektrik kablolarında yangına dayanıklı devre bütünlüğünün sağlanmasına yönelik EN 50577 standardı, elektrik kablolarının yangına dayanıklılığını değerlendirmek ve aşırı sıcak koşullarda devre bütünlüğünü korumalarını sağlamak için titiz bir yöntem sunar. Binalar daha karmaşık hale geldikçe ve yangın alarmları, acil durum aydınlatması ve kontrol devreleri gibi kritik işlevler için elektrik sistemlerine bağımlı hale geldikçe, EN 50577 standardı uyumluluğu, üreticilerin, mühendislerin ve düzenleyicilerin kabloların en önemli anlarda performans gösterebildiğini doğrulamalarına yardımcı olur.

Yangına dayanıklı kablolara duyulan ihtiyaç, binalardaki elektrik yangınlarının yıkıcı potansiyelinden kaynaklanmaktadır. Geleneksel kablolar alevlere maruz kaldığında hızla bozulabilir ve bu da temel güvenlik sistemlerinde güç kaybına yol açabilir. EN 50577 standardı, korumasız elektrik kablolarına, yani boru veya şişen kaplama gibi ek yangına dayanıklı katmanları olmayan kablolara odaklanarak bu sorunu ele alır. P sınıflandırması, kablonun yangın sırasında devre bütünlüğünü (yani elektriksel olarak çalışmaya devam etme) koruma yeteneğini ifade eder, sadece alevin yayılmasına direnme yeteneğini değil.

Bu standart, daha geniş bir Avrupa yangın güvenliği normları ekosisteminin bir parçasıdır. Yangına dayanıklılık testleri için standart zaman-sıcaklık eğrisini tanımlayan ve bir bina bölmesinde tam gelişmiş bir yangını simüle eden EN 1363-1 standardına dayanmaktadır. EN 50577 testlerinden elde edilen sonuçlar, kanallar ve damperler gibi yangına dayanıklı hizmetlerde kullanılan yapı ürünleri ve yapı elemanları için sınıflandırma şeması olan EN 13501-3 standardına doğrudan aktarılır. Bu standartlar birlikte, elektrik tesisatlarında yangın güvenliğine bütünsel bir yaklaşım sağlar.

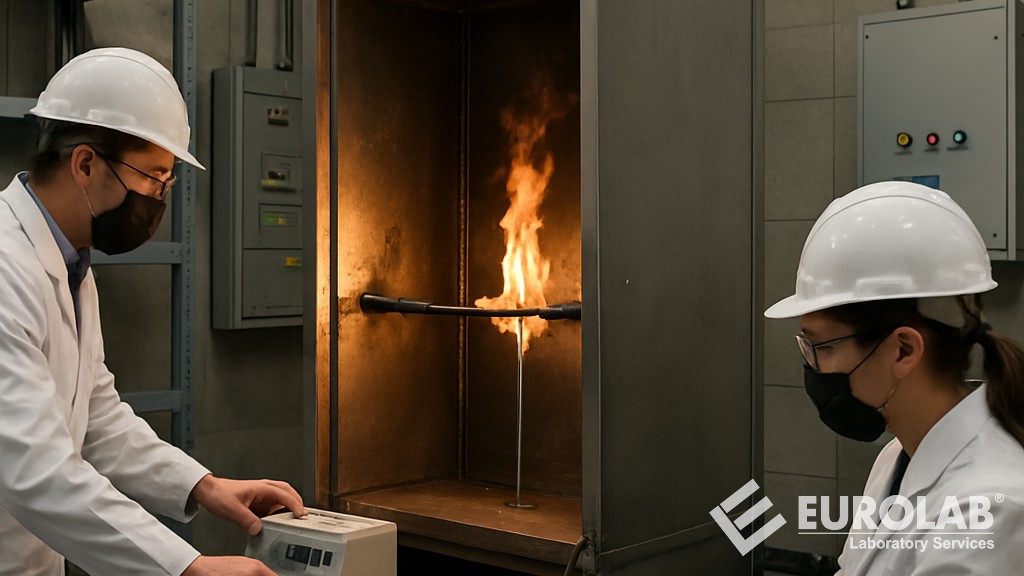

EN 50577 standardı, özünde bir kablonun yoğun ısıya maruz kaldığında bir elektrik devresine ne kadar süre dayanabileceğini ölçmek için kontrollü bir laboratuvar testini içermektedir. Prosedür, metodik ve tekrarlanabilir olup, gereksiz karmaşıklıklara yol açmadan gerçek dünya yangın senaryolarını taklit edecek şekilde tasarlanmıştır.

Bu yöntemin temel adımları şu şekildedir:

• Numune hazırlama: Tipik olarak tek damarlı veya çok damarlı bir konfigürasyona sahip, temsili bir kablo numunesi seçilir. Bu standart, bir aileye özgü kabloların (örneğin benzer yalıtım ve iletken malzemeleri) test edilmesine vurgu yapar. Ek B, daha geniş uygulanabilirlik için hangi kabloların test edileceğine dair yönergeler sağlar.
• Montaj ve enstrümantasyon: Kablo, bir test düzeneğine yatay veya dikey olarak monte edilir ve bir güç kaynağına ve izleme ekipmanına bağlanır. İletkenlere, çalışma koşullarını simüle etmek için bir yük (örneğin lambalar veya dirençler) verilir. Termokupllar ve voltaj / akım sensörleri performansı izler.
• Yangına maruz kalma: Numune, sıcaklıkların hızla yükseldiği EN 1363-1 standardı hidrokarbon eğrisine tabi tutulur. 20 derece ortam sıcaklığından başlayarak, 30 dakika sonra 842 dereceye ulaşır ve 120 dakika sonra 1.192 dereceye yükselir. Gaz brülörlerinden çıkan alevler doğrudan kablonun alt üçte birlik kısmına uygulanır.
• Performans izleme: Maruz kalma süresi boyunca devrenin bütünlüğü izlenir. Arıza şu durumlarda meydana gelir:
• Devre açılır (süreklilik yoksa).
• Voltaj nominal değerin yüzde 80’inin altına düşerse.
• Aşırı kaçak akım tespit edilirse.
• Süre ve bitiş noktası: Test, arızaya veya önceden belirlenmiş bir süreye (örneğin 30, 60, 90 veya 120 dakika) kadar devam eder. Sınıflandırmanın temeli olarak dayanım süresi kaydedilir.

Test, tarafsızlığı sağlamak için akredite laboratuvarlarda gerçekleştirilir.

Test sonuçlarına göre kablolar, PH30 (yatay yönlendirme, 30 dakika bütünlük) veya PV60 (dikey, 60 dakika) gibi notasyonlar kullanılarak EN 13501-3 standardı kapsamında sınıflandırılır. Bu sınıflar, kurulum gerekliliklerini belirler:

• PH/PV sınıfları: Kaçış yolları gibi yangına eğilimli alanlardaki güç ve kontrol kabloları için.
• W sınıfları: Su (örneğin sprinkler) söz konusuysa, EN 50577 kuru koşullara odaklanır.

Kuruluşumuz, yıllardır yetkin ve deneyimli bir kadro ile müşterilerinin ihtiyaçlarını anlamakta, ihtiyaç duydukları ileri test hizmetlerini vermekte ve yönetim sistemlerinin kurulması, uygulanması ve iyileştirilmesi konusunda yardımcı olmaktadır. Bu çerçevede işletmelere “EN 50577 Elektrik kabloları - Korunmasız elektrik kabloları için yangına dayanıklılık testi (P sınıflandırması)“ standardına uygun test hizmetleri de verilmektedir.
