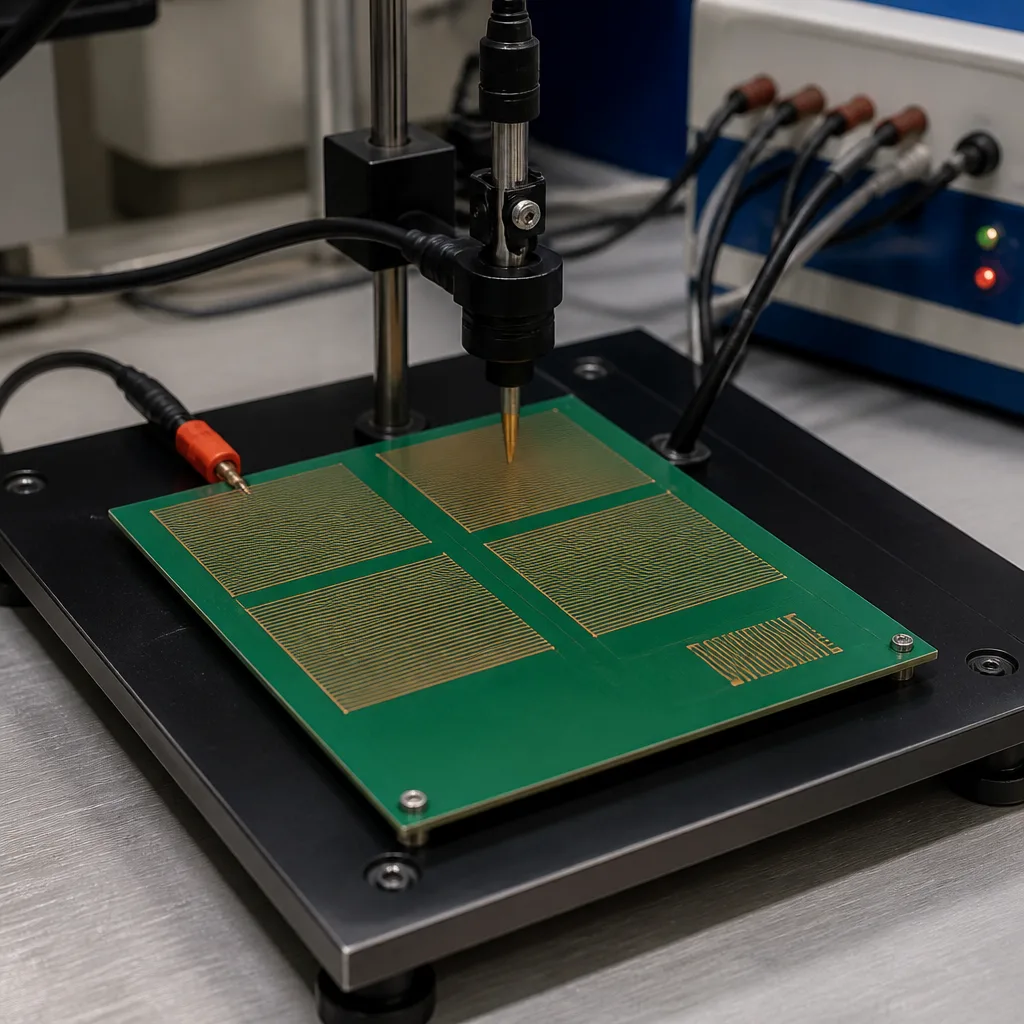

IPC-A-24 Yüzey Yalıtım Direnci Test Kartı

Baskılı Devreler Enstitüsü (IPC) tarafından yayınlanan “IPC-A-24 Yüzey yalıtım direnci” standardında, baskılı devre kartlarında lehim akısı ve lehim macunu kalıntılarının etkileşimini değerlendirmek için kullanılan tek taraflı (4’lü) desen tanımlanmaktadır.

Bu tek taraflı (4’lü) desen, baskılı devre kartlarında lehim akısı ve lehim macunu kalıntılarının etkileşimini değerlendirmek için kullanılır. Bu kart, baskılı devre kartı montaj işlemlerinde kloroflorokarbonları ortadan kaldırmak için kullanılan alternatif teknolojileri değerlendiren test programının üçüncü aşamasında kullanılmıştır. Kart, 0,4 mm çizgiler ve 0,5 mm aralıklarla dört tarak deseni içerir. Ayrıca bir şablon deseni de sağlanmıştır (2 adet 30 x 45 cm 1:1). Bu çizim için herhangi bir bileşen sağlanmamıştır. Ana çizim IPC-100024 ve açıklık listesi dahildir.

IPC-A-24 standardı, öncelikle yüzey yalıtım direnci testi için kullanılan tek taraflı bir test kartı için çizim ve özellikler sağlayan bir standarttır. Kart, lehim akısı, lehim macunu kalıntıları ve baskılı devre kartı yüzeyi arasındaki etkileşimi değerlendirmek için 4’lü desen (bir kart üzerinde dört özdeş tarak veya iç içe geçmiş desen) olarak tasarlanmıştır. Üreticilerin ve malzeme tedarikçilerinin, akı kalıntılarının nemli veya çevresel stres koşulları altında elektriksel sızıntıya veya korozyona neden olmaya ne kadar iyi direnç gösterdiğini değerlendirmelerine yardımcı olur.

IPC-A-24 standardının birincil kullanımı, lehim akılarını, lehim macunlarını ve temizleme işlemlerini nitelendirmek için yüzey yalıtım direnci testini tanımlamaktır. Bu standart ayrıca, kart işlendikten sonra (örneğin lehim macunu uygulandıktan, yeniden akıtıldıktan ve bazen temizlendikten veya temizlenmemiş kalıntılarla bırakıldıktan sonra) birbirine yakın iletkenler arasındaki yalıtım direncini ölçer.

Bu standart, genellikle akı yeterlilik standartlarında ve proses güvenilirlik testlerinde referans alınır. Özellikle yüksek nemli ortamlarda, kalıntıların elektronik aksamlarda güvenilirlik sorunlarına neden olacak kadar aşındırıcı veya iletken olup olmadığını belirlemeye yardımcı olur.

Bu kart genellikle IPC-B-24 test kartı (veya deseni) ile birlikte ele alınır. IPC-B-24 genellikle yüzey yalıtım direnci testi için kullanılan belirli kart tasarımını veya düzenini ifade ederken, IPC-A-24 çizim/Gerber dosyalarını sağlar.

IPC-A-24 kartının temel özellikleri şudur:

• Tek taraflı tasarım.
• Dört tarak deseni içerir (genellikle A’dan D’ye kadar etiketlenmiş ve farklı geometrilere sahiptir).
• Belirli aralıklarla (genellikle 0,4 mm boşluk / 0,5 mm iz, ancak kesin boyutlar standart çizime göre belirlenir) iç içe geçmiş (tarak benzeri) izler.
• Zaman içinde direnç bozulmasını izlemek için kontrollü sıcaklık ve nem altında uygulanan önyargı voltajı ile kullanılır.
• Baskılı devre kartı üretimi için ana çizimler ve açıklık listeleri dahil olmak üzere Gerber formatında (IPC-A-24-G) mevcuttur.

IPC-A-24 standardı ile ilgili standartlar ve test yöntemleri şunlardır:

• “IPC TM-650 IPC test yöntemi geliştirme paketi” standardı, “Nem ve yüzey yalıtım direnci - Lehimleme maddeleri” yöntemi.
• “IPC 9201A Yüzey yalıtım direnci el kitabı” standardı.
• “IPC J-STD-004 Lehimleme akısı gereksinimleri” standardı.

Test, lehim macununun basılması / yeniden eritilmesi (veya lehimleme maddesinin uygulanması), isteğe bağlı temizleme ve ardından kartın 85 derece sıcaklık yüzde 85 bağıl nem veya benzer koşullara maruz bırakılması ve direncin ölçülmesini içerir.

IPC-A-24 standardının başlıca kullanım alanları şunlardır:

• Ürün kalifikasyonu için lehimleme maddesi ve lehim macunu üreticileri.
• Süreç doğrulaması için elektronik montaj şirketleri.
• Malzeme uyumluluğunu test etmek amacı ile güvenilirlik laboratuvarları.

Bu test panosu, işlem artıklarının elektriksel yalıtım özelliklerini tehlikeye atmadığını doğrulayarak elektronik ürünlerin uzun vadeli güvenilirliğinin sağlanmasında kritik bir rol oynar.

Kısaca IPC-A-24 standardı, kirlenme, iyonik kalıntılar, lehim kalıntıları, lehimleme işlemi etkileri ve malzeme uyumluluğunu değerlendirmek için tutarlı bir kart tasarımı ve test metodolojisi sağlayarak elektronik endüstrisini desteklemektedir.

Yüzey yalıtım direnci, bir elektronik düzeneğin ısı, nem ve uygulanan voltaj gibi çevresel stres altında yalıtım yüzeyleri boyunca istenmeyen akım sızıntısına ne kadar iyi direnebileceğinin kritik bir göstergesidir.

Bu standardın temel amacı, bir alt tabaka üzerindeki iletken desenler arasındaki direnci ölçen test kuponlarının veya kartlarının tasarımını ve kullanımını standartlaştırmaktır. Bu test panoları, gerçek dünyadaki baskılı devre kartı koşullarını simüle eder ve kalıntıların veya kirleticilerin şunlara neden olup olamayacağını belirlemek için kullanılır:

• Elektrik kaçağı
• Dendritik büyüme
• Elektrokimyasal göç
• Korozyonla ilgili arızalar
• Uzun vadeli güvenilirliğin azalması

Bu standart, test aracını standartlaştırarak farklı laboratuvarların ve üreticilerin karşılaştırılabilir yüzey yalıtım direnci verileri üretebilmesini sağlar.

IPC-A-24 standardı, yüzey yalıtım direnci test panolarının fiziksel tasarımına, iletken aralığına, malzeme hususlarına ve desen geometrisine odaklanır. Bu standart genellikle şu test yöntemleriyle birlikte kullanılır:

• IPC-TM-650 yalıtım direnci test yöntemleri
• Yüksek sıcaklık ve nem içeren çevresel koşullandırma protokolleri
• Test sırasında önyargı gerilimi uygulaması

IPC-A-24 standardı şunları belirtir:

• Test desen geometrisi: Bu standart, kaçak akıma duyarlılığı en üst düzeye çıkarmak için tasarlanmış iletken desenlerini tanımlar. Ortak özellikler şunlardır:
  • İç içe geçmiş tarak desenleri
  • Belirli iletken genişlikleri ve aralıkları
  • Kontrollü iletken uzunluğu ve yüzey alanı

Bu geometriler, iyonik kirlenmenin veya nemin akım akışını teşvik edebileceği dar boşluklar oluşturur.

• Alt tabaka ve yüzey gereksinimleri: Bu standart, test kartında kullanılan malzemeleri ele alır, bunlar şunlardır:
  • Laminat tipi
  • Yüzey kaplama uyumluluğu
  • Lehim maskesi kullanımı veya yokluğu
  • Bakır kalınlığı ve kaplaması

Malzeme tutarlılığı çok önemlidir çünkü alt tabaka özellikleri nem emilimini ve iyonik hareketliliği etkiler.

• Kart yapım gereksinimleri: Bu standart şu gereksinimleri içerir:
  • Boyutsal toleranslar
  • İletken bütünlüğü
  • Testten önce temizlik
  • Üretilen kartların tekrarlanabilirliği

Bu, karttan karta değişkenliği ortadan kaldırmaya yardımcı olur.

Tespit edilen tipik arıza mekanizmaları şunlardır:

• Nem altında lehim kalıntısı aktivasyonu
• Temizleme eksikliklerinden kaynaklanan iyonik kirlenme
• Dendritlere yol açan metal iyon göçü

IPC-A-24 standardı yaygın olarak şu alanlarda kullanılır:

• Elektronik üretimi: Lehimleme işlemlerini, temizleme gerektirmeyen lehimleme sıvılarını, temizleme kimyasallarını ve montaj malzemelerini doğrulamak için.
• Malzeme kalifikasyonu: Lehimleme sıvısı formülasyonları, lehim macunları, konformal kaplamalar ve temizleme maddelerinin güvenilirliğini değerlendirmek için.
• Araştırma ve geliştirme: Elektrokimyasal göçü, korozyonu ve güvenilirlik davranışını inceleyen laboratuvarlar tarafından kullanılır.
• Kalite güvencesi: Üreticiler, proses temizliğini doğrulamak ve kontaminasyon risklerini kontrol etmek için IPC-A-24 panolarını kullanırlar.
