Uluslararası Elektroteknik Komisyonu (IEC) tarafından geliştirilen, daha sonra uyumlaştırma çalışmaları kapsamında bir Avrupa standardı olarak yayınlanan “EN IEC 60156 Yalıtım sıvıları - Şebeke frekansında arıza geriliminin belirlenmesi - Test yöntemi” standardında, yalıtım sıvılarının güç frekansında dielektrik kırılma geriliminin belirlenmesi yöntemi açıklanmaktadır. Bu test prosedürü, yağ numunesinin kırılma meydana gelene kadar artan bir AC elektrik alanına maruz bırakıldığı belirli bir cihazda gerçekleştirilir.
Açıklanan yöntem, 40 derecede 350 mm2/s’ye kadar nominal viskoziteye sahip tüm yalıtım sıvıları türleri için geçerlidir. Hem teslimat sırasında kullanılmamış sıvıların kabul testleri için hem de ekipmanın izlenmesi ve bakımı sırasında alınan numunelerin durumunun belirlenmesi için uygundur.
EN IEC 60156 standardı, güç transformatörlerinde, şalt cihazlarında, devre kesicilerde, reaktörlerde ve yüksek gerilim ekipmanlarında kullanılan transformatör yağlarının ve diğer yalıtım sıvılarının elektriksel yalıtım performansını değerlendirmek için gereklidir. Bu standart, transformatör üreticileri, elektrik şirketleri, test laboratuvarları ve bakım kuruluşları tarafından yaygın olarak uygulanmaktadır.
EN IEC 60156 standardının temel amacı, artan bir alternatif akım (AC) elektrik alanına maruz kaldığında bir yalıtım sıvısının elektriksel olarak arızalandığı gerilimi belirlemektir. Ölçülen arıza gerilimi, yalıtım sıvısının durumunu gösterir ve şunlar için uygun olup olmadığını belirlemeye yardımcı olur:
Arıza gerilimi, yalıtım kalitesinin temel göstergelerinden biridir. Bir yalıtım sıvısı normalde enerjili iletkenler arasında elektrik akımının akmasını engeller. Gerilim arttıkça,
Bunun gerçekleştiği gerilime dielektrik kırılma gerilimi denir. Daha yüksek kırılma gerilimi genellikle daha iyi elektrik yalıtımını gösterir.
EN IEC 60156 standardı şunları içerir:
Aynı zamanda bu standart şunlar için uygundur:

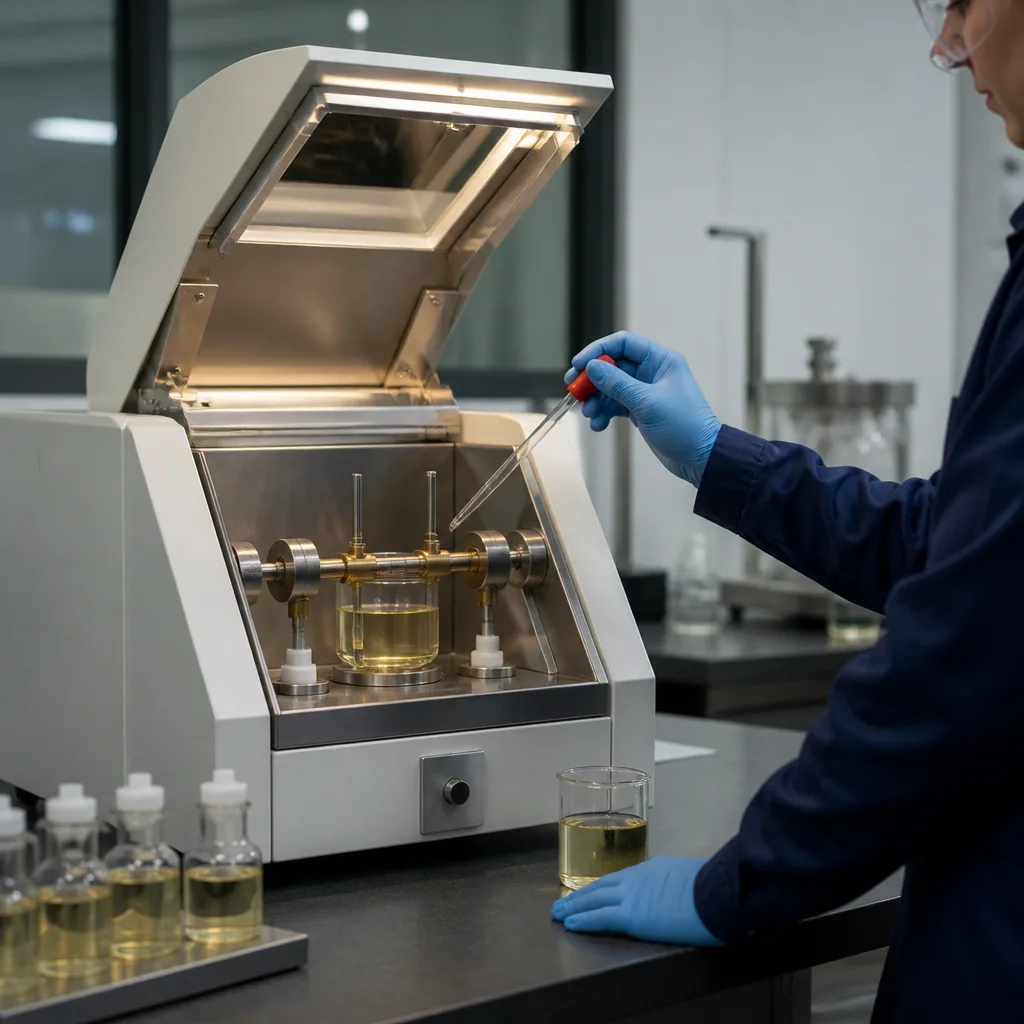

Bu standart, yağ durumunun tam bir değerlendirmesini sağlamayı amaçlamaz, bunun yerine, önemli bir özellik olarak dielektrik dayanımını değerlendirir. Test, yalıtım sıvısına daldırılmış iki standartlaştırılmış elektrot arasında elektriksel kırılma oluşturmak için gereken voltajı ölçer. Test süreci şu adımları izler:
Bu testler, şunlardan oluşan bir dielektrik arıza test cihazı gerektirir:
Modern cihazlar otomatik olarak,
Tek bir arıza olayına güvenmek yerine, bu standart aynı numune üzerinde birden fazla ardışık ölçüm yapılmasını gerektirir. Her test arasında,
Son bildirilen değer genellikle arıza gerilimlerinin aritmetik ortalamasıdır.
Dielektrik dayanımını önemli ölçüde azaltabilecek çeşitli faktörler bulunmaktadır:
Bu parçacıklar yerel elektrik alanlarını yoğunlaştırır ve erken arızayı teşvik eder.
Bu kirleticiler dielektrik performansını düşürür.
Doğru yağ örneklemesi çok önemlidir. Yanlış örnekleme şunlara yol açabilir:
Bu da yapay olarak düşük arıza gerilimi sonuçlarına neden olur. IEC 60475 standardı, doğru örnekleme prosedürleri için yaygın olarak referans alınır.
EN IEC 60156 standardı şu alanlarda yaygın olarak kullanılmaktadır:
EN IEC 60156 standardı, şunlar dahil olmak üzere, sıklıkla tamamlayıcı yalıtım yağı standartlarıyla birlikte sıklıkla kullanılır:
Bu standartlar birlikte, yalıtım sıvısı kalitesinin kapsamlı bir değerlendirmesini sağlar.
EN IEC 60156 standardı, şu alanlarda yaygın olarak uygulanmaktadır:
Elektrik yalıtım arızası, transformatör ve yüksek gerilim ekipman arızalarının önde gelen nedenlerinden biridir. Dielektrik kırılma geriliminin ölçülmesi, yalıtım arızasına yol açmadan önce nemi, kirlenmeyi ve yağ bozulmasını belirlemeye yardımcı olur, ekipman ömrünü uzatır ve bakım maliyetlerini azaltır. EN IEC 60156 standardına uygun düzenli testler, öngörücü bakımı destekler ve güç sistemlerinin güvenilirliğini artırır.
