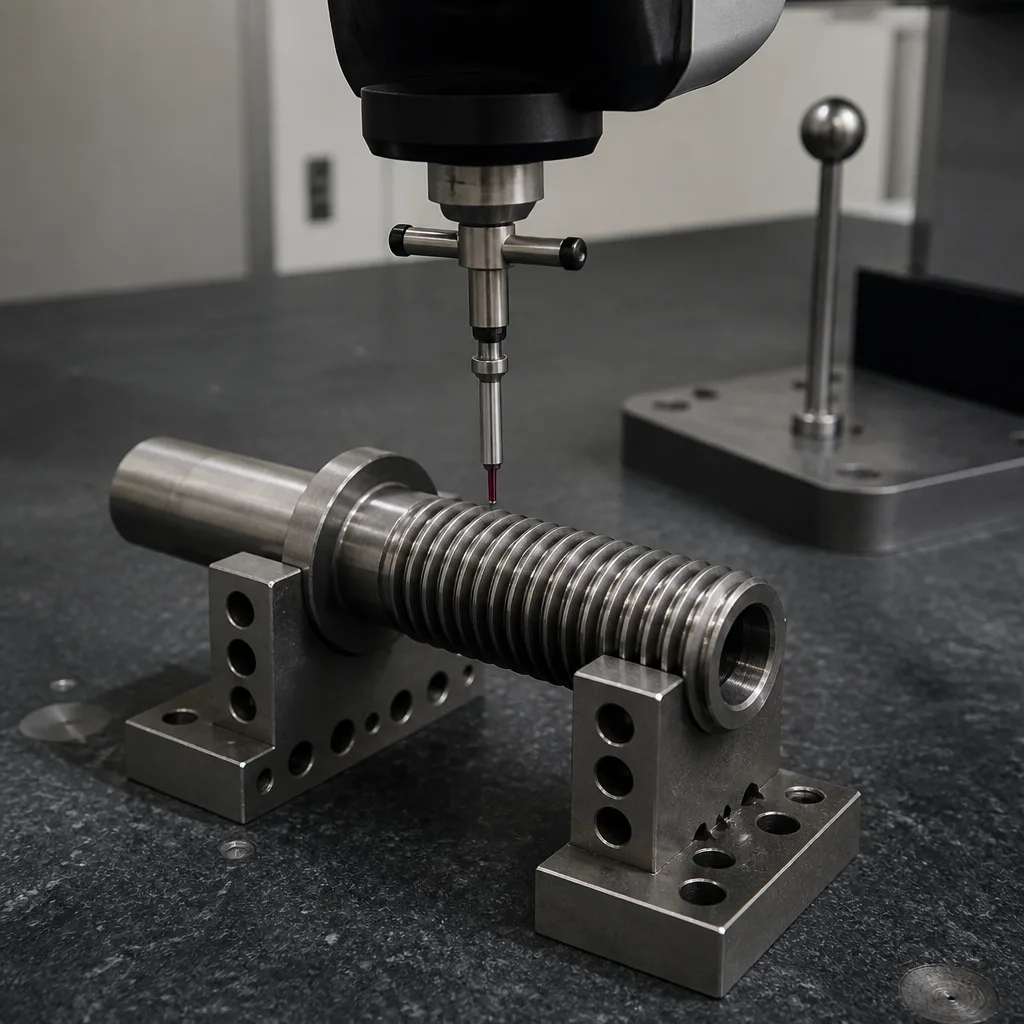

SAE AS8879 Vida Dişleri - UNJ Profili, İnç

Otomotiv Mühendisleri Derneği (SAE) tarafından geliştirilen bir havacılık standardı olan “SAE AS8879 Vida dişleri - UNJ profili, inç” standardında, UNJ profil inç serisi vida dişlerinin özellikleri açıklanmaktadır. Bu özellikler arasında dış dişin kökünde 0,18042P ila 0,15011P arasında zorunlu kontrollü bir yarıçap ve dış dişin maksimum kök yarıçapını karşılamak için hem dış hem de iç dişlerin küçük çapının 0,5625H’lik temel diş yüksekliği sağlayacak şekilde artırılması yer alır. Bu standart ayrıca şu detaylı gereksinimleri içerir:

• UNJ temel profili ve tasarım profilleri.
• 0,060 ila 6,000 inç arasındaki nominal diş çapları için standart çap-adım kombinasyonları serisi.
• Standart diş sınıfları ve şekil toleransları.
• Diş boyutları ve toleransları için formüller.
• UNJ dişlerinin belirlenme yöntemi.
• Muayene ve doğrulama gereksinimleri.
• Havacılık vidaları, cıvatalar, somunlar, şaft ve yatak tutucu vida dişleri, sıvı bağlantı parçaları ve diğer bileşen diş boyutları için seçilmiş çap-adım kombinasyonları tabloları.
• UNJ vida dişleri için sınırlayıcı boyut ve toleransları gösteren tablolar.
• UNJ diş boyutları ve toleransları için semboller.

UNJ profili, yüksek gerilimli, yorulma açısından kritik havacılık uygulamaları için tasarlanmış, inç tabanlı özel bir vida dişi standardıdır. Gerilim yoğunlaşmasını en aza indirmek için dış dişin kökünde zorunlu, kontrollü bir yarıçapa sahiptir ve bu yarıçapı karşılamak için hem iç hem de dış dişlerde artırılmış bir küçük çapa sahiptir.

UNJ profilinin temel özellikleri şu şekildedir:

• Amaç: Bağlantı elemanlarının çekme gerilme alanını artırmak ve havacılık, uzay ve yüksek performanslı uygulamalarda maksimum yorulma dayanımı sağlamak için geliştirilmiştir.
• Tasarım farkı: Düzensiz, keskin köklere sahip olabilen standart UN dişlerinin aksine, UNJ dişleri genellikle SAE AS8879 standardı tarafından belirlenen hassas, daha büyük bir kök yarıçapı gerektirir.
• İç dişler: İç dişler (somunlar), dış vidanın daha büyük, yuvarlak kökü için boşluk sağlamak üzere artırılmış bir küçük çapa sahiptir.
• Uyumluluk: Daha büyük kök yarıçapı nedeniyle, dış UNJ dişi standart bir UN somununa uyamaz.
• Tanımlama: UNJ ürünleri, diş tanımında “J” harfi ile tanımlanır.

Kısaca SAE AS8879 standardı, UNJ profil inç serisi vida dişlerinin özelliklerini tanımlar. Bu standart, dış dişlerde zorunlu kontrollü kök yarıçapı ve hem dış hem de iç dişlerde artırılmış küçük çap ile dişleri belirtir. Bu tasarım, standart UN dişlerine kıyasla daha yüksek yorulma dayanımı ve gerilme yoğunlaşmalarına karşı daha iyi direnç sağlar ve bu da onu zorlu havacılık ve yüksek güvenilirlik uygulamaları için ideal hale getirir.

UNJ profilinin belirgin özellikleri şunları içerir:

• Kontrollü kök yarıçapı: Dış dişler, kökte düzgün, sürekli bir yarıçap gerektirir (tipik olarak 0,15011P ile 0,18142P arasında, burada P adımdır). Bu, çatlaklara neden olabilecek keskin köşeleri ortadan kaldırır.
• Artırılmış küçük çap: Hem dış hem de iç dişler, daha büyük kök yarıçapını karşılamak için 0,5625H temel diş yüksekliğine sahiptir.
• Standart UN dişlerle değiştirilemez: UNJ dişler, kontrollü koşullar altında birçok eşleşme senaryosunda uyumluluğu korusalar da normal UN (birleşik) veya metrik MJ profilleri ile tamamen değiştirilebilir değildir.
• Diş sınıfları: Öncelikle havacılık bağlantı elemanları için 3A/3B gibi yüksek hassasiyetli sınıflarla kullanılır.

SAE AS8879 standardı, ABD askeri şartnamesi “MIL-S-8879 Artırılmış küçük çaplı kontrollü yarıçaplı köklü vida dişleri” standardının doğrudan halefi olarak geliştirilmiştir. Askeri şartname yürürlükten kalktığında, SAE hem ticari hem de savunma kullanımı için standardı korumak ve güncellemek üzere devralmıştır.

Bu standart hem Federal Havacılık İdaresi (FAA) hem de Savunma Bakanlığı (DoD) uygulamalarının gereksinimlerini karşılamaktadır.

UNJ dişler şunlarda tercih edilir:

• Uçak ve uzay aracı yapısal bileşenleri
• Yüksek titreşimli ortamlar
• Kritik yorulma yüküne maruz kalan parçalar (cıvatalar, vidalar, bağlantı elemanları)
• Üstün tane akışı ve mukavemet için haddelenmiş dişler gerektiren uygulamalar

Kontrollü kök yarıçapı, havacılık operasyonlarında tipik olan döngüsel yüklemede kritik olan yorulma ömrünü önemli ölçüde iyileştirir.

Bu standart ile ilgili pratik hususlar şunlardır:

• Üretim: Dış UNJ dişleri, kontrollü kök yarıçapı ve faydalı sıkıştırma gerilimleri elde etmek için genellikle diş yuvarlama yöntemiyle üretilir.
• Muayene: Özel ölçüm gerektirir (kök yarıçapı doğrulaması dahil). Kategori 1 ve diğer muayene seviyeleri standartta tanımlanmıştır.
• İçten dişli kılavuzlar: Standart UN kılavuzlar genellikle kabul edilebilir UNJ içten dişliler üretebilir, ancak SAE AS8879 standardı limitlerine göre doğrulama gereklidir.

SAE AS8879 standardı, havacılık endüstrisinde yüksek performanslı inç serisi dişli bağlantı elemanları için başvurulacak standart olmaya devam etmekte ve arızanın kabul edilemez olduğu yerlerde güvenilirliği sağlamaktadır.

SAE AS8879 standardı şu nedenlerle gerekli görülmektedir:

• Kritik montajlarda diş arızasını önler: Uçak ve uzay aracı yapılarında genellikle alüminyum, titanyum ve kompozitler gibi daha zayıf iç dişlere sahip olabilen hafif malzemeler kullanılır. Bu standart, bu malzemeleri güçlendiren ve şu riskleri azaltan güvenilir dişli insert sistemlerini tanımlamaya yardımcı olur:
  • Diş sıyırma
  • Titreşimden gevşeme
  • Yorgunluğa bağlı arıza

Havacılıkta, arızalı bir bağlantı elemanı çok pahalı bir soruna veya çok daha kötüsüne dönüşebilir.

• Değiştirilebilirliği sağlar: Sektör genelindeki üreticiler, tedarikçiler ve bakım ekipleri, parçaların tutarlı bir şekilde uymasını gerektirir. Bu standart, farklı tedarikçilerden gelen insertlerin ve dişli bileşenlerin uyumlu olmasını sağlamak için ortak boyut ve performans gereksinimleri sunar.
• Bakım ve onarımı destekler: Tekrarlanan montaj / demontaj sırasında diş hasarı yaygındır. Bu standart, hasarlı dişleri orijinal veya geliştirilmiş mukavemete geri döndüren ek sistem tanımlayarak onarılabilir olmayı destekler. Bu, bileşen ömrünü uzatır ve değiştirme maliyetlerini azaltır.
• Titreşim direncini artırır: Havacılık ortamları yoğun titreşim, termal döngü ve mekanik yükler içerir. Bu standart, dişli aksamların bu koşullar altında ön yükü ve yapısal bütünlüğü korumasını sağlamaya yardımcı olur.
• Kalite ve sertifikasyon uyumluluğu: Havacılık programları izlenebilir, doğrulanmış bileşenler gerektirir. Bu standart ile uyumlu donanım kullanımı şunları destekler:
  • Kalite testi
  • Tedarikçi onayı
  • Düzenleyici ve müşteri gereksinimleri

Bu, özellikle askeri tedarik sistemleri gibi kuruluşlarla uyumlu programlar için önemlidir.
