ASTM C297/C297M Sandviç Yapıların Düzlemsel Çekme Mukavemeti için Standart Test Yöntemi

Amerikan Test ve Malzeme Kuruluşu (ASTM) tarafından yayınlanan “ASTM C297/C297M Sandviç yapıların düzlemsel çekme mukavemeti için standart test yöntemi“ standardında, birleştirilmiş sandviç panelin çekirdeğinin, çekirdek-yüzey bağının veya yüzeyinin düzlemsel çekme dayanımını belirleyen bir test yöntemi açıklanmaktadır. İzin verilen çekirdek malzeme formları, sürekli yapıştırma yüzeylerine sahip olanlar (örneğin balza ağacı ve köpükler) ve süreksiz yapıştırma yüzeylerine sahip olanlar (örneğin petek yapı) içerir.

Sandviç panellerde, kaplama stabilitesini korumak ve kaplamalar ile çekirdek arasında yük transferine izin vermek için çekirdek-kaplama bağ bütünlüğü gereklidir. Bu test yöntemi, çekirdek-kaplama bağlarının mukavemeti ve kalitesi hakkında bilgi sağlamak için kullanılabilir. Ayrıca, çekirdek malzemesi için düzlemsel çekme mukavemeti verileri üretmek için de kullanılabilir. Esas olarak yapıştırılmış sandviç paneller için bir kalite kontrol testi olarak kullanılırken, yapısal tasarım özellikleri, malzeme özellikleri ve araştırma ve geliştirme uygulamaları için düzlemsel çekme mukavemeti verileri üretmek için de kullanılabilir.

Düzlemsel çekme mukavemetini etkileyen ve bu nedenle raporlanması gereken faktörler şunlardır:

• Kaplama malzemesi
• Çekirdek malzemesi
• Yapıştırıcı malzeme
• Malzeme imalat yöntemleri
• Kaplama istifleme sırası ve toplam kalınlık
• Çekirdek geometrisi (hücre boyutu, hücre duvarı kalınlığı)
• Çekirdek yoğunluğu
• Yapıştırıcı kalınlığı
• Numune geometrisi
• Numune hazırlama
• Numune şartlandırma
• Test ortamı
• Numune hizalama
• Yükleme prosedürü
• Test hızı
• Kaplama boşluk içeriği
• Yapıştırıcı boşluk içeriği
• Kaplama hacim yüzdesi takviyesi

Bu test yönteminden elde edilebilecek özellikler arasında düzlemsel çekme mukavemeti yer almaktadır.

ASTM C297/C297M standardı test yöntemi, panelin düzlemine dik yöndeki dayanımı değerlendirir veya çekirdek malzemenin kendisini, çekirdek ile kaplamalar (dış yüzeyler) arasındaki bağı ya da kaplamaları odak noktasına alır.

Sandviç paneller, yüksek mukavemet-ağırlık oranları nedeniyle havacılık, denizcilik, ulaşım ve inşaat gibi sektörlerde yaygın olarak kullanılan hafif kompozit yapılardır. Şunlardan oluşurlar:

• İki ince, sert yüzey (genellikle metal, karbon fiber veya kompozitlerden yapılmıştır).
• Bunların arasına sıkıştırılmış kalın, hafif bir çekirdek (köpük, balsa ağacı veya petek yapılar gibi).

Çekirdek yalıtım ve kesme direnci sağlarken, yüzeyler eğilme yüklerini karşılar. Çekirdek ve yüzeyler arasındaki bağ bütünlüğü, genel performans için kritik öneme sahiptir.

ASTM C297/C297M standardı test yöntemi, bir yük panelin düzlemine dik (normal) olarak uygulandığında çekme dayanımını ölçer. Bu, düzlemsel çekme olarak bilinir ve şunların değerlendirilmesine yardımcı olur:

• Çekirdek-yüzey bağ kalitesi ve dayanımı.
• Çekirdek malzemenin düzlemsel çekme özellikleri.
• Ayrılma veya çekirdek kayması gibi potansiyel arıza modları.

Bu yöntem esas olarak yapıştırılmış paneller için bir kalite kontrol aracıdır, ancak yapısal tasarım, malzeme özellikleri ve araştırmayı da destekler.

Bu yöntem şu adımları izler:

• Numune hazırlığı: Kare numuneler kesilir (genellikle panel kalınlığına uygun). Kalın yükleme blokları (genellikle çelik) yapıştırıcı kullanarak her iki yüzeye veya doğrudan çekirdeğe yapıştırılır.

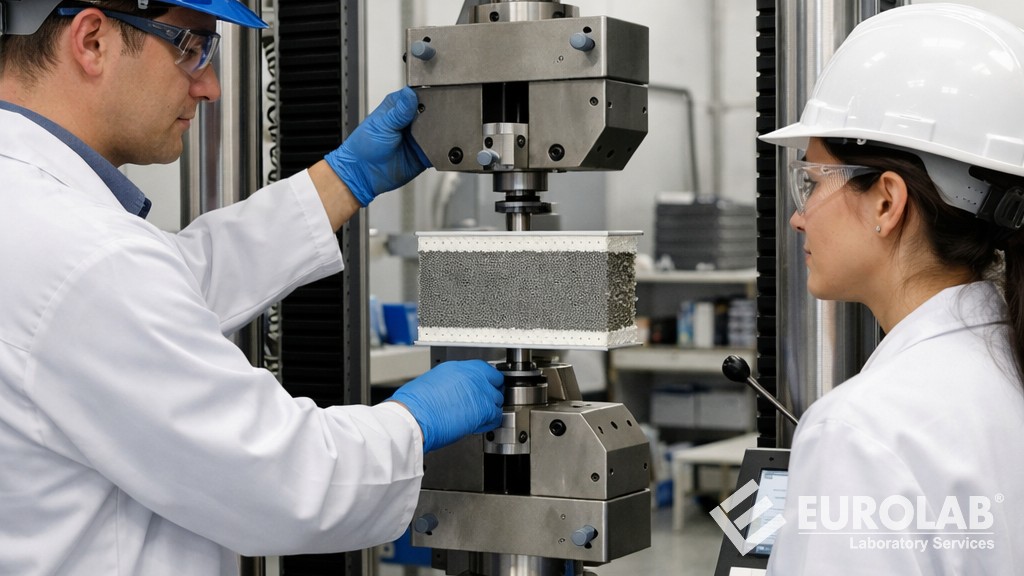

• Kurulum: Tek eksenli gerilim uygulamak için kendinden hizalı fikstürlere sahip evrensel bir test makinesi kullanılır. Yük, yapıştırılmış bloklar aracılığıyla iletilir.
• Test: Arıza oluşana kadar kontrollü bir hızda gerilim uygulanır. Maksimum yük ve arıza modu (örneğin çekirdek arızası, yapıştırıcı bağ arızası) kaydedilir.

Güvenilir sonuçlar için en az beş numune önerilir.

ASTM C297/C297M standardı, sandviç panellerin düzlem dışı yükler altında güvenilir bir şekilde performans göstermesini sağlayarak, gerçek dünya kullanımında ayrılmayı veya arızayı önler. Bu standart, uçak iç mekanları veya tekne gövdeleri gibi yüksek performanslı sektörlerdeki malzemelerin sertifikalandırılması için gereklidir.

Bu standart, ince ve sert yüzeylere (kaplamalara) sahip, hafif bir çekirdeğe yapıştırılmış kompozit panellerden oluşan sandviç yapıların düzlemsel çekme dayanımını ölçmek için standartlaştırılmış ve güvenilir bir yöntem sağladığı için kritik bir standarttır. Bu özellik, bu malzemelerin zorlu uygulamalarda yapısal bütünlüğünü ve performansını sağlamak için gereklidir.

Bu standardın önemli olmasının temel nedeni, çekirdek ve yüzeyler arasındaki bağı değerlendirmektir. Sandviç panellerde:

• Yüzeyler eğilme yüklerini taşır.
• Çekirdek, kayma direnci sağlar ve yüksek sertlik için yüzeyleri ayırır.
• Güçlü yapışma, bileşenler arasında yük transferi için ve yüzeylerin gerilme altında bükülmesini veya ayrılmasını önlemek için hayati öneme sahiptir.

Zayıf bağlar, panelin aniden sertliğini ve mukavemetini kaybettiği yaygın ve felaket bir arıza modu olan delaminasyona (katmanların ayrılması) yol açar. Düzlemsel gerilim, düzlem dışı yükleri (panele dik) simüle ederek bu bağı ve çekirdeğin çekme dayanımını doğrudan test eder.

Sandviç paneller, mükemmel mukavemet-ağırlık oranları nedeniyle yaygın olarak kullanılır ve ağırlığa duyarlı yapılar için idealdir. ASTM C297/C297M standardı, bu panellerin şu alanlarda güvenli ve güvenilir olmasını sağlar:

• Havacılık: Uçak zeminleri, gövde bölümleri, kanatlar ve iç mekanlar (örneğin ticari jetlerde ve uzay araçlarında).
• Denizcilik: Tekne gövdeleri ve güverteleri.
• Ulaşım: Otomotiv panelleri, kamyon gövdeleri ve demiryolu bileşenleri.
• İnşaat ve spor malzemeleri: Hafif yapısal elemanlar.

Bu uygulamalardaki arızalar, özellikle havacılıkta, uçuş yükleri altında yapısal çökmeye yol açabilecek katman ayrılması durumunda güvenliği tehlikeye atabilir.

Güvenliğin ötesinde bu standart, daha geniş kullanım alanlarına da sahiptir:

• Kalite kontrolü: Üretimde tutarlı yapıştırmanın doğrulanması için birincil kullanım alanıdır.
• Tasarım ve malzeme seçimi: Mühendislik hesaplamaları, spesifikasyonlar ve optimizasyon için veri sağlar.
• Araştırma ve geliştirme: Yeni çekirdeklerin (örneğin köpükler, petek yapılar), yapıştırıcıların veya kaplamaların değerlendirilmesine yardımcı olur.

Kısaca ASTM C297/C297M standardı, hafif kompozit yapılarda arızaları önlemek, yeniliği desteklemek ve kritik endüstrilerde yüksek güvenlik standartlarını korumak için vazgeçilmezdir.

Kuruluşumuz, yıllardır yetkin ve deneyimli bir kadro ile müşterilerinin ihtiyaçlarını anlamakta, ihtiyaç duydukları ileri test hizmetlerini vermekte ve yönetim sistemlerinin kurulması, uygulanması ve iyileştirilmesi konusunda yardımcı olmaktadır. Bu çerçevede işletmelere “ASTM C297/C297M Sandviç yapıların düzlemsel çekme mukavemeti için standart test yöntemi“ standardına uygun test hizmetleri de verilmektedir.
