ASTM E1592 Tekdüze Statik Hava Basıncı Farkı Yöntemiyle Sac Çatı ve Cephe Sistemlerinin Yapısal Performansının Test Edilmesi

Amerikan Test ve Malzeme Kuruluşu (ASTM) tarafından geliştirilen, “ASTM E1592 Tekdüze statik hava basıncı farkı yöntemiyle sac çatı ve cephe sistemlerinin yapısal performansının test edilmesi“ standardında, bir test odası veya destek yüzeyi kullanılarak, düzgün statik hava basıncı farkları altında, çatı veya dış cephe sistemleri için sac levha panellerin ve ankraj-panel bağlantılarının yapısal performansının değerlendirilmesine yönelik bir test yöntemi açıklanmaktadır.

Bu test yönteminin hükümleri, 0,3 ila 1,3 mm kalınlık aralığındaki dik dikişli, trapezoidal, nervürlü veya oluklu metal paneller için geçerlidir ve tek katmanlı yapıya veya çok katmanlı yapının tek bir sac levha katmanına uygulanan düzgün basıncın değerlendirilmesine uygulanır. Bunlar, kompozit veya çok katmanlı yapılarda meydana gelebilecek yük paylaşımını belirlemek için bir numunenin yapımına ilişkin gereklilikleri kapsamaz. Örneğin,

• Ahşap kaplama üzerine metal kaplama.
• Oluklu veya şekillendirilmiş metal paneller arasına sıkıştırılmış yalıtımın saha montajları.

Bu test yönteminin doğru kullanımı, basınç ve sapma ölçümünün prensipleri hakkında bilgi gerektirir. Bu test yöntemi, belirli bir sistemin yapısal performansını çeşitli destek aralıkları için değerlendirmek veya belirli bir kurulumun yapısal performansını doğrulamak için kullanılabilecek isteğe bağlı cihazları ve prosedürleri tanımlar.

Bu test yöntemi, düzgün statik hava basıncı farkı altında yapısal performansı değerlendirmek veya doğrulamak için standart bir prosedür sağlar. Bu prosedür, düzgün yüklerin dış bina yüzey elemanları üzerindeki etkilerini temsil etmeyi amaçlamaktadır. Ayrıca, farklı açıklıklardaki test sonuçları arasında interpolasyon yaparak yük-açıklık tabloları için veri geliştirmek de mümkündür.

Test sonuçları, güvenlik faktörü uygulayarak izin verilen tasarım yüklerini belirlemek için kullanılır. Bu sırada bir duvarın veya çatının ve bileşenlerinin veya her ikisinin performansı, imalat, montaj ve ayarlamaya bağlıdır. Numune, gerçek yapıyı yakından temsil etmelidir. Hizmette, performans ayrıca destekleyici yapının rijitliğine ve bileşenlerin çeşitli nedenlerden kaynaklanan bozulmaya, titreşime, termal genleşme ve büzülmeye karşı direncine de bağlı olabilir.

ASTM E1592 standardı, tekdüze statik hava basıncı farklarına maruz kaldığında sac çatı ve cephe sistemlerinin yapısal performansını değerlendirmek için bir prosedür sağlar. Bu, özellikle rüzgar yüklerine, özellikle de yüksek rüzgarlı bölgelerde dış bina cephelerini etkileyebilecek kaldırma kuvvetlerine karşı direnci değerlendirmek için önemlidir.

Bu standardın birincil amacı, metal panellerin ve bağlantı elemanlarının (klipsler, vidalar veya ankrajlar gibi) simüle edilmiş rüzgar basıncı altında ne kadar iyi performans gösterdiğini belirlemektir. Test, çatılar ve duvarlar üzerindeki rüzgar etkilerini temsil etmek için düzgün statik hava basıncı (pozitif veya negatif) uygular. Üreticilere, mühendislere, mimarlara ve bina yetkililerine şu konularda yardımcı olur:

• Yapısal bütünlüğü doğrulamak.
• İzin verilen yük kapasitelerini belirlemek.
• Tasarım amaçları için yük / açıklık tabloları oluşturmak.
• Uluslararası bina kodu (IBC) ve benzer düzenlemeler gereksinimleri gibi kodlarda ürün onaylarını desteklemek.

Bazı diğer standartların aksine (örneğin sistemleri geniş derecelendirme sınıflarına ayıran UL 580 standardı), ASTM E1592 standardı, arızaya kadar test eder ve performans sınırları hakkında ayrıntılı, nicel veriler sağlar. Bu standart, genellikle kenet kenarlı, trapezoidal, nervürlü veya oluklu metal paneller için referans alınır.

Açıklanan test yöntemi şunlar için geçerlidir:

• Kalınlıkları tipik olarak 0,3 ila 1,3 mm arasında değişen sac metal paneller.
• Tek katmanlı sistemler veya çok katmanlı montajlardaki dış metal katman.
• Hem panellerin kendilerinin hem de ankraj-panel bağlantılarının değerlendirilmesi.
• Gerçek dünyadaki çatı veya duvar desteklerini simüle eden açık çerçeveleme (örneğin aşıklar veya kirişler) üzerine monte edilmiş sistemler.

Ancak şu sayılanlar bu standardın kapsamı dışındadır:

• Yük paylaşımının gerçekleştiği kompozit veya çok katmanlı sistemler (örneğin ahşap kaplama üzerine metal veya yalıtımlı sandviç paneller).
• Dinamik rüzgar etkileri (rüzgarın ani şiddeti gibi), sadece statik basınç kullanılır.
• Hava kaçağı, su sızması veya diğer performans yönleri (bunlar ASTM E1680 veya ASTM E1646 gibi ilgili standartlar tarafından ele alınmaktadır).

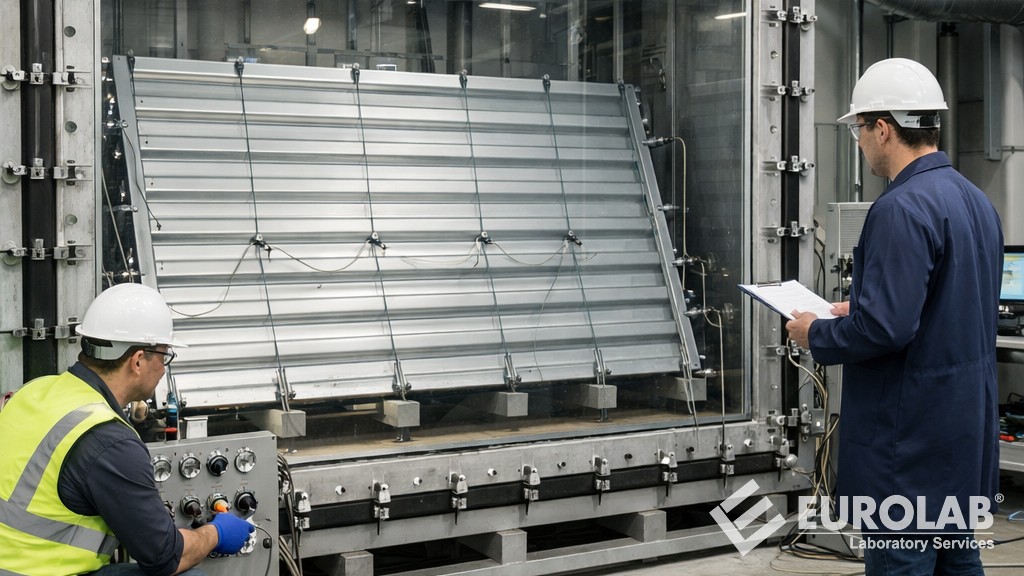

Test düzeneği tipik olarak şunları içerir:

• Çatı veya dış cephe sisteminin temsili bir bölümünün (genellikle birkaç panel genişliğinde ve birden fazla açıklık uzunluğunda) rijit bir test çerçevesine veya kapalı bir basınç odasına monte edilmesi.
• Kontrollü, düzgün hava basıncının (kaldırma simülasyonu için negatif, gerekirse aşağı doğru yük için pozitif) artımlı adımlarla uygulanması.
• Sapmaların ölçülmesi, davranışın gözlemlenmesi ve arıza meydana gelene kadar devam edilmesi (örneğin panel burkulması, dikiş ayrılması, bağlantı elemanının kopması veya aşırı deformasyon).
• Anahtar verilerin kaydedilmesi: basınç seviyeleri, arıza modları ve elde edilen maksimum yükler.

Test genellikle şu protokollere uyar:

• Kapsamlı yük tabloları geliştirmek için birden fazla açıklık veya konfigürasyon.
• İzin verilen tasarım değerleri için uygulanan güvenlik faktörleri (örneğin izin verilen gerilme tasarımı veya yük ve direnç faktörü tasarımı).

Prosedür, tekrarlanabilirliği ve doğruluğu vurgulayarak sonuçların farklı üreticiler ve ürünler arasında karşılaştırılabilir olmasını sağlar.

Birçok metal çatı kaplama üreticisi, rüzgar kaldırma derecelendirmelerini desteklemek için ASTM E1592 standardı test sonuçlarını yayınlamaktadır. Bunlar, bina kodlarının belirli tasarım basınçlarını zorunlu kıldığı kasırga eğilimli veya yüksek rüzgarlı bölgelerde çok önemlidir. Bu standart, sistemin eksiksiz değerlendirilmesi için genellikle diğer standartlarla (örneğin su geçirgenliği için ASTM E1646 standardı) birlikte kullanılır.

ASTM E1592 standardı, özellikle yüksek rüzgarlara, kasırgalara veya şiddetli hava koşullarına eğilimli bölgelerde, inşaat ve metal çatı / cephe kaplama sektöründe şu nedenlerle kritik öneme sahiptir:

• Yapısal güvenlik ve güvenilirliği sağlar
• Bina kodları ve yönetmeliklerine uygunluğu destekler
• Detaylı, nicel performans verileri sağlar
• Piyasa güvenini artırır ve daha iyi tasarım sağlar

Sonuç olarak ASTM E1592 standardı, metal çatı ve dış cephe sistemlerinin rüzgar kaynaklı yüklere karşı güvenilirliğini ve emniyetini sağlamak için temel bir test yöntemi olmaya devam etmektedir. İnşaat sektöründe tutarlı, bilimsel temelli performans verilerini teşvik eder.
