IEC 331 Elektrik Kablolarının Yangına Dayanıklılık Özellikleri

Uluslararası Elektroteknik Komisyonu (IEC) tarafından yayınlanan “IEC 331 Elektrik kablolarının yangına dayanıklılık özellikleri” standardında, kabloların belirli bir süre yangına maruz kaldıklarında devre bütünlüğünü koruduklarından emin olmak için uygulanan test yöntemleri açıklanmaktadır. Başka bir deyişle bu standart, acil durum aydınlatması, yangın alarmları, havalandırma kontrolleri ve benzer sistemler için kritik öneme sahip olan yangın sırasında bir kablonun hala çalışıp çalışmayacağını test etmek amacı ile tasarlanmıştır.

IEC 331 standardının yerini daha sonra şu standartlar almıştır:

• IEC 60331 Yangın koşullarında elektrik kabloları için testler - Devre bütünlüğü: Bu standart, kabloların yangına dayanıklılığı için geliştirilmiş bir standart ailesidir. Bu standart serisinin amacı, yangına dayanıklılık sağlamaktır (devre bütünlüğü).
• IEC 60332 Yangın koşullarında elektrik ve optik fiber kablolar üzerinde yapılan testler: Bu standart alev geciktirici kabloları kapsar (yangına dayanıklı kablolarla aynı şey değildir). Bu standart serisinin amacı, alev geciktiricilik sağlamaktır (kendiliğinden sönme).

IEC 60331 kabloların yangına dayanıklılığı standardı, enerji santralleri, hastaneler, havaalanları, tüneller ve yüksek binalar gibi güvenliğin en önemli olduğu ortamlarda, yangın sırasında kritik sistemlerin kesintisiz çalışmasını sağlamak hayati önem taşır. Bu standart, elektrik kablolarının yangına dayanıklılığını değerlendirmek için geliştirilen, dünya çapında kabul görmüş bir ölçüttür.

Bu standart, kabloların yangın sırasında belirli bir süre boyunca elektrik taşımaya devam etmesini ve acil durum aydınlatması, alarmlar, iletişim sistemleri ve yangın pompaları gibi temel ekipmanlara güç sağlamasını garanti eder.

Bu standardın temel amacı, gerçek yangın senaryolarını simüle etmek ve bir kablonun bu tür koşullarda hala çalışıp çalışamayacağını değerlendirmektir. IEC 60331 standardı testini geçen kablolar, yangına dayanıklı kablolar veya devre bütünlüğü kabloları olarak adlandırılır. Ancak bu standart, farklı bir standarda, örneğin IEC 60332 standardına göre test edilen alev geciktirici kablolarla karıştırılmamalıdır.

IEC 60331 standardı aynı başlık altında yayınlanan şu alt bölümlerden oluşmaktadır:

• “IEC 60331-1 Bölüm 1: 0,6/1,0 kV’a kadar ve toplam çapı 20 mm’yi aşan anma gerilimine sahip kablolar için en az 830 derece sıcaklıkta şokla yangına karşı test yöntemi” standardında, belirtilen koşullar altında yangına ve mekanik şoka maruz kaldığında devre bütünlüğünü koruması gereken kablolar için bir test yöntemi açıklanmaktadır. Bu standart, 80 Volt’un altındaki nominal gerilimler dahil olmak üzere, nominal gerilimi 600/1000 Volt’u aşmayan kablolar, metalik veri ve telekomünikasyon kabloları ve optik fiber kablolar için geçerlidir. Bu standart, toplam çapı 20 mm’den büyük kabloların test edilmesinde kullanılmak üzere tasarlanmıştır. Daha küçük çaplı kabloların IEC 60331-2 standardının aparat, prosedür ve gereklilikleri kullanılarak test edilmesi amaçlanmıştır.
• “IEC 60331-2 Bölüm 2: Bölüm 2: 0,6/1,0 kV’a kadar ve toplam çapı 20 mm’yi aşmayan anma gerilimine sahip kablolar için en az 830 derece sıcaklıkta şokla yangına karşı test yöntemi” standardında, belirtilen koşullar altında yangına ve mekanik şoka maruz kaldığında devre bütünlüğünü koruması gereken kablolar için bir test yöntemi açıklanmaktadır. Bu standart, 80 Volt’un altındaki nominal gerilimler, metalik veri ve telekom kabloları ve optik fiber kablolar dahil olmak üzere, nominal gerilimi 600/1000 Volt’u aşmayan kablolar için geçerlidir. Bu standart, toplam çapı 20 mm’den büyük olmayan kabloların test edilmesinde kullanılmak üzere tasarlanmıştır. Daha büyük çaplı kabloların, IEC 60331-1 standardının cihaz, prosedür ve gereklilikleri kullanılarak test edilmesi amaçlanmıştır.
• “IEC 60331-3 Bölüm 3: Anma gerilimi 0,6/1,0 kV’a kadar ve toplam çapı 20 mm’yi aşan kablolar için en az 830 derece sıcaklıkta şokla yangına yönelik test yöntemi” standardında, metal bir muhafaza içinde test edildiğinde ve belirtilen koşullar altında yangına ve mekanik şoka maruz kaldığında devre bütünlüğünü koruması gereken kablolar için bir test yöntemi açıklanmaktadır. Bu standart, 80 Volt’un altındaki anma gerilimi olanlar dahil olmak üzere, anma gerilimi 600/1000 Volt’u aşmayan kablolar, metalik veri ve telekom kabloları ve fiber optik kablolar için geçerlidir. Bu standart, 20 mm’den büyük olmayan genel çaplı kabloların test edilmesinde kullanılmak üzere tasarlanmıştır.
• “IEC 60331-4 Bölüm 4: 1 kV’tan yüksek, 30 kV’a kadar olan anma gerilimine sahip kablolar için en az 830 derece sıcaklıkta şokla yangına yönelik test yöntemi” standardında, belirtilen koşullar altında yangın ve mekanik şoka maruz kaldığında devre bütünlüğünün korunması için 0,6/1,0 kV’tan yüksek nominal gerilime sahip güç kabloları için önerilen alev uygulama süreleri ve alev sıcaklıkları dahil olmak üzere test aparatı ve prosedür açıklanmakta ve performans gereklilikleri verilmektedir. Bu test yöntemi, 120 mm2’ye kadar olan iletken boyutlarıyla sınırlıdır. 120 mm2 boyutlu iletken yapıları için test sonuçları, aynı kablo yapısının daha büyük kesitlerini de kapsar.
• “IEC 60331-12 Bölüm 12: Cihaz - En az 830 derece sıcaklıkta şokla yangın” standardında, yangın ve mekanik şoka maruz kaldığında devre bütünlüğünü korumak için gereken kabloların test edilmesinde kullanılacak test cihazı açıklanmaktadır. Test koşulu, nominal 850 derece sıcaklığa karşılık gelen kontrollü bir ısı çıkışına sahip bir aleve dayanır. Bu standart, 20 mm’den büyük çaplı kabloların test edilmesinde kullanılmak üzere tasarlanmıştır. Ayrıca, standart ekinde, test için kullanılan brülör ve kontrol sisteminin doğrulama yöntemi yer almaktadır (Ek A).

Testler genel olarak şu şekilde işler:

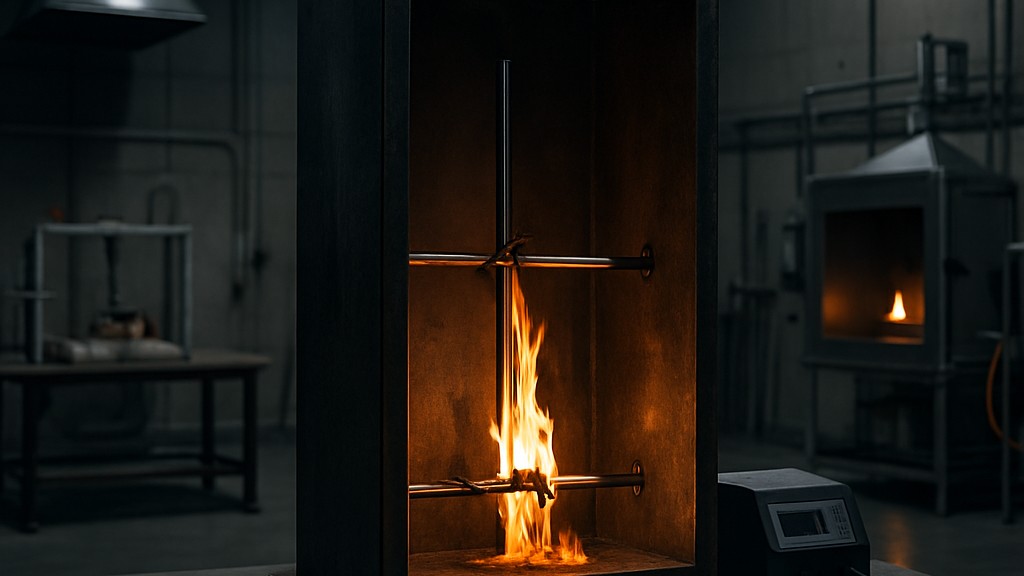

• Numune hazırlığı: Kablo numuneleri bir test düzeneğine yerleştirilir.
• Yangına maruz kalma: Kablolara belirli bir süre (genellikle 90 dakika) boyunca 830 derece ila 1.000 derece arasında bir alev uygulanır.
• Mekanik şok (isteğe bağlı): Kablolar, yangın sırasında gerçek hayattaki stresi simüle etmek için mekanik şoka veya su püskürtmeye maruz bırakılabilir.
• Gerilim uygulaması: Kablonun devre bütünlüğünü koruyup korumadığını kontrol etmek için test sırasında bir gerilim (genellikle 230 Volt veya daha yüksek) uygulanır.
• Geçme / kalma kriterleri: Kablo, kısa devre veya açık devre arızası olmadan testin tamamı boyunca gerilim taşımaya devam ederse geçer.

Kısaca IEC 60331 standardı, bir kablonun yangın sırasında çalışıp çalışmadığını test eder (yangına dayanıklılık). IEC 60332 standardı ise bir kablonun yangının yayılmasını sınırlayıp sınırlayamayacağını test eder (alev geciktirici). Bu standartlar birbirini tamamlayıcı niteliktedir ve kritik altyapılarda kullanılan kablolar genellikle her ikisine de uygundur.

Bu standartlar ile uyumlu kablolar genellikle şu alanlarda kullanılır:

• Yangın alarm sistemleri
• Acil durum aydınlatma sistemleri
• Sesli tahliye sistemleri
• Duman aspiratörlerine güç beslemeleri
• Toplu taşıma altyapısındaki can güvenliği sistemleri

Sonuç olarak bu standartlar, elektrik sistemlerinin yangın sırasında çalışmaya devam etmesini sağlayarak potansiyel olarak hayat kurtarmada ve mal hasarını azaltmada hayati bir rol oynar. Küresel altyapı güvenliği göz önünde bulundurarak gelişmeye devam ettikçe, bu ve benzer standartlar, kablo üreticilerinin ve bina tasarımcılarının yangına dayanıklılık ve güvenilirlik için sıkı gereklilikleri karşılamasını sağlar.
