Tek Bir Alev Kaynağı (Single Burning Item, SBI) Testi

Avrupa Birliği ülkelerinde satılan çoğu inşaat ürünü, tek bir alev kaynağı (single burning item, SBI) testi adı verilen yeni bir test yöntemi kullanılarak test edilmek ve sınıflandırılmak zorundadır. Avrupa Komisyonu’nun inşaat ürünleri direktifi, tüm üye devletlerin, çoğu yapı ürününü sınıflandırmak için her ülkede kullanılan geleneksel düzenleyici yöntemler yerine, sonunda bunu kullanmasını gerektirmektedir.

Komisyon yakın zamanda yapı ürünlerini A-F sınıflarına değerlendirme kriterlerini tanımlamıştır. Bunlar, “Yanma ürünlerinin sınıflandırılmasında SBI nasıl kullanılır?” başlıklı bir tabloda verilmiştir. Diğer test yöntemleri gerekli olsa da tek bir alev kaynağının (SBI) tüm döşeme dışı ürünleri, esas olarak yanmaz olarak sınıflandırılan inorganik ürünler dışındaki çoğu ürünün yaşadığı ana sınıflar olan A2, B, C ve D sınıflarına sınıflandırması gerekir.

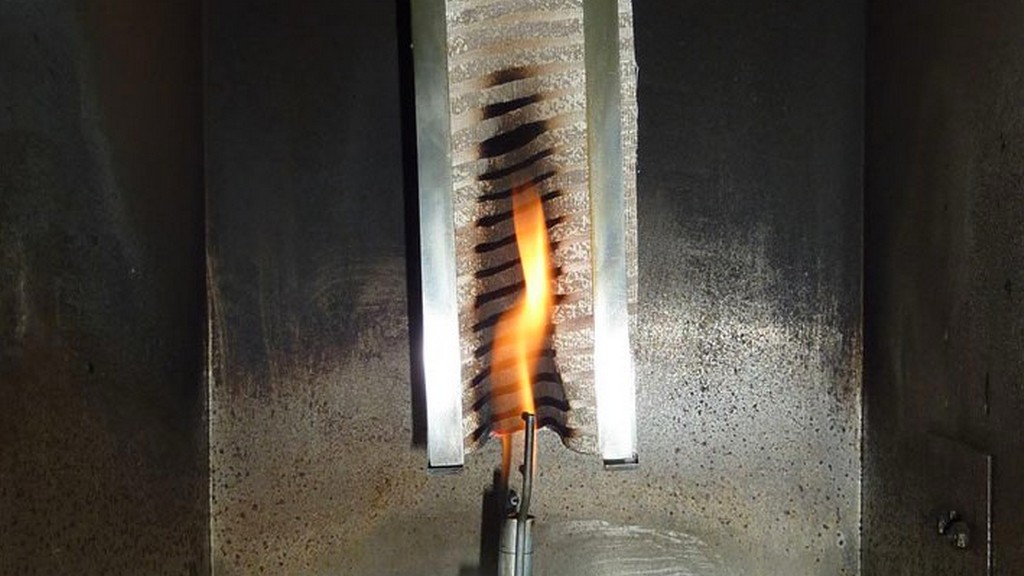

Tek bir alev kaynağı (SBI) testi, tek bir yanan ürün (propanla beslenen bir kum havuzu brülörü) tarafından termal saldırıya maruz bırakıldığında yapı ürünlerinin (döşemeler hariç) yangına tepki davranışını belirlemek için kullanılan bir test yöntemidir. Numune, bir egzoz sisteminin altındaki bir çerçeveye yerleştirilmiş bir arabaya monte edilir. Numunenin brülöre tepkisi enstrümantal ve görsel olarak izlenir. Isı ve duman salınım oranları enstrümantal olarak ölçülür ve fiziksel özellikler gözlem yoluyla değerlendirilir.

Tek bir alev kaynağı (SBI) testi için başvurulan standart, bir Avrupa standardı olan “EN 13823 Yapı ürünleri için yangına tepki testleri - Tek bir yanan madde tarafından termal saldırıya maruz kalan döşemeler hariç yapı ürünleri” standardıdır. Bu standartta, zeminler ve ilgili yasal düzenlemeler uyarınca yapı ürünlerinin yangına tepki performansının sınıflandırılması hakkındaki regülasyonda belirtilen ürünler hariç olmak üzere, tek bir yanan madde (SBI) tarafından termal saldırıya maruz bırakıldığında, yapı ürünlerinin yangına tepki performansını belirlemeye yönelik bir test yöntemi açıklanmaktadır. Hesaplama prosedürleri bu standart ekinde yer almaktadır (Ek A). Test yönteminin hassasiyetine ilişkin bilgiler ise Ek B’de yer almaktadır. Bu standart, esasen düz ürünlerin yangına tepki performansını belirlemek için geliştirilmiştir. Bazı ürün ailelerinin, örneğin doğrusal ürünlerin (borular, kanallar, kablolar gibi) işlenmesi özel kurallara ihtiyaç duyabilir.

Bu standardın amaçları doğrultusunda, EN ISO 13943 ve EN 13501-1 standartlarına verilen terimler ve tanımlar yanı sıra şu terimler ve tanımlar geçerlidir:

• Destek levhası, örneğin doğrudan serbest duran bir test örneğine veya ondan belirli bir mesafeye yerleştirilebilen, numuneyi desteklemek için kullanılan kalsiyum silikat paneli ifade eder.
• Numune, test edilecek bir ürünün parçasını ifade eder. Bu, son kullanım uygulamasında kullanılan montaj tekniğini içerebilir. Ayrıca, uygun olduğunda bir hava boşluğu veya bir alt tabaka içerebilir.
• Alt tabaka, bilgisi istenen ürünün hemen altında kullanılan ürünü ifade eder.
• THR600s, ana (birincil) brülör alevlerine maruz kaldıktan sonraki ilk 600 saniyede numuneden çıkan toplam ısıyı ifade eder.
• LFS, uzun numune kanadında yanal alev yayılmasını ifade eder.
• TSP600s, ana (birincil) brülör alevlerine maruz kaldıktan sonraki ilk 600 saniyede numuneden çıkan toplam dumanı ifade eder.
• FIGRA0,2 MJ, yangın büyüme hızı endeksini ifade eder. 0,2 MJ çıkan toplam ısı (THR) eşiği kullanılarak numuneden çıkan ısının yayılma hızı ve oluşma zamanının bölümünün maksimum değeridir.
• FIGRA0,4 MJ, yangın büyüme hızı endeksini ifade eder. 0,4 MJ çıkan toplam ısı (THR) eşiği kullanılarak numuneden çıkan ısının yayılma hızı ve oluşma zamanının bölümünün maksimum değeridir.
• SMOGRA, duman büyüme hızı endeksini ifade eder. Numuneden çıkan duman üretim hızının ve oluşma zamanının bölümünün maksimum değeridir.
• Sürekli alevlenme, alevin bir yüzey üzerinde veya üzerinde en az bir süre boyunca kalıcılığı ifade eder.

SBI test tesisi, bir test odası, test aparatı (araba, çerçeve, brülörler, davlumbaz, kolektör ve kanal), duman egzoz sistemi ve genel ölçüm ekipmanından oluşur. Bu bileşenlerin tasarım çizimleri standart ekinde yer almaktadır (Ek E). Metinde toleranslar verilmediği sürece çizimlerde verilen boyutlar nominaldir.

Test odası her iki yönde 2,4 m artı/eksi 0,05 m iç yüksekliğe ve 3,0 m artı/eksi 0,05 m iç taban alanına sahip olmalıdır. Duvarlar taş türü yapı bloklarından (örneğin hücresel beton), alçıpanlardan, kalsiyum silikat levhalardan veya A1 veya A2 sınıfı olarak sınıflandırılan diğer levhalardan yapılır.

Test odasının bir duvarında, çevredeki laboratuvardan test odasına arabayı sokmak için bir açıklık bulunmalıdır. Açıklık (çerçevenin boyutları) en az 1470 mm genişliğinde ve 2450 mm yüksekliğinde olmalıdır. Pencereler, iki dik numune düzleminin ön tarafına bakan iki duvara yerleştirilmelidir. Araba yerindeyken SBI aparatını ve numuneyi idare edebilmek için ek bir kapıya ihtiyaç vardır.

Test odasında troley yerindeyken, U-profile değen uzun kanat numune yüzeyi ile test odası duvarı arasındaki mesafe 2,1 m artı/eksi 0,05 m olmalıdır. Bu mesafe, uzun kanada bakan duvara dik olarak ölçülmelidir. Troley altındaki hava girişi ve davlumbazdaki duman egzoz açıklığı hariç, test odasındaki açıklıkların alanları toplam 0,05 m2’yi geçmemelidir.

Standart içinde verilen şekilde gösterildiği gibi hem sol yönlü düzenlemelere hem de sağ yönlü düzenlemelere izin verilir. Toplayıcıyı çıkarmadan davlumbazın yan plakalarını çıkarabilmek için, SBI aparatının çerçevesi ile odanın tavanı arasındaki bağlantıya dikkat edilmelidir. Yan plakayı altta dışarı doğru hareket ettirmek mümkün olmalıdır. Çerçevenin test odasındaki göreceli konumu, oda ile çerçeve arasındaki bağlantının ayrıntılarına bağlıdır.
