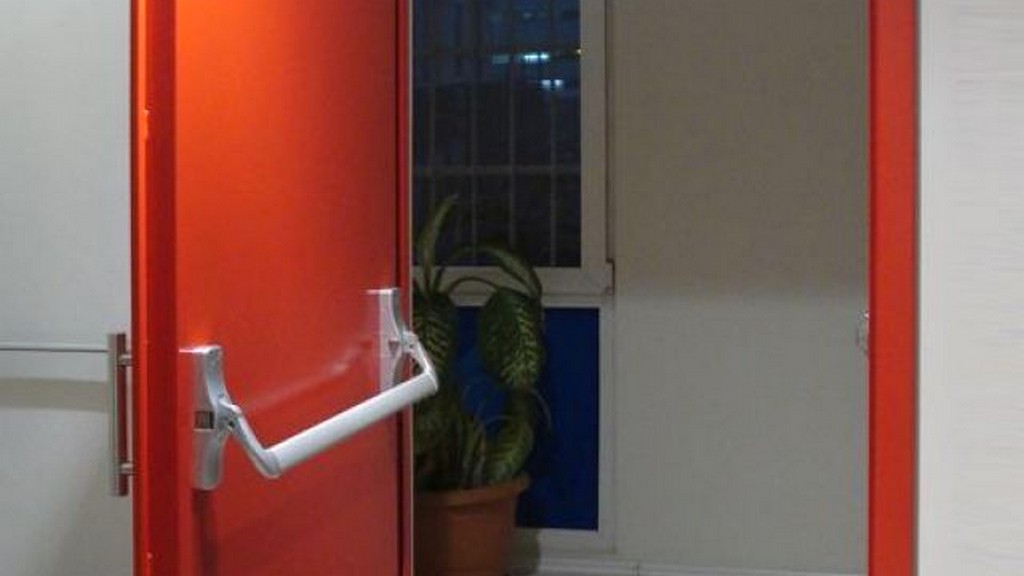

IMO 2010 FTP Kodu Bölüm 4 - Yangın Kapısı Kontrol Sistemleri Testi

Uluslararası Denizcilik Örgütü (IMO) tarafından yayınlanan “IMO 2010 FTP Kodu Bölüm 4 - Yangın kapısı kontrol sistemleri testi” standardı, yangın kapısının 200 derecede 60 dakika boyunca kullanılırken (açılıp kapanırken) bir fırında test edildiği yangın kapısı kontrol sistemlerini kapsar. Test daha sonra standart ISO zaman-sıcaklık eğrisini izleyerek sıcaklıkların 945 dereceye çıkmasıyla devam eder.

Denizlerde kullanılacak malzemeler bu standartta tanımlanan yangın test prosedürleri koduna göre test edilir. Sonuçlar tip onayı için kullanılabilir.

Yangın durumunda çalışabilen yangın kapıları için kullanılması amaçlanan yangın kapısı kontrol sistemleri, güç kaynağından (pnömatik, hidrolik veya elektrik) bağımsız olarak bu standartta açıklanan yangın testi prosedürüne uygun olarak test edilir. Bu testler, bir prototip testtir ve Uluslararası Denizcilik Örgütü (IMO) tarafından yayınlanan A.754(18) sayılı kararı uyarınca, söz konusu ürünler, gelişmiş laboratuvarlarda, boyutlandırılmış bir fırında komple kontrol sistemi ile gerçekleştirilmekte ve değerlendirilmektedir.

Test edilecek yapı, mümkün olduğunca, malzemeler ve montaj yöntemi dahil olmak üzere gemilerde kullanılacak olanı temsil etmelidir.

Bu testlerde kapama mekanizması dahil olmak üzere kontrol sisteminin işlevleri test edilir, yani üretici firmanın tasarımının bir temeli ise normal işlevleri ve gerekirse acil durum işlevi, geçiş işlevleri test edilir. Gerekli kurulum türü ve işlevler ayrıntılı bir işlev açıklamasından anlaşılır.

Prototip kontrol sisteminin kurulumu, üretici firmanın kurulum kılavuzuna tamamen uygun olmalıdır. Prototip kontrol sistemi, kapatma mekanizmasına bağlı tipik bir kapı düzenlemesi içermelidir. Test amacıyla bir kapı modeli kullanılmalıdır. Sürgülü kapılar durumunda, model kapı, orijinal destek ve kılavuz silindirleriyle orijinal kapı raylarında çalışmalıdır. Model kapı, bu kontrol sistemi tarafından çalıştırılacak en büyük kapının ağırlığına sahip olmalıdır. Pnömatik veya hidrolik sistemler durumunda, aktüatör (silindir), fırın tarafından izin verilen maksimum uzunluğa sahip olmalıdır.

Test öncesinde test düzeneğinin çizimleri ve malzeme listesi başvuru sahibi tarafından laboratuvara teslim edilir. Test laboratuvarı, prototip kontrol sisteminin performansı için özellikleri önemli olan tüm malzemelerin referans numunelerini alır (çelik ve eşdeğer malzeme hariç). Gerekirse, IMO 2010 FTP Kodu Bölüm 1 standardına uygun olarak yalıtım malzemesinin yanmazlık testleri yapılır. Numunenin yapımında kullanılan yapıştırıcıların yanmaz olması gerekmez, ancak düşük alev yayılım özelliklerine sahip olmalıdır.

Her yalıtım malzemesinin yoğunluğu belirlenir. Mineral yün veya benzeri sıkıştırılabilir malzemenin yoğunluğu nominal kalınlıkla ilişkilendirilir. Her yalıtım malzemesinin kalınlığı ve malzeme kombinasyonu uygun bir ölçüm aleti veya kumpas kullanılarak ölçülür.

Prototip kontrol sisteminin (yalıtım hariç) şartlandırılması gerekli değildir. Yapıda yalıtım malzemesi kullanılıyorsa, yalıtım hava kuruluğuna ulaşana kadar prototip kontrol sistemi test edilmemelidir. Bu durum, 23 derecede yüzde 50 bağıl nem ortamında bir denge (sabit ağırlık) olarak tasarlanmıştır. Yöntem, bileşen malzemelerin özelliklerini değiştirmediği sürece hızlandırılmış şartlandırmaya izin verilir. Yüksek sıcaklıkta şartlandırma, malzemeler için kritik olan sıcaklıkların altında olmalıdır.

Prototip yangın kapısı kontrol sistemi ve izolasyon, sistemin veya parçalarının korunması için kullanılıyorsa, standart içinde verilen şekilde gösterildiği gibi bölme plakasına monte edilmelidir. Yapısal çekirdek, “A” sınıfı bölmeler için ilkelere uygun olarak fırına monte edilir. Kapı modeli fırının içinde düzenlenir. Sistemin ve kapı modelinin takıldığı yapısal çekirdeğin kapı açıklığı olmaz. Ancak, kontrol sistemlerinin serbest bırakma mekanizması için küçük açıklıklara izin verilmektedir.

Laboratuvar, prototip kontrol sisteminin başvuru sahibi tarafından sağlanan çizimlere ve montaj yöntemine uygunluğunu doğrular ve herhangi bir tutarsızlık alanı, teste başlamadan önce çözülür. Laboratuvar, testten hemen önce kapı modelini en az 300 mm mesafede açarak sistemin çalışabilirliğini kontrol eder. Daha sonra kapı modeli kapatılır.

Testin başlamasından en fazla 5 dakika önce, tüm termokupllar tarafından kaydedilen ilk sıcaklıklar tutarlılığı sağlamak için kontrol edilir ve veri değerleri not edilir. Deformasyon için benzer veri değerleri elde edilir ve prototip kontrol sisteminin ilk durumu not edilir.

Test sırasında, ilk ortalama iç sıcaklık 20 derece artı/eksi 10 derece olmalı ve ilk ortam sıcaklığından 5 derece içinde olmalıdır.

Kuruluşumuz, çeşitli sektörlerdeki işletmeler için verdiği sayısız test, ölçüm, analiz ve değerlendirme çalışmaları arasında, eğitimli ve uzman bir kadro ve gelişmiş teknolojik donanımı ile, IMO 2010 FTP Kodu Bölüm 4 - Yangın kapısı kontrol sistemleri testi” standardında tanımlanan test hizmetleri de vermektedir.
