EN 1027 Pencereler ve Kapılar - Su Geçirmezlik - Test Yöntemi

Bir Avrupa standardı olan “EN 1027 Pencereler ve kapılar - Su geçirmezlik - Test yöntemi” standardında, herhangi bir malzemeden yapılmış tamamen monte edilmiş pencere ve kapı setlerinin su geçirmezliğini belirlemek için kullanılacak test yöntemi açıklanmaktadır. Bu test yöntemi, pencere veya kapı seti üreticinin spesifikasyonlarına ve ilgili Avrupa standartları ve uygulama kurallarının gerekliliklerine uygun olarak monte edildiğinde kullanım koşullarını hesaba katmak üzere tasarlanmıştır. Bu standart, pencere veya kapı seti çerçevesi ile bina yapısı arasındaki derzler için geçerli değildir.

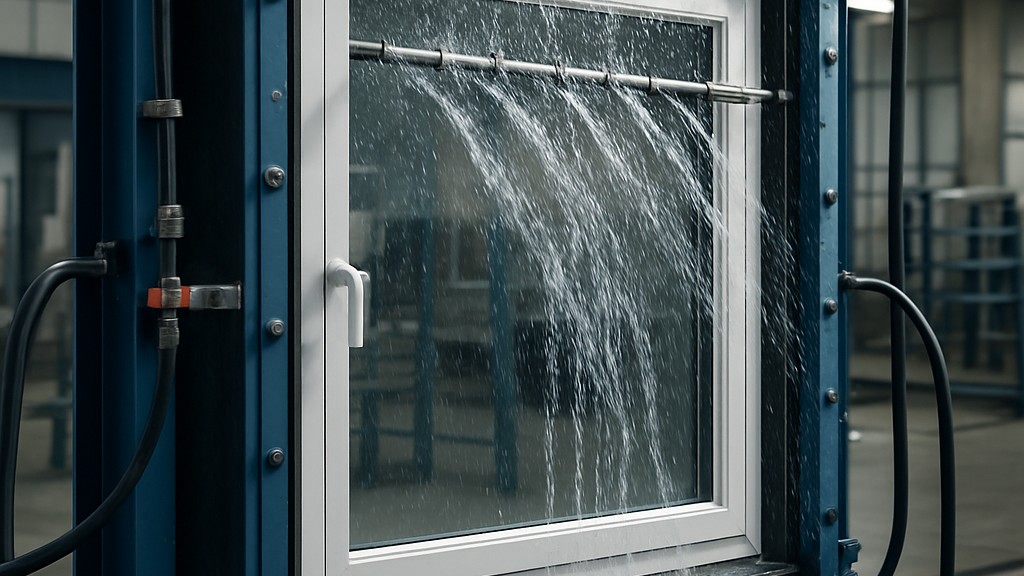

Bu test yönteminin prensibi, test numunesinin dış yüzeyine belirli miktarda suyun sürekli püskürtülmesi ve düzenli aralıklarla pozitif test basıncı artışlarının uygulanması sırasında test basıncının ve suyun nüfuz ettiği yerin ayrıntılarının kaydedilmesine dayanır.

Bu standardın amaçları doğrultusunda, şu terimler ve tanımlar geçerlidir:

• Kapanış koşulu kapalı: Hareketli parçalar, sabit parçaların içinde veya üzerinde, sabitlenebilecekleri (mandallanmış veya kilitlenmiş) bir şekilde durur.
• Kapanış koşulu sabitlenmiş: Hareketli parçanın bir veya daha fazla noktadan sabitlendiği ve aşağıda listelenen ikisinden en az biriyle tanımlandığı durumdur.
  • Kapanış koşulu mandallanmış: Hareketli parça, kapalı konumuna geri döndürülür ve kendiliğinden geçen bir bağlantı elemanı veya bir makaralı mandal ya da bir mandal tarafından sabitlenir.
  • Kapanış koşulu kilitli: Hareketli parça, ürünün özelliklerini etkileyecek entegre kilitleme cihazlarını (örneğin somun cıvataları veya sürgüler) devreye sokmak için ek işlemler (örneğin kulp, anahtar, otomatik cihazlar veya elektronik cihazlar) ile kapalı konumda daha fazla tutulur.
• Kapanış koşulu güvenli: Çıkış veya girişe izin vermek için sabitleme cihazının yetkisiz bir şekilde serbest bırakılmasını önleyen herhangi bir eylemdir (örneğin çocuk güvenliği, hırsızlık).
• Test basıncı: Test odasının içindeki ve dışındaki statik hava basınçları arasındaki farkı ifade eder. Test basıncı, test cihazının odasının içindeki statik hava basıncı test odasının dışındakinden yüksekse pozitiftir. Test basıncı, test cihazının odasının içindeki statik hava basıncı test odasının dışındakinden düşükse negatiftir.
• Su geçirmezlik: Test numunesinin test koşulları altında su penetrasyonuna karşı direnç kabiliyetini ifade eder.
• Su penetrasyonu: Test numunesinin iç yüzünün parçalarının veya kuru kalması amaçlanan, dışarıya su drenaj sisteminin bir parçası olmayan test numunesinin herhangi bir parçasının ya da suyun kontrollü bir şekilde dışarıya akmadığı test numunesinin herhangi bir parçasının sürekli veya tekrarlanan ıslatılmasıdır. Sürekli ıslatma, kesintisiz bir su dizisi olarak tanımlanabilir, örneğin ince bir su çizgisi, tekrarlanan ıslatma, sık su aralıkları olarak tanımlanabilir (birden fazla su damlası).
• Su geçirmezlik sınırı: Test numunesinin belirtilen süre boyunca test koşulları altında su geçirmez kaldığı maksimum test basıncıdır.

Test numunesi, test sonuçlarını etkileyebilecek herhangi bir bükülme veya eğilme olmadan kullanım amacına uygun olarak sabitlenmelidir. Test numunesi tamamen çalışır durumda olmalıdır. Çerçeve birleşim yerleri dahil olmak üzere herhangi bir su sızıntısının kolayca tespit edilebileceği şekilde çevre hazırlanmalı ve yerleştirilmelidir. Test numunesi temizlenmeli ve yüzeyleri kuru olmalıdır. Varsa havalandırma cihazları bantlanmalıdır.

Püskürtme yöntemi (Yöntem A veya Yöntem B), üretici tarafından test numunesinin amaçlanan çalışmalardaki konumuna (korumalı veya korumasız) göre seçilmelidir. Sadece bir kurulum kullanılarak bir test yapılmalıdır. Püskürtme sistemini kurmak için bir şablona uyulmalıdır.

Nozul uçlarını bağlayan nozul hattı, bitişik yatay çerçeve elemanlarının tam ıslanmasını sağlamak için, herhangi bir hareketli çerçevenin en üst yatay birleşim hattının veya herhangi bir sabit camın cam hattının en fazla 150 mm yukarısına yerleştirilmelidir. Nozul hattı, hareketli parçaların en dıştaki dış birleşim düzlemi veya sabit parçaların cam düzlemi tarafından tanımlanan şekilde test numunesinin dış yüzeyinden 250 mm artı 10 mm eksi 0 mm mesafede yerleştirilmelidir.

Nozullar, püskürtme çubuğunun ekseni boyunca 400 mm artı/eksi 10 mm aralıklı olmalı ve nozullar, çevrenin dış kenarı ile en dıştaki nozullar arasındaki yanal mesafe 50 mm’den büyük ancak 250 mm’yi geçmeyecek şekilde düzenlenmelidir.

Nozul ekseni, Yöntem 1A’ya göre test için yatay çizginin 24 derece artı 2 derece – 0 derece altında ve Yöntem 1B’ye göre test için 84 derece artı/eksi 2 derece altında bir çizgide yer almalıdır.

2,5 m’ye kadar yüksekliğe sahip test numuneleri için, örneğin uzatma profilleri veya panjur kutuları dahil olmak üzere, her nozul ortalama olarak, Yöntem 1A ve Yöntem 1B püskürtme için 2 l/dak püskürtecek şekilde tek bir nozul sırası kullanılmalıdır. Yukarıda belirtilen püskürtme oranları 2,5 m yüksekliğindeki test numuneleri için uygundur. Daha küçük test numuneleri için nozullar suyu eşiğin ötesine püskürtür, dolayısıyla püskürtülen alandaki gerçek akış, test Yöntem 1A’ya göre gerçekleştirildiğinde yaklaşık olarak 2 l/(dak·m2), test Yöntem 1B’ye göre gerçekleştirildiğinde 1 l/(dak·m2) olur.

2,5 m yüksekliği aşan test numuneleri için, örneğin uzatma profilleri veya panjur kutuları dahil olmak üzere, üst nozul sırası yukarıda açıklandığı şekilde sabitlenmelidir. Ek nozul sıraları, üst nozul hattının 1,5 m (artı/eksi 150 mm tolerans dahilinde) altına dikey aralıklarla sabitlenmelidir. Herhangi bir yatay çıkıntı meydana geldiğinde, bu ek sıralar çıkıntının altından yukarı doğru su püskürtülmeyecek bir seviyeye yerleştirilmelidir. Her nozulun akışı ortalama olarak püskürtme yöntemi 2A için 1 l/dak, püskürtme yöntemi 2B için 2 l/dak olmalıdır.

50 mm’den fazla çıkıntı yapan bir veya daha fazla yatay su çubuğu içeren test numuneleri için yukarıda açıklandığı gibi, her su çubuğu için ek bir nozul sırası düzenlenmelidir.

Su sıcaklığı 4 derece ile 30 derece arasında olmalı ve tüm nozulların doğru şekilde püskürtme yapmasını sağlayacak kadar su temiz olmalıdır.

Yıllardır çok geniş bir yelpazede gerçekleştirdiği test, ölçüm, analiz ve değerlendirme çalışmaları ile her sektörden işletmelere destek olmaya çalışan kuruluşumuz, bilim ve teknoloji alanında dünyada yaşanan gelişmeleri yakından takip eden ve sürekli kendini geliştiren güçlü bir çalışan kadrosuna sahiptir. Bu çerçevede işletmelere “EN 1027 Pencereler ve kapılar - Su geçirmezlik - Test yöntemi” standardına uygun test hizmetleri de verilmektedir.
