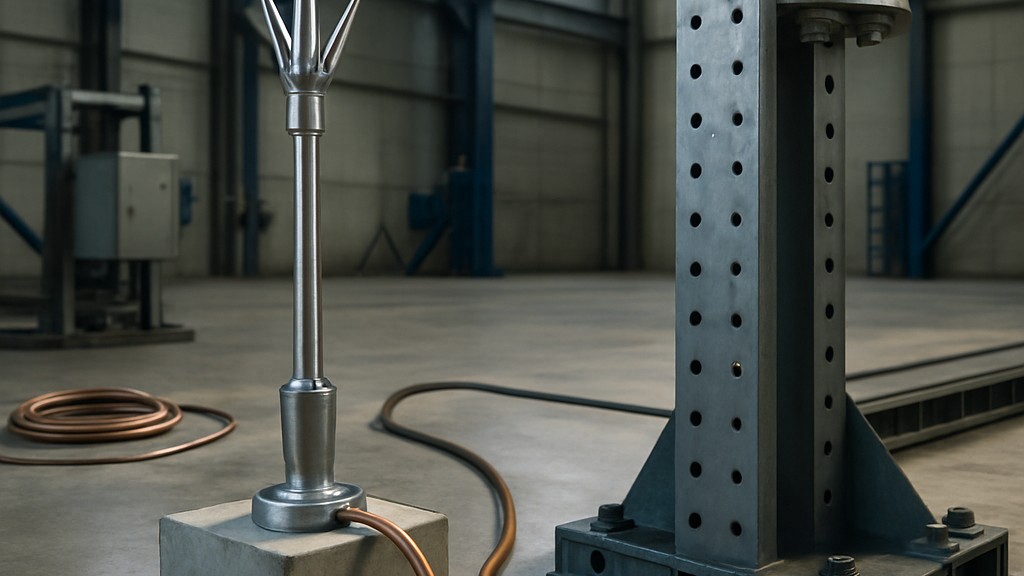

EN IEC 62561 Yıldırımdan Korunma Sistemi Bileşenleri (LPSC)
Temeli bir Avrupa standardı olan ve sonrasında Uluslararası Elektroteknik Komisyonu (IEC) tarafından yayınlanan “EN IEC 62561 Yıldırımdan korunma sistemi bileşenleri (LPSC)” standardı, aynı başlık altında yayınlanan şu alt bölümlerden oluşmaktadır:
- “EN IEC 62561-1 Bölüm 1: Bağlantı bileşenleri için gereklilikler” standardında, bir yıldırım koruma sisteminin (LPS) bir parçasını oluşturan metalik bağlantı bileşenleri için gereklilikler ve test yöntemleri açıklanmaktadır. Bunlar tipik olarak konektörler, kelepçeler, bağlama ve köprüleme bileşenleri, genleşme parçaları ve test bağlantıları olabilir. Bu standardın amaçları doğrultusunda şu bağlantı tipleri bağlantı bileşenleri olarak kabul edilir: ekzotermik, lehimleme, kaynaklama, kelepçeleme, kıvırma, dikiş, vidalama veya cıvatalama. Patlayıcı bir atmosfer için bileşenlerin test edilmesi bu standart kapsamında değildir.
Bu standarda göre sınıflandırma şu şekilde yapılmıştır:
- Yıldırım akımına dayanma kabiliyetine göre:
- Sınıf H: Ağır hizmet
- Sınıf N: Normal hizmet
H veya N sınıfının seçimi, standart içinde verilen tabloda belirtilen test parametrelerine uygun olarak üretici firma tarafından yapılmalıdır.
- Kurulum yerine göre:
- Açık havada
- Kapalı alanda
- Toprağa gömülü
- Betona gömülü
- Isı yalıtımlı malzemelere gömülü
Üretici firmanın kurulum yeri beyanı, bu standartta belirtilen şartlandırma ve yaşlandırma testinin yapılmasının gerekli olup olmadığını belirlemelidir.
- Bağlantı bileşenlerinin mekanik davranışına göre:
- Statik mekanik gerilime dayanması amaçlanmıştır
- Statik mekanik gerilime dayanması amaçlanmamıştır
Üretici firmanın statik mekanik yüke dayanma kabiliyetine ilişkin beyanı, bu standartta belirtilen statik mekanik testi gerçekleştirmenin gerekli olup olmadığını belirlemelidir.
- Bir bağlantının kalıcı olup olmadığına göre:
- Ekzotermik işlem, lehimleme, kaynaklama, kıvırma, dikiş gibi kalıcı bağlantı
- Vidalama veya cıvatalama gibi kalıcı olmayan bağlantı
“EN IEC 62561-2 Bölüm 2: İletkenler ve toprak elektrotları için gereklilikler” standardında, şunlar için gereklilikler ve test yöntemleri açıklanmaktadır:
- Hava sonlandırma ve iniş iletkeni sistemlerinin bir parçasını oluşturan metalik iletkenler (doğal iletkenler hariç)
- Toprak sonlandırma sisteminin bir parçasını oluşturan metalik toprak elektrotları
“EN IEC 62561-3 Bölüm 3: Kıvılcım aralıklarının (ISG’ler) izolasyonuna ilişkin gereklilikler” standardında, yıldırım koruma sistemleri için kıvılcım aralıklarını (ISG’ler) izole etmek için gereklilikler ve test yöntemleri açıklanmaktadır. Kıvılcım aralıkları, işlevsel nedenlerle doğrudan bir bağlantıya izin verilmeyen yakındaki diğer metal işlerine bir yıldırım koruma sistemini dolaylı olarak bağlamak için kullanılabilir. Tipik uygulamalar şunları içerir:
- Güç tesislerinin toprak sonlandırma sistemleri
- Telekomünikasyon sistemlerinin toprak sonlandırma sistemleri
- Gerilimle çalışan, toprak arıza devre kesicilerinin yardımcı toprak elektrotları
- Güç ve DC demiryollarının ray toprak elektrotları
- Laboratuvarlar için toprak ölçüm elektrotları
- Katodik koruma ve kaçak akım sistemleri olan tesisler
- Düşük voltajlı havai kablolar için servis giriş direkleri
- Boru hatlarının yalıtımlı baypas flanşları ve yalıtımlı kaplinleri
Takip akımlarının meydana geldiği uygulamalar dahil değildir.
Tehlikeli ortamlarda kullanılmak üzere tasarlanmış kıvılcım aralıkları için bileşenlere ilişkin ek gereklilikler gerekebilir. CENELEC üyesi ülkelerde, patlayıcı ortamlar için bileşenlerin test gereklilikleri CLC/TS 50703-2 standardında yer almaktadır. Patlayıcı bir ortam için bileşenlerin test edilmesi bu standart kapsamında değildir (bu bileşenler IEC 60079-10 serisinde tanımlanmıştır).
Bu standarda göre sınıflandırma, standart içinde verilen tabloya uygun olarak şu şekilde yapılmıştır:
- Yıldırım akımına dayanma kabiliyetine göre:
- Sınıf H: Ağır hizmet
- Sınıf N: Normal hizmet
- Sınıf 1L: Hafif hizmet tipi
- Sınıf 2L: Hafif hizmet tipi
- Sınıf 3L: Hafif hizmet tipi
- Kıvılcım aralıklarının kurulum yerine göre:
- İç mekan kurulumu
- Dış mekan kurulumu
“EN IEC 62561-4 Bölüm 4: İletken bağlantı elemanları için gereklilikler” standardında, hava sonlandırma, aşağı iletken ve toprak sonlandırma sistemlerini tutmak ve desteklemek için kullanılan metalik ve metalik olmayan iletken bağlantı elemanları için gereklilikler ve test yöntemleri açıklanmaktadır. Bu standart, günümüz inşaatında kullanılan çok sayıda ve türdeki iletken bağlantı elemanlarının yapıların kumaşına sabitlenmesini kapsamaz. Yıldırımdan korunma sistemi bileşenleri, tehlikeli atmosferlerde kullanım için de uygun olabilir. Bu nedenle, bu tür koşullarda bileşenleri kurarken ek gereklilikler vardır.Bu standarda göre sınıflandırma şu şekilde yapılmıştır:
- İletken bağlantı elemanının malzemesine göre:
- Metalik (örneğin sıcak daldırma galvanizli çelik, bakır, alüminyum, paslanmaz çelik)
- Metalik olmayan (örneğin PVC, plastik)
- Kompozit (metal ve plastiğin birleşimi).
Harici yıldırım koruma sisteminin iki metalik parçasının yapıştırılmasında metalik bir iletken bağlantı elemanı kullanılırsa bağlantı bileşeni haline gelir ve IEC 62561-1 standardına göre test gerekliliklerine uymalıdır.
- İletkenin iletken bağlantı elemanı içindeki sabitleme düzenlemesine göre:
- Vidalarla
- Vidasız (örneğin klipsler, yaylar)
- İletken sıkıştırma düzenine göre:
- İletkeni sıkıştırmak için tasarlanmış iletken bağlantı elemanları
- İletkeni sıkıştırmak için tasarlanmış ancak iletkenin eksenel hareketine izin veren iletken bağlantı elemanları
“EN IEC 62561-5 Bölüm 5: Toprak elektrodu muayene muhafazaları ve toprak elektrodu contaları için gereklilikler” standardında, toprağa monte edilmiş toprak elektrodu muayene muhafazaları (toprak muhafazaları) ve toprak elektrodu contaları için gereklilikler ve test yöntemleri açıklanmaktadır. Yıldırım koruma sistemi bileşenleri tehlikeli atmosferlerde kullanım için de uygun olabilir. Bu nedenle, bu tür koşullar altında bileşenleri monte ederken ek gereklilikler vardır. EN 124 serisinde ve EN 1253 serisinde farklı gereklilikler ve test prosedürleri yer almaktadır.
- “EN IEC 62561-6 Bölüm 6: Temel darbe bilgisayarları için gereklilikler (LSC)” standardında, bir iletkende akan akıma göre yıldırım çarpma sayısını saymak için tasarlanmış cihazlar için gereklilikler ve test yöntemleri açıklanmaktadır. Bu iletken, bir yıldırım koruma sisteminin (LPS) parçası olabilir veya önemli bir yıldırım akımı bölümünü iletmek için tasarlanmamış bir SPD tesisatına veya diğer iletkenlere bağlanabilir. Tehlikeli atmosferlerde kullanım için tasarlanmış yıldırım çarpması sayaçları için bileşenler için ek gereklilikler gerekebilir. CENELEC üye ülkelerinde, patlayıcı atmosferler için bileşenlerin test gereklilikleri CLC/TS 50703-2 standardında yer almaktadır.
Bu standarda göre sınıflandırma şu şekilde yapılmıştır:
- Yıldırım çarpması sayaçları, deşarj akımı sayısına göre sınıflandırılır:
- Tip I: Darbe deşarj akımı sayısını saymak için
- Tip II: Nominal deşarj akımı sayısını saymak için
- Dahili devre yıldırım çarpması sayaçları, dahili devrelerine göre sınıflandırılır:
- Elektronik devresi olmayan yıldırım çarpması sayaçları
- Elektronik devresi olan yıldırım çarpması sayaçları
- Kurulum yer yıldırım çarpması sayaçları, kurulum yerine göre sınıflandırılır:
- İç mekan yıldırım çarpması sayaçları muhafazalarda veya binaların veya barınakların içinde kullanılmak üzere tasarlanmıştır
- Dış mekan yıldırım çarpması sayaçları muhafazalar olmadan ve binaların veya barınakların dışında kullanılmak üzere tasarlanmıştır
- Üretici tarafından belirtilen özel ortamlarda kullanılmak üzere tasarlanmış yıldırım çarpması sayaçları.
IEC 60529 standardında tanımlanan muhafazanın koruma derecesi (IP kodu), bir yıldırım çarpması sayacının amaçlanan konumu için özellikle önemlidir ancak bir SPD’ye sahip bir yıldırım çarpması sayacına entegre edilmeleri mümkün olmayabilir. Dış mekan muhafazalarına veya barınaklarına kurulan yıldırım çarpması sayaçları iç mekanda kullanıma uygundur.
- “EN IEC 62561-7 Bölüm 7: Topraklama güçlendirici bileşikler için gereklilikler” standardında, toprak sonlandırma sistemlerinin düşük direnç üreten topraklama güçlendirici bileşiklerine ilişkin gereklilikler ve test yöntemleri açıklanmaktadır.
- “EN IEC 62561-8 Bölüm 8: İzole LPS için bileşenlere ilişkin gereksinimler” standardında, uygun ayırma mesafesini koruma amacıyla bir hava sonlandırma sistemi ve aşağı iletkenlerle birlikte kullanılan yalıtım destekleri için gereklilikler ve test yöntemleri ve ayırma mesafesini azaltabilen özel bağlantı elemanları dahil olmak üzere yalıtım aşağı iletkenleri için gereklilikler ve test yöntemleri açıklanmaktadır. Yalıtım desteklerinin ve yalıtım aşağı iletken bileşenlerinin patlayıcı bir atmosfer için test edilmesi bu standart kapsamında değildir. İzole LPS için diğer bileşen türleri için gereklilikler ve testler değerlendirilmektedir.
- “EN IEC 62561-9 Bölüm 9 Topraklama güçlendiriciler için gereklilikler” standardında, yıldırım koruması için topraklama sistemlerinde toprağın iletkenliğini iyileştirmek için kullanılan malzemeler olan topraklama güçlendiriciler için gereklilikler ve test yöntemleri açıklanmaktadır. Topraklama güçlendiriciler, doğal toprağın yüksek özdirençli olduğu ve yıldırım akımının güvenli bir şekilde dağıtılması için yeterli olmadığı alanlarda özellikle yararlıdır. Topraklama güçlendiriciler için malzeme gereksinimleri, örneğin kimyasal kararlılık ve topraklama elektrotları ile uyumluluğa yöneliktir. Aynı zamanda özdirenç ve uzun vadeli iletkenlik gibi elektriksel performans aranır.
