EN 594 Ahşap Yapılar - Test Yöntemleri - Ahşap Çerçeve Duvar Panellerinin Dayanım ve Sertliği

Bir Avrupa standardı olan “EN 594 Ahşap yapılar - Test yöntemleri - Ahşap çerçeve duvar panellerinin dayanım ve sertliği” standardında, ahşap çerçeveli duvar panellerinin dayanım ve sertliğini belirlemede kullanılacak bir test yöntemi açıklanmaktadır. Bu test yöntemi, paneller için şunları sağlamak üzere tasarlanmıştır:

• Panellerin üretiminde kullanılan malzemeler için karşılaştırmalı performans değerleri.
• Yapısal tasarımda kullanılmak üzere veri bilgileri.

Bu test yönteminin prensibi, diğer boyut ve şekillerdeki panellere, diğer sabitleme yöntemlerine, kısmen kılıflı panellere ve panel kombinasyonlarına uygundur. Yöntem, test müşterisinin inşaatta kullanılacak malzemeleri bildiği, farklı panel ve duvarları kapsayabilecek ve bu nedenle standart bir panel konfigürasyonunu test etmek istediği genel bir durum için ayrıntılı olarak açıklanmıştır. Belirli ayrıntılar sabitlendiğinde, bunlar teste dahil edilebilir, ancak standart konfigürasyonda yapılan herhangi bir ekleme veya değişiklik test raporunda belirtilir ve daha sonra test verilerinin kullanımında sınırlamalara yol açabilir.

Modern inşaat dünyasında, sürdürülebilirlikleri, estetik çekicilikleri ve yapısal verimlilikleri nedeniyle ahşap yapılar yeniden popülerlik kazanmıştır. Binalar yükseldikçe ve daha karmaşık hale geldikçe, ahşap esaslı sistemlerin güvenilirliğini sağlamak büyük önem kazanmaktadır. Bu güvenilirliğin önemli bir unsuru, duvarların rüzgar veya deprem gibi yanal kuvvetlere dayanma kabiliyetidir. Bu noktada, ahşap çerçeveli duvar panellerinin dayanımını ve sertliğini değerlendirmek için sıkı test yöntemlerini içeren EN 594 standardı devreye girer. Bu standart, üreticilere, mühendislere ve inşaatçılara bu kritik yapı bileşenlerinin performansını değerlendirmeleri ve karşılaştırmaları için standartlaştırılmış bir çerçeve sunar.

Avrupa genelinde benimsenen ve küresel uygulamaları etkileyen EN 594 standardı, ahşap duvarların yapının bütünlüğünden ödün vermeden kesme deformasyonuna dayanabilmesini sağlar.

Bu standart, özünde duvarın “raf” yapmasına veya paralelkenar şekline deforme olmasına neden olan yatay yüklere dayanma kapasitesi olan raf performansına odaklanır. Bu, kümülatif yanal kuvvetlerin uygun şekilde azaltılmadığı takdirde hasara yol açabileceği çok katlı binalar için çok önemlidir. Bu standart, şunları belirlemek için test yöntemleri tanımlar:

• Raf dayanımı: Bir panelin hasar görmeden önce taşıyabileceği maksimum yük.
• Raf sertliği: Panelin yük altında deformasyona karşı direnci, kuvvetin yer değiştirmeye oranı olarak ölçülür.

EN 594 standardı, kontrplak veya yönlendirilmiş yonga levha gibi ahşap esaslı panellerle kaplananlar dahil olmak üzere, genellikle hafif ahşap iskelette kullanılan ahşap çerçeve duvar panelleri için geçerlidir. Bu standart, glulam kirişler gibi ağır ahşap elemanları kapsamaz, ancak kısmi ankrajlı hibrit sistemleri içerir. Daha önemlisi, bu standart tasarım değerlerini dikte etmez, bunun yerine yük ve sürünme süresi gibi faktörler için Eurocode hesaplamalarına girdi sağlayarak bunları deneysel olarak türetmek için araçlar sağlar. EN 594 standardı, bu testleri standart hale getirerek, farklı üreticilere ait panellerin yapı yönetmeliklerine uygun olarak projelere güvenilir bir şekilde entegre edilmesini sağlayarak, birlikte çalışabilirliği teşvik eder.

EN 594 standardı, tekrarlanan yanal kuvvetleri simüle eden laboratuvar tabanlı bir döngüsel yükleme testini içermektedir. Bu düzenek, panelin düzlem içi kesme davranışını izole ederek düzlem dışı etkilerden kaynaklanan etkileri en aza indirmek için tasarlanmıştır. Temel adımlar şu şekildedir:

• Numune hazırlama: Duvar panelleri, standart çerçeve elemanları (tipik olarak 38 mm x 89 mm ladin-çam-köknar kereste) kullanılarak temsili boyutlarda (örneğin 2,4 m x 2,4 m) üretilir. Kaplama malzemeleri bir veya her iki tarafa çivilenir veya vidalanır. Alt ray (taban levhası) sert bir tabana sabitlenirken, üst ray yatay olarak serbestçe hareket edebilir.

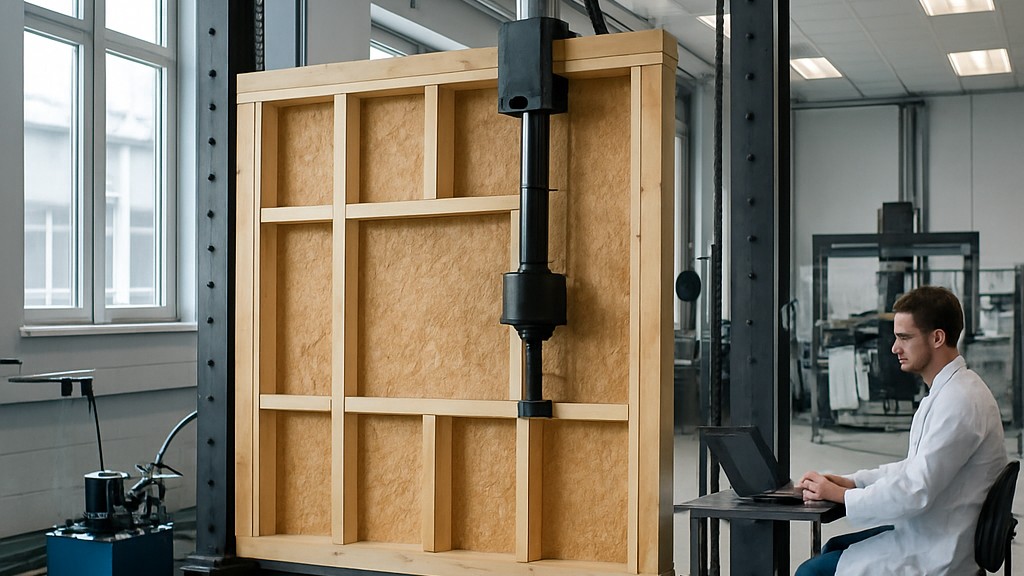

• Test düzeneği kurulumu: Panel, standart diyagramlarda gösterildiği gibi bir raf test çerçevesine monte edilir. Hidrolik bir aktüatör, tepeye yatay kuvvet uygularken, dikey yükler yerçekimini simüle eder. Enstrümantasyon, tepe yatay kaymasını ve diyagonal deformasyonu ölçmek için yer değiştirme dönüştürücüleri ve kuvvet takibi için yük hücrelerini içerir.
• Yükleme protokolü: Testler döngüsel bir rejim izler: başlangıçta monotonik yükleme, ardından artan genliklerde tekrarlanan döngüler. Döngüler, sürünmeyi değerlendirmek için bekleme süreleriyle sismik veya rüzgar yükünü taklit eder. Hasar kriterleri arasında aşırı deformasyon veya malzeme kopması bulunur.
• Veri analizi: Sertlik, yük-yer değiştirme histerezis döngülerinden elde edilen sekant sertliği olarak hesaplanır. Dayanıklılık, belirli bir döngü sayısı boyunca taşınan tepe yüktür. Sonuçlar, tasarımda kullanılmak üzere karakteristik değerlerle (dayanıklılık için 5. yüzdelik dilim) raporlanır.

Bu yöntem, gelişmiş laboratuvarlarda yapılan dairesel testlerle doğrulanmış ve tekrarlanabilirlik sağlanmıştır. Örneğin kısmen ankrajlı duvarlar üzerinde yapılan çalışmalar, rijit kaplama eklemenin sertliği yüzde 50’ye kadar artırabileceğini göstermiştir.

Sonuç olarak EN 594 standardı, laboratuvar hassasiyetini şantiye dayanıklılığı ile birleştiren ahşap mühendisliğinin temel taşıdır. Mimarlar, inşaatçılar ve düzenleyiciler için daha güvenli ve daha yeşil yapılara giden güvenilir bir yol sunar. Ahşap yapı, yüksek binalara ve modüler yapılara doğru evrilirken, bu standart depreme daha dayanıklı ve rüzgara dayanıklı bir geleceği şekillendirmeye devam etmektedir.

Kuruluşumuz, yıllardır yetkin ve deneyimli bir kadro ile müşterilerinin ihtiyaçlarını anlamakta, ihtiyaç duydukları ileri test hizmetlerini vermekte ve yönetim sistemlerinin kurulması, uygulanması ve iyileştirilmesi konusunda yardımcı olmaktadır. Bu çerçevede işletmelere “EN 594 Ahşap yapılar - Test yöntemleri - Ahşap çerçeve duvar panellerinin dayanım ve sertliği” standardına uygun test hizmetleri de verilmektedir.
