Yalıtımlı Cam Ünitesi (IGU) Testi

Yalıtımlı cam üniteleri (IGU), evleri kışın daha sıcak, yazın ise daha serin tutmak için tasarlanmıştır. Bir yalıtım cam ünitesi genellikle, ara malzemeyle ayrılmış ve kenarları birbirine yapıştırılmış iki (bazen daha fazla) cam panelden oluşur. Yalıtım hava boşluğu, içinde hava veya argon ya da kripton gibi bir soy gazla doludur. Her cam panelin iki yüzeyi vardır, bu nedenle tipik çift camlı ısı yalıtımlı cam ünitelerinin dört yüzeyi vardır.

İki cam paneli arasındaki hava boşluğunda argon veya kripton kullanılması, bu gazların havadan daha yoğun olması ve ısının ısı yalıtım ünitesinden geçmesine izin verme olasılığının daha düşük olması nedeniyle daha fazla yalıtım sağlar. Düşük emisyonlu bir cam kaplamasıyla birleştiğinde, bu gazlar pencerenin genel U-değerini (duvar veya pencere gibi bir yapı parçasından geçen ısı iletiminin bir ölçüsü) iyileştirmeye çalışır. U-değeri ne kadar düşükse, yalıtım camı ünitesi o kadar iyidir.

Düşük emisyonlu bir yalıtımlı cam ünitesinde hava yerine yüzde 90 oranında argon gazı kullanıldığında, pencerenin u-değeri yüzde 16’ya kadar iyileştirilebilir. Benzer şekilde, kripton, düşük emisyonlu bir yalıtım ünitesindeki u-değerini yüzde 27’ye kadar artırır. Ancak, bir yalıtım ünitesinde hava yerine soy gaz kullanılması, pencerenin yapımına hem zaman hem de maliyet ekleyebilir.

Yalıtımlı cam ünitelerinin bileşenleri şunlardır:

• Cam: Yalıtımlı cam ünitelerindeki cam çeşitli kalınlıklarda veya tiplerde olabilir. Güvenlik veya dayanıklılığın öncelikli olduğu alanlarda lamine veya temperli cam kullanılabilir. Yalıtımlı cam üniteleri, ekstra ısı veya ses yalıtımı gerektiren durumlarda üç cam panele kadar içerebilir. Daha kalın cam daha pahalı ancak daha verimlidir.
• Ara parça: Yalıtımlı cam üniteleri, iki cam paneli kenarlarda / pencere çerçevesinde birleştiği noktada ayıran bir ara parça kullanır. Bu ara parçalar genellikle paneller arasında nemi emmek ve buğulanmayı önlemek için bir tür kurutucu içerir. Ara parçaların genişliği, yalıtım için kullanılan gaza ve pencere tipine bağlıdır. Genellikle, ara parça ne kadar genişse, pencere o kadar verimli olur.
• Pencere çerçevesi: Yalıtımlı cam, verimliliğin gerekli olduğu birçok farklı pencere türünde kullanılır: çift kanatlı pencereler, resim pencereleri, kanatlı pencereler ve çatı pencereleri, ısı kaybını önlemek için yalıtımlı cam kullanır.
• Gaz: Cam paneller arasında kullanılan gaz, üreticiye göre değişir. Genel olarak argon, kripton veya her ikisinin karışımı gibi inert bir gaz, iç mekan ile dış mekan arasında yalıtım bariyeri oluşturur.

Yalıtımlı cam ünitelerinin temel amacı, bir binanın içi ile dış ortam arasındaki ısı transfer oranını azaltarak binanın termal performansını iyileştirmektir. Bu üniteler, tek camlı pencerelere kıyasla daha iyi yalıtım sağlayacak şekilde tasarlanmıştır ve bu da daha enerji verimli ısıtma ve soğutma sağlar.

Yalıtımlı cam ünitesinin temel işlevi, şu mekanizmalarla sağlanan yalıtım kabiliyetidir:

• Isı yalıtımı: Cam paneller arasındaki hava veya gaz, termal bariyer görevi görür. Argon gibi gazlar havadan daha yoğun olduğundan, pencereden geçen ısı miktarını azaltarak daha iyi yalıtım sağlarlar. Bu, iç mekan sıcaklıklarının korunmasına yardımcı olarak ısıtma veya soğutma sistemlerine olan bağımlılığı azaltır.
• Ses yalıtımı: Cam katmanları ve gaz dolu alan aynı zamanda etkili bir ses bariyeri görevi görerek dışarıdan gelen gürültü iletimini azaltır. Bu, özellikle gürültü kirliliğinin önemli olduğu kentsel ortamlarda veya yoğun yolların yakınında faydalıdır.
• Yoğunlaşma kontrolü: Yalıtımlı bariyer sayesinde, pencerenin iç cam yüzeyi oda sıcaklığına daha yakın kalma eğilimindedir. Bu, pencerenin iç kısmında yoğuşma oluşma olasılığını azaltarak iç mekan hava kalitesini iyileştirir ve küf oluşumunu önler.
• UV Koruması: Bazı yalıtımlı cam üniteleri, güneşten gelen zararlı ultraviyole (UV) radyasyonunun önemli bir yüzdesini engelleyen özel kaplamalarla birlikte gelir. Halı, perde, döşeme gibi iç mekan mobilyalarının solmasını önleyerek kullanım ömürlerinin uzamasına yardımcı olur.

Yalıtımlı cam ünitelerinin performans, güvenlik ve dayanıklılık standartlarını karşıladıklarından emin olmak için test edilmesi önemlidir. Bu testler, ünitenin ısı, ses, nem ve diğer çevresel faktörlere karşı yalıtım kabiliyetini ve yapısal bütünlüğünü değerlendirir. Yalıtımlı cam ünitelerinin performansını ve kalitesini değerlendirmek için kullanılan yaygın test yöntemleri şunlardır:

• Isı yalıtım testi: Isı performansı, yalıtımlı cam ünitelerinin en önemli unsurlarından biridir. Bu testler, ünitenin ısıyı ne kadar iyi tuttuğunu veya ısı akışına ne kadar direnç gösterdiğini değerlendirir ve bu da enerji verimliliğini doğrudan etkiler.
  • U-değeri testi: U-değeri (ısı geçirgenliği), yalıtımlı cam ünitesinden ne kadar ısı kaybolduğunun bir ölçüsüdür. U-değeri ne kadar düşükse, camın yalıtım performansı o kadar iyidir. Bu yöntem, ASTM E2188 veya ISO 12567-2 standartlarına uygundur. Bir ısı akış ölçer veya benzeri bir cihaz, yalıtımlı cam ünitesinden geçen ısı miktarını ölçer.
  • Cam ortası U-değeri testi: Bu test, çerçeve hariç, yalıtımlı cam ünitesinin cam kısmının ısı performansını ölçer. Cam katmanlarından geçen ısı transfer miktarını değerlendirir. Bu yöntem, ASTM E2190 veya ISO 12567-1 standartlarına uygundur.
• Yoğuşma direnci testi: Yoğuşma direnci, bir pencerenin yüzeyinde nem oluşumuna direnme kabiliyetini ifade eder. Pencerelerin iç kısmında oluşan yoğuşma, küf oluşumuna ve yapı malzemelerinin bozulmasına yol açabilir. ASTM E903 veya ISO 10292 standartlarında açıklanan yöntemler, yoğuşma oluşup oluşmadığını belirlemek için standart koşullar altında bir yalıtım ünitesinin yüzey sıcaklığını ölçer.
• Ses yalıtımı ve akustik performans testi: Yalıtımlı cam ünitelerinin ses yalıtımı veya akustik performansı, gürültüye duyarlı alanlarda önemlidir. Bu test, bir yalıtım ünitesinin dış kaynaklardan gelen ses iletimini ne kadar etkili bir şekilde azalttığını belirler. ASTM E90 standardı, pencerelerdeki ses iletim kaybını test etmek için yaygın bir standarttır.
• Hava sızdırmazlığı ve sızdırmazlık testleri: Hava sızıntısı, enerji kaybında ve yalıtım ünitelerinin performansında önemli bir faktördür. Yalıtım özelliklerini korumak için camlar arasındaki contanın hava geçirmez kalması gerekir. ASTM E283 veya ISO 5970 standartları, pencerelerden hava sızıntısını ölçer. Yalıtımlı cam ünitesine sabit bir hava akışı uygulanır ve sızdırmaz kenardan sızan hava miktarı ölçülür.

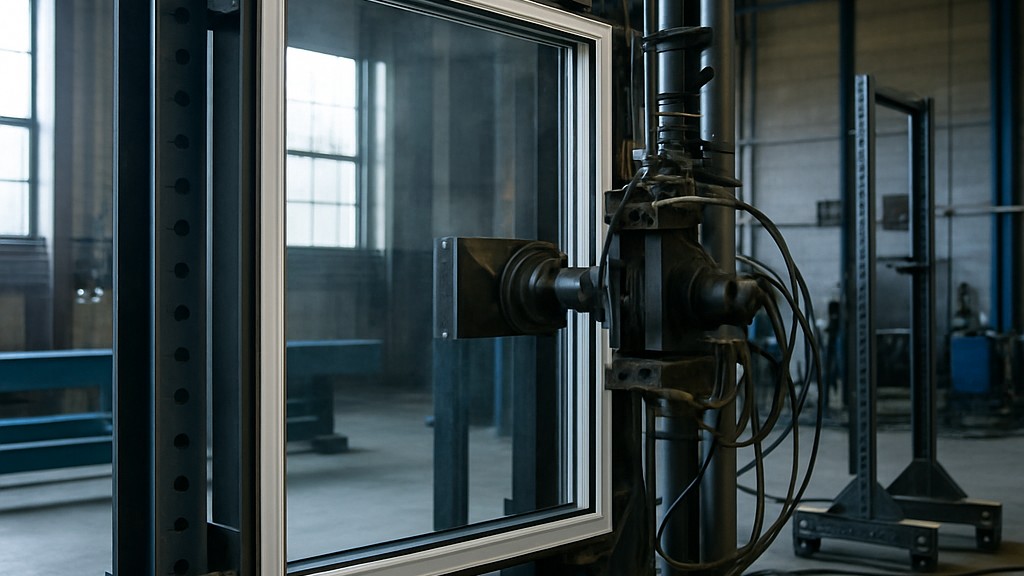

• Yapısal bütünlük ve yük direnci testi: Yalıtımlı cam ünitesi, yapısal bütünlüğünü korurken rüzgar basıncı gibi dış yüklere dayanabilmelidir. ASTM E330 ve ASTM E331 standartları, pencerelerin rüzgar basıncı ve su penetrasyonu altındaki yapısal performansını değerlendirmek için yaygın olarak kullanılır.
• Su geçirimsizlik testi: Su geçirimsizlik direnci, yalıtımlı cam ünitesinin şiddetli yağmur veya diğer aşırı hava koşullarında suyun binaya girmesini etkili bir şekilde önleyebilmesini sağlar. ASTM E331 standardı, binaya su sızıp sızmadığını görmek için pencereye basınç altında su püskürtülmesini içerir.
• Darbe direnci testi: Darbe direnci, özellikle yoğun trafiğe sahip ticari binalar veya şiddetli hava koşullarına maruz kalan bölgeler gibi güvenlik ve emniyetin önemli olduğu alanlarda önemlidir. ASTM F1915 ve ASTM E1996 standartları, pencere ve cam sistemlerinin darbe direncini test etmek için kullanılan standartlardır. Bu testler, nesnelerin veya kalıntıların pencereye çarpmasını simüle eder.
• UV direnci ve solma testi: UV radyasyonu, pencerelerin performansını düşürebilir ve iç mekan mobilyalarının solmasına neden olabilir. UV radyasyon iletimini azaltmak için yalıtımlı cam ünitelerine özel kaplamalar uygulanabilir. ASTM G154 veya ISO 4892 standartları, yalıtım ünitesinin yüzeyindeki uzun süreli UV maruziyetini simüle ederek kaplamaların veya camın kendisinin UV bozulmasına karşı nasıl koruma sağladığını değerlendirir.
• Dayanıklılık ve eskime testleri: Yalıtımlı cam ünitelerinin zaman içinde ne kadar iyi performans gösterdiğini değerlendirmek için dayanıklılık ve eskime testleri, ısı, nem ve UV radyasyonu gibi çevresel faktörlere uzun süreli maruziyeti simüle eder. ASTM E773 ve ASTM E2190 standartları yaygın olarak kullanılır.
• Gaz dolum tutma testi: Argon veya kripton gibi inert gazlarla doldurulmuş yalıtımlı cam üniteleri için, gazın ünite içinde uzun süre kalarak yalıtım özelliklerini korumasını sağlamak önemlidir. ASTM E2188 veya ASTM E2190 standartları, camlar arasındaki boşlukta gaz tutulumunu değerlendirmek için kullanılabilir. Bu, gaz konsantrasyonunun zaman içinde ölçülerek belirtilen sınırlar içinde kalıp kalmadığının belirlenmesini içerir.

Yıllardır çok geniş bir yelpazede gerçekleştirdiği test, ölçüm, analiz ve değerlendirme çalışmaları ile her sektörden işletmelere destek olmaya çalışan kuruluşumuz, bilim ve teknoloji alanında dünyada yaşanan gelişmeleri yakından takip eden ve sürekli kendini geliştiren güçlü bir çalışan kadrosuna sahiptir. Bu çerçevede işletmelere yalıtımlı cam ünitesi (IGU) test hizmetleri de verilmektedir.
