Bir Avrupa standardı olan “EN 310 Ahşap esaslı paneller - Eğilmede elastisite modülünün ve eğilme dayanımının belirlenmesi” standardında, nominal kalınlığı 3 mm veya daha büyük olan ahşap esaslı panellerin düz eğilme ve eğilme dayanımındaki görünür elastisite modülünün belirlenmesine yönelik bir yöntem açıklanmaktadır. Yapısal tasarım değerleri, “EN 789 Ahşap yapılar - Test yöntemleri - Ahşap esaslı panellerin mekanik özelliklerinin belirlenmesi” standardına göre belirlenmelidir.

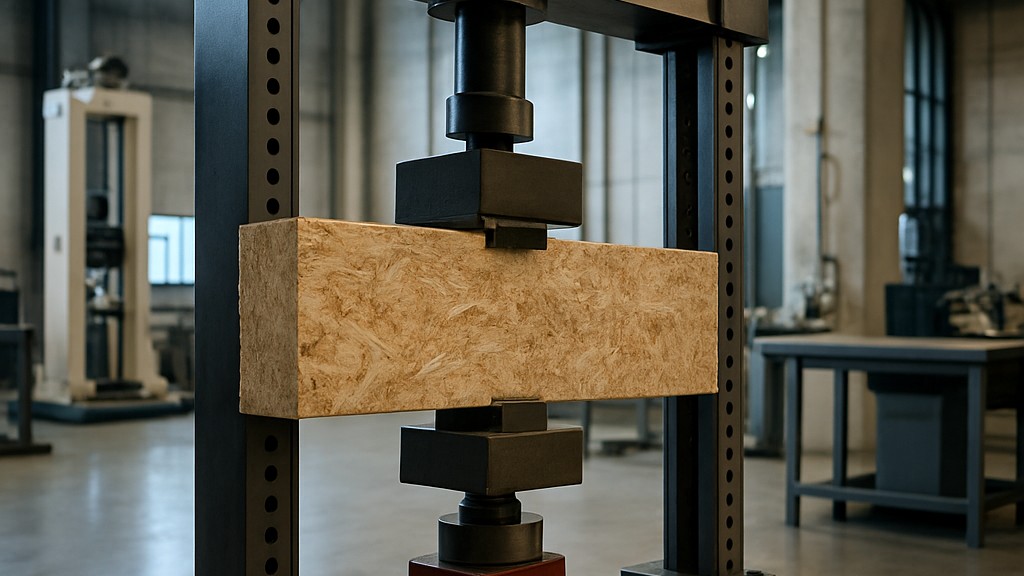

Prensip olarak, eğilmede elastisite modülü ve eğilme dayanımı, iki noktadan desteklenen bir test parçasının merkezine bir yük uygulanarak belirlenir. Elastisite modülü, yük-sapma eğrisinin doğrusal bölgesinin eğimi kullanılarak hesaplanır. Hesaplanan değer, test modülü değil, görünen modüldür. Çünkü test yöntemi, eğilme kadar kesme kuvvetini de içerir. Her bir test parçasının eğilme dayanımı, maksimum yükteki eğilme momentinin tam kesit momentine oranı belirlenerek hesaplanır.
Test parçalarının numune alma ve kesme işlemleri EN 326-1 standardına göre yapılmalıdır. Hem enine hem de boyuna test parçalarından oluşan seriler gereklidir. Test parçaları dikdörtgen şeklinde ve genişlik 50 mm artı/eksi 1 mm olmalıdır.
Ekstrüde paneller, hücresel paneller veya test parçasının uzunluğuna paralel boşluklara sahip benzer yapıdaki paneller söz konusu olduğunda, test parçasının genişliği en az tek bir çekirdek elemanının genişliği kadar olmalıdır (örneğin iki boru çapı artı iki ağ kalınlığı) ve test parçaları, standart içinde verilen şekilde gösterildiği gibi simetrik bir kesit alanına sahip olmalıdır.
Uzunluğa dik boşluklara sahip test parçalarında, yükleme başlığı doğrudan bir ağın üzerine yerleştirilmelidir. Uzunluk, nominal kalınlığın 20 katı artı 50 mm olmalı, maksimum uzunluk 1050 m ve minimum uzunluk 150 mm olmalıdır.
Test parçasının sapması büyükse ancak kopma meydana gelmezse, eğilme dayanımını test etmek için destekler arasındaki mesafe azaltılmalıdır. Test raporu, kırılma testlerinin gerçekleştirildiği destekler arasındaki mesafeyi içermelidir. Bu prosedürün uygulanması gerekiyorsa, yeni bir test parçası seti kullanılmalıdır.
Kontrplak test parçaları, gözle görülür mukavemet azaltıcı özelliklerden arındırılmış olmalıdır.
Test parçaları, bağıl yoğunluğu yüzde 65 artı/eksi yüzde 5 ve sıcaklığı 20 derece artı/eksi 2 derece olan bir atmosferde sabit kütleye şartlandırılmalıdır. 24 saat arayla gerçekleştirilen iki ardışık tartım işleminin sonuçları, test parçasının ağırlığından yüzde 0,1’den fazla farklılık göstermediğinde sabit kütleye ulaşılmış kabul edilir.
Test uygulanırken her bir test parçasının EN 325 standardına göre kenar ve kalınlığı şu noktalardan ölçülür:
Desteklerin merkezleri arasındaki mesafe, panelin nominal kalınlığının 20 katının 1 mm’si içinde, ancak 100 mm’den az ve 1000 mm’den fazla olmayacak şekilde ayarlanır. Desteklerin merkezleri arasındaki mesafe en yakın 0,5 mm’ye kadar ölçülür. Test parçası, uzunlamasına ekseni desteklerin eksenlerine dik olacak şekilde, merkez noktası yük altında olacak şekilde desteklerin üzerine düz bir şekilde yerleştirilir. Yük, test boyunca sabit bir çapraz kafa hareket hızında uygulanmalıdır. Yükleme hızı, maksimum yüke 60 saniye artı/eksi 30) saniye içinde ulaşılacak şekilde ayarlanmalıdır. Test parçasının ortasındaki (yükleme başlığının hemen altında) sapma 0,1 mm hassasiyetle ölçülür ve bu değer, ölçülen değerin yüzde 1’i hassasiyetle ölçülen ilgili yüklere göre çizilir. Sapma artımlı okumalarla belirleniyorsa, en az 6 çift okuma cihazı kullanılmalıdır. Ölçülen değerin yüzde 1’i doğrulukla maksimum yük kaydedilir.
Tahtanın iki yönüne, yani uzunlamasına ve enine yönlere göre iki grup test parçası üzerinde testler gerçekleştirilir. Her grupta, test parçalarının yarısı üst yüz yukarı bakacak ve yarısı alt yüz yukarı bakacak şekilde test edilir.
Kısaca EN 310 standardı, kontrplak, yonga levha, yönlendirilmiş yonga levha ve orta yoğunluklu lif levha (MDF) gibi ahşap esaslı panel ürünlerinin eğilme özelliklerinin test edilme yöntemini içermektedir. Bu mekanik özellikler, malzemelerin yapısal veya yük taşıma uygulamaları altındaki performansını değerlendirmek için kritik öneme sahiptir.
Bu standardın temel amacı, şunları değerlendirmek için tek tip bir test yöntemi oluşturmaktır:
Bu değerler, bir malzemenin mekanik davranışının ve yapısal performansının temel göstergeleridir. Elastisite modülü, doğrusal elastik bölgedeki yük-sapma eğrisinin eğiminden hesaplanır. Eğilme dayanımı, kırılma anındaki maksimum yükten türetilir.
EN 310 standardı şunlar tarafından kullanılır:
Bu standart, özellikle ahşap esaslı paneller için mühendislik, inşaat ve ürün kalitesi bağlamında çok önemlidir. Bu standart şu nedenlerle önemli görülmektedir:
Sonuç olarak EN 310 standardı, ahşap esaslı panellerin mekanik test ve standardizasyonunda önemli bir rol oynar. Elastisite modülünü ve eğilme mukavemetini ölçerek, çok çeşitli sektörlerde yapısal bütünlüğü, ürün geliştirmeyi ve uyumluluğu destekleyen kritik veriler sağlar. İnşaat ve imalatta kullanılan malzemelerin hem güvenli hem de amaca uygun olmasını sağlar.
