EN 12179 Perde Duvar Sistemleri - Rüzgar Yüküne Dayanıklılık - Test Yöntemi

Bir Avrupa standardı olan “EN 12179 Perde duvar sistemleri - Rüzgar yüküne dayanıklılık - Test yöntemi” standardında, pozitif ve negatif statik hava basıncı altında hem sabit hem de açılabilir kısımlarıyla perde duvar sistemlerinin rüzgar yüküne karşı direncini belirleme yöntemi açıklanmaktadır. Bu standart, “EN 13830 Perde duvar - Ürün standardı” standardında tanımlanan tüm perde duvar ürünleri için geçerlidir.

Açıklanan test yöntemi, bir dizi test basıncının (pozitif ve negatif) uygulanması ve her basınçta yer değiştirmelerin ölçülmesi ilkesine dayanır.

Test uygulanırken perde duvar test numunesinde açılabilir parçalar varsa, test ünitesinin her bir açılabilir parçası testten önce beş kez açılıp kapatılır ve kilitlenir. Önce pozitif test basıncıyla, ardından negatif test basıncıyla rüzgar yüküne karşı direnci test edilir.

• Pozitif basınç testi: Tasarım rüzgar yükünün yüzde 50’si veya 500 Pa’dan hangisi daha büyükse, üç hava basıncı darbesi uygulanır. Basınç artışı için kısa süre en az 1 saniye olmalıdır. Her darbe en az 3 saniye boyunca sürdürülür.

Tüm ölçüm cihazları sıfırlanır veya ilk okumalarına sıfırlanır ve bunlar kaydedilir. Numunenin durumundaki değişiklikler not edilir.

Perde duvar ünitesi, tasarım rüzgar yüküne kadar her aşamada en az 15 s artı/eksi 5 s süreyle 4 aşamada test basınçlarına maruz bırakılır, yani tasarım rüzgar yükünün yüzde 25, yüzde 50, yüzde 75 ve yüzde 100’üne kadar.

Her test basıncında ön yüzey yer değiştirmeleri ölçülür ve EN 13116 standardında belirtildiği gibi ön yüzey sapmaları belirlenir.

Testin tamamlanmasından en geç 1 saat sonra kalıcı deformasyonlar kaydedilir.

• Negatif basınç testi: Negatif test basınçlarında yukarıda açıklanan prosedürün aynısı uygulanır.
• Artırılmış yük testi (isteğe bağlı): Pozitif basınç testi - Gerektiğinde, EN 13116 standardında belirtildiği gibi tasarım rüzgar yükünün yüzde 150’si kadar pozitif bir test basıncı uygulanır ve bunu en az 15 s artı/eksi 5 s süreyle yapılır.
• Numunenin durumundaki değişiklikler not edilir.
• Açılabilir tüm pencereler 5 kez açıp kapatılır ve son olarak kapalı konumda sabitlenir.

Her test basıncı için ön yüzey yer değiştirmelerinin ölçümleri listelenir, ön yüzey sapmaları hesaplanır ve bunlar test basıncının fonksiyonları olarak grafiksel olarak ifade edilir. Kalıcı deformasyonlar kaydedilir. Numunenin önden görünüm çiziminde herhangi bir hasar not edilir. Ön sapmalar ve kalıcı deformasyonlar EN 13116 standardında belirtilen maksimum izin verilen değerlerle karşılaştırılır ve başarılı veya başarısız olarak değerlendirilir.

Kısaca EN 12179, bina cephelerinin maruz kaldığı gerçek rüzgar koşullarını simüle eden pozitif ve negatif statik hava basınçlarına maruz kaldığında, perde duvarın hem sabit hem de açılabilir elemanlarını değerlendirir. Bu standart, dış cephe olarak kullanılan perde duvar sistemleri için geçerlidir. Bu standart, bu sistemlerin rüzgar yükü koşulları altında yapısal performansını değerlendirmek için bir prosedür tanımlar. Bu prosedür şunları kapsar:

• Sabit cam paneller
• Açılır havalandırma ve pencereler
• Dikme ve yatay profiller
• Bağlantılar ve çerçeve elemanları
• Komple perde duvar sistemleri

Amaç, cephenin aşırı deformasyon, hasar veya arıza olmaksızın belirtilen rüzgar basınçlarına güvenli bir şekilde dayanabileceğini doğrulamaktır.

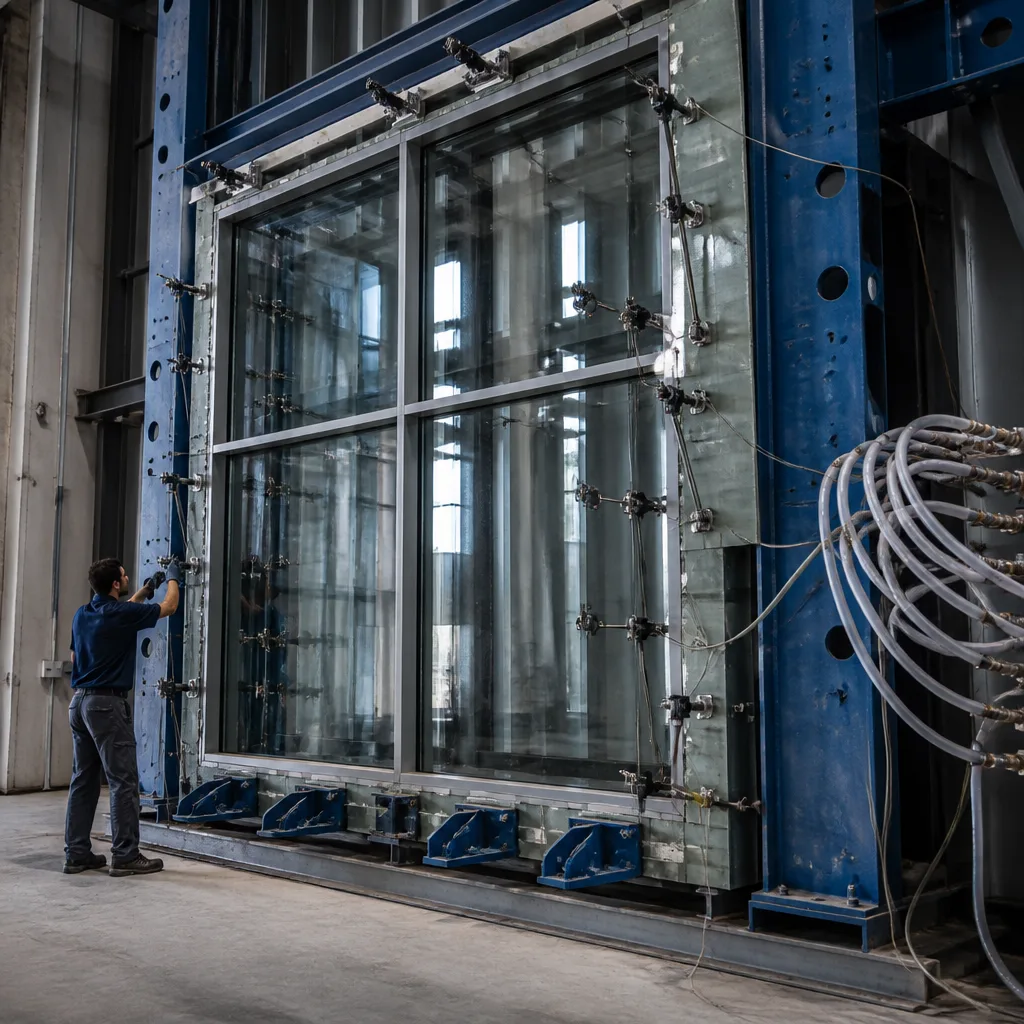

Test uygulanırken numune, rüzgar etkisini simüle etmek için kontrollü pozitif ve negatif hava basınçlarının uygulandığı bir basınç odasına yerleştirilir. Test sırasında:

• Perde duvar numunesi bir test düzeneğine monte edilir.
• Statik hava basıncı kademeli olarak uygulanır.
• Pozitif basınç, cepheye karşı iten rüzgarı simüle eder.
• Negatif basınç, cepheye etki eden rüzgar emmesini simüle eder
• Sapmalar ve yapısal davranış ölçülür.
• Numune, hasar veya kalıcı deformasyon açısından incelenir.

Testlerde kullanılan ekipman tipik olarak şunları içerir:

• Basınç odası
• Hava besleme ve kontrol sistemi
• Sapma ölçüm cihazları
• Yapısal destek çerçevesi
• Veri toplama sistemi

Cihaz, belirtilen basınç seviyelerini doğru bir şekilde üretebilmeli ve gerekli süre boyunca koruyabilmelidir.

Açıklanan test yöntemi şu adımları izler:

• Numune hazırlığı: Perde duvar numunesi, şunlar dahil olmak üzere, gerçek yapıyı temsil etmelidir:
  • Çerçeveler
  • Camlar
  • Contalar
  • Bağlantı elemanları
  • Açılır kapanır elemanlar
• Basınç yüklemesi: Numune, tasarım rüzgar yüklerine karşılık gelen önceden belirlenmiş basınç döngülerine maruz bırakılır. Şunlar için ölçümler alınır:
  • Anlık sapma
  • Kalıcı deformasyon
  • Yapısal bütünlük
• Testin tamamlanmasının ardından, numune şunlar açısından incelenir:
  • Bileşenlerin kırılması
  • Bağlantıların arızalanması
  • Kalıcı deformasyon
  • Açılır kapanır elemanların işlevselliğinin kaybı

Ölçülen sapmalar, ürün spesifikasyonları ve proje gereksinimleri tarafından belirlenen izin verilen sınırlar ile karşılaştırılır.

Bir perde duvar sistemi genellikle şu durumlarda testi geçer:

• Yapısal arıza meydana gelmez.
• Sapmalar belirtilen sınırlar içinde kalır.
• Bileşenler güvenli bir şekilde bağlı kalır.
• Açılabilir parçalar doğru şekilde çalışmaya devam eder.
• Performansı etkileyen kalıcı hasar yoktur.

Bu kriterler, cephelerin uzun vadeli güvenliğini ve kullanılabilirliğini sağlamaya yardımcı olur.

EN 12179 standardı genellikle şunlarla birlikte kullanılır:

• EN 13830
• EN 12153
• EN 12155
• EN 13116

Bu standartlar birlikte, perde duvar performansını değerlendirmek için kapsamlı bir çerçeve sağlar.

EN 12179 standardının önemli görülmesinin başlıca nedenleri şunlardır:

• Perde duvar sistemlerinin yapısal güvenliğini doğrular.
• Cephelerin beklenen rüzgar yüklerine dayanabilmesini sağlar.
• Cam kırılması ve cephe arızası riskini azaltır.
• Avrupa bina yönetmeliklerine uyumu destekler.
• Üreticiler ve belgelendirme kuruluşları için standartlaştırılmış bir test yöntemi sağlar.
• Mühendislerin tutarlı performans kriterleri kullanarak ürünleri karşılaştırmasına yardımcı olur.

Yüksek binalar, havaalanları, ticari kuleler ve geniş cam cephelere sahip diğer yapılar için, rüzgar direnci testi, bina sakinlerinin güvenliğini ve uzun vadeli dayanıklılığı sağlamak açısından kritik öneme sahiptir.

Sonuç olarak EN 12179 standardı, giydirme cephe sistemlerinin rüzgar yüklerine karşı direncini değerlendirmek için kullanılan bir test standardıdır. Bu standart, cephe sistemlerini kontrollü pozitif ve negatif hava basınçlarına maruz bırakarak, gerçekçi rüzgar koşulları altında yapısal bütünlüğü, deformasyon davranışını ve genel performansı doğrular. Bu standarda uyum, üreticilerin, tasarımcıların ve bina sahiplerinin giydirme cephe sistemlerinin hizmet ömrü boyunca güvenli, güvenilir ve dayanıklı kalmasını sağlamalarına yardımcı olur.
