DIN 53509-1 Essais sur le caoutchouc - Détermination de la résistance à la fissuration par l'ozone - Partie 1 : Conditions statiques
La norme « DIN 53509-1 Essais sur le caoutchouc - Détermination de la résistance à la fissuration par l'ozone - Partie 1 : Conditions statiques », publiée par l'Institut allemand de normalisation (DIN), décrit les méthodes d'essai pour déterminer la résistance des caoutchoucs et des élastomères à la fissuration par l'ozone.
L'ozone atmosphérique, même à très faible concentration, peut provoquer des fissures superficielles dans de nombreux caoutchoucs vulcanisés ou thermoplastiques, notamment ceux contenant des doubles liaisons (par exemple, le caoutchouc naturel, le SBR et le NBR). Ce phénomène est critique pour les joints, les pneumatiques, les tuyaux, les joints toriques et autres produits en caoutchouc exposés aux environnements extérieurs ou de haute altitude.
La norme DIN 53509-1 constitue la partie principale. Elle décrit comment exposer des éprouvettes en caoutchouc à une atmosphère d'ozone contrôlée sous contrainte de traction statique et comment évaluer la fissuration. Cette norme comprend deux méthodes courantes :
Les fissures sont classées selon un système de classification (généralement basé sur leur densité et leur taille). Les échelles de classification courantes vont de 0 (aucune fissure visible) à des nombres plus élevés indiquant une gravité croissante (par exemple, de nombreuses petites fissures, quelques grandes fissures, des fissures profondes). Parfois, un critère simple d'acceptation ou de refus est appliqué (par exemple, « fissures interdites »).
Ses applications typiques incluent le contrôle qualité, la comparaison de matériaux ou la vérification de la conformité d'un composé à une spécification dans des conditions d'exposition réalistes. C'est la méthode la plus couramment utilisée en pratique.
Lors de l'évaluation, le résultat est exprimé en temps d'exposition (en heures) nécessaire à l'apparition des premières fissures au niveau de contrainte donné. Un temps d'apparition des premières fissures plus long indique une meilleure résistance à l'ozone. Ce temps permet également de déterminer la contrainte critique ou contrainte seuil (la contrainte maximale à partir de laquelle aucune fissure ne se forme, même après une exposition très longue).
Les applications typiques comprennent la recherche et le développement, le séquençage de différents composés ou la détermination de la limite de contrainte de travail sécuritaire d'un caoutchouc dans des environnements ozonés.
Les essais se déroulent généralement à des concentrations d'ozone de 25 à 200 ppm (parties par cent millions), à des températures d'environ 40 °C et avec différents niveaux d'allongement (par exemple, une résistance à la traction de 10 à 60 %). Les fissures sont généralement examinées visuellement à un grossissement de 10x et classées selon leur gravité.
Des méthodes de référence (méthodes chimiques par voie humide) sont utilisées pour déterminer la concentration d'ozone dans les chambres d'essai en laboratoire. Ceci garantit un contrôle précis des niveaux d'ozone pendant les essais.
La norme DIN 53509-1 est techniquement très similaire à la norme « ISO 1431-1 Caoutchouc vulcanisé ou thermoplastique – Résistance à la fissuration par l’ozone – Partie 1 : Essais de traction statique et dynamique » et est généralement considérée comme équivalente ou une adaptation nationale. De nombreux laboratoires privilégient désormais la version ISO actualisée, qui inclut les essais de traction statique et dynamique. La norme DIN 53509 est encore utilisée comme référence dans les spécifications plus anciennes, notamment dans l’industrie allemande et européenne (comme l’automobile et les technologies d’étanchéité).
En résumé, la norme DIN 53509 spécifie les méthodes d'évaluation de la résistance des caoutchoucs et des élastomères à la fissuration induite par l'ozone. L'ozone atmosphérique peut dégrader les matériaux en caoutchouc, notamment sous contrainte. Cette norme propose une méthode contrôlée pour simuler ces conditions et évaluer la durabilité des matériaux.
La norme DIN 53509 porte sur les points suivants :
La méthode d’essai décrite comprend :
Après exposition, les échantillons sont inspectés visuellement afin de détecter d'éventuelles fissures ou une détérioration de la surface.
Ce test détermine la résistance du matériau à l'attaque de l'ozone dans des conditions de contrainte réelles.

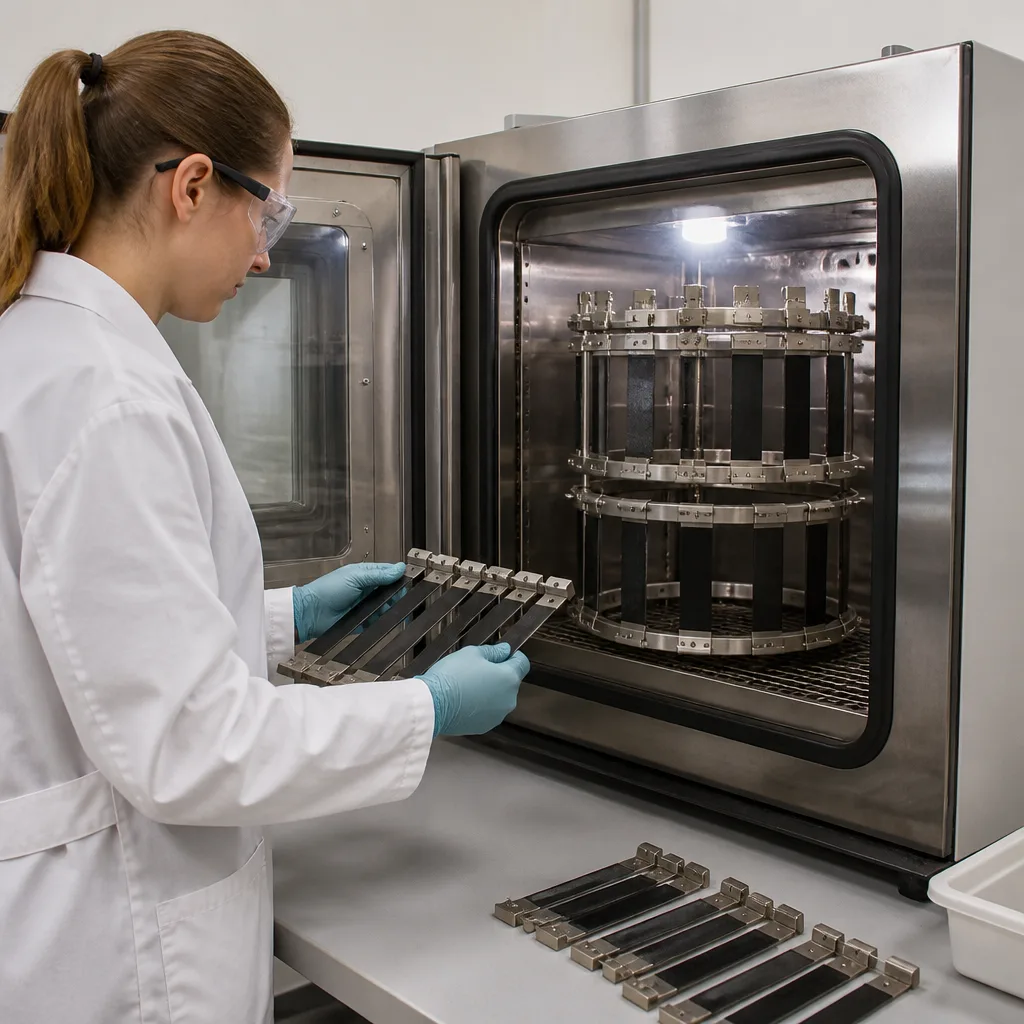

L'équipement de test de base utilisé lors des essais comprend les éléments suivants :
Les conditions généralement vérifiées sont les suivantes :
Après le test, les résultats sont évalués selon les critères suivants :
Les matériaux sont classés selon leur résistance à l'ozone, un facteur essentiel pour leur durabilité.
La norme DIN 53509 est largement utilisée dans les industries où le caoutchouc est exposé à l'air et aux contraintes. Par exemple,
Cette norme est considérée comme importante pour les raisons suivantes :
En conclusion, la norme DIN 53509 a joué un rôle déterminant dans la normalisation de l'évaluation de la résistance à l'ozone des matériaux en caoutchouc. Bien qu'elle ait été remplacée par la norme ISO 1431, sa méthodologie demeure fondamentale pour la compréhension du vieillissement du caoutchouc et de sa durabilité environnementale.
Actuellement, certaines parties de la norme DIN 53509-1 ont été remplacées par la série de normes compatibles ISO 1431. Cependant, cette norme reste largement citée dans la documentation technique, les fiches techniques des matériaux et les spécifications existantes. Les laboratoires en Allemagne et en Europe disposent souvent d'équipements étalonnés selon les normes DIN 53509 et ISO 1431 afin de garantir la conformité aux exigences des clients.
