BMW AA-0081 Tek Darbe Testi Kullanılarak Çok Katmanlı Kaplamaların Ayrılma Düzleminin Belirlenmesi

Çok uluslu bir araç üreticisi firma olan BMW tarafından geliştirilen “BMW AA-0081 Tek darbe testi kullanılarak çok katmanlı kaplamaların ayrılma düzleminin belirlenmesi” standardında, tek darbeli gerilim yöntemiyle çok katmanlı kaplamalardaki ayrılma düzlemini / düzlemlerini net bir şekilde belirlemeyi amaçlayan bir test yöntemi açıklanmaktadır.

BMW AA-0081 standardı, kontrollü tek bir darbe sonrasında çok katmanlı otomotiv boya sistemlerindeki ayrılma katmanını (katman ayrılması) belirlemek için kullanılan özel bir laboratuvar test spesifikasyonudur. Bu yöntem, taş çarpması benzeri darbelere maruz kaldığında otomotiv kaplama sistemlerinin yapışma ve mekanik bütünlüğünü değerlendirmek üzere tasarlanmıştır.

Modern araç boya sistemleri, araç gövdesini korozyona, hava koşullarına, kimyasallara ve mekanik hasara karşı korumak için birlikte çalışan birkaç katmandan oluşur. Bir taş yüksek hızda boyalı yüzeye çarptığında, kaplama basit yüzey çizilmesi yerine tek tek katmanlar arasında ayrılarak bozulabilir. BMW AA-0081 standardı, mühendislerin bu ayrılmanın tam olarak nerede meydana geldiğini belirlemelerine yardımcı olarak, kaplama dayanıklılığını ve uzun vadeli korozyon direncini iyileştirmek için değerli bilgiler sağlar.

BMW AA-0081 standardının birincil amaçları şunlardır:

• Darbe sonrasında kaplama arızasının meydana geldiği arayüzü belirlemek.
• Tek tek boya katmanları arasındaki yapışmayı değerlendirmek.
• Farklı kaplama sistemlerinin taş çarpmasına karşı direncini karşılaştırmak.
• Daha dayanıklı otomotiv boya teknolojilerinin geliştirilmesini desteklemek.
• Üretim kaplamalarının BMW kalite gereksinimlerine uygunluğunu doğrulamak.

Esas olarak görünür hasar miktarını ölçen geleneksel taş çarpması testlerinin aksine, BMW AA-0081 standardı, hangi kaplama katmanının yapışmasını önce kaybettiğini belirlemeye odaklanır.

Tipik bir otomotiv boya sistemi, birkaç fonksiyonel katmandan oluşur:

• Elektrokaplama (E-kaplama)
• Astar
• Baz katlama
• Şeffaf kaplama

Her katman belirli bir işlevi yerine getirir, ancak genel dayanıklılık büyük ölçüde bu katmanlar arasındaki arayüzlerin gücüne bağlıdır. Bir arayüzün yapışması zayıfsa, bir darbe, alt katmanları veya hatta metal alt tabakayı korozyona maruz bırakarak ayrılmaya neden olabilir. Tek darbe testi, bu tür hasarı laboratuvar koşullarında yeniden üretmek için kontrollü bir yöntem sağlar.

BMW AA-0081 standardı, kaplamalı bir test panelini standartlaştırılmış bir darbe cismi veya mermi kullanarak tek bir kontrollü darbeye maruz bırakır. Darbe sonrasında,

• Hasarlı kaplama incelenir.
• Kırılan boya sistemi analiz edilir.
• Ayrılmanın meydana geldiği arayüz belirlenir.
• Delaminasyonun boyutu ve türü kaydedilir.

Amaç sadece hasarın olup olmadığını belirlemek değil, aynı zamanda arıza mekanizmasını da anlamaktır.

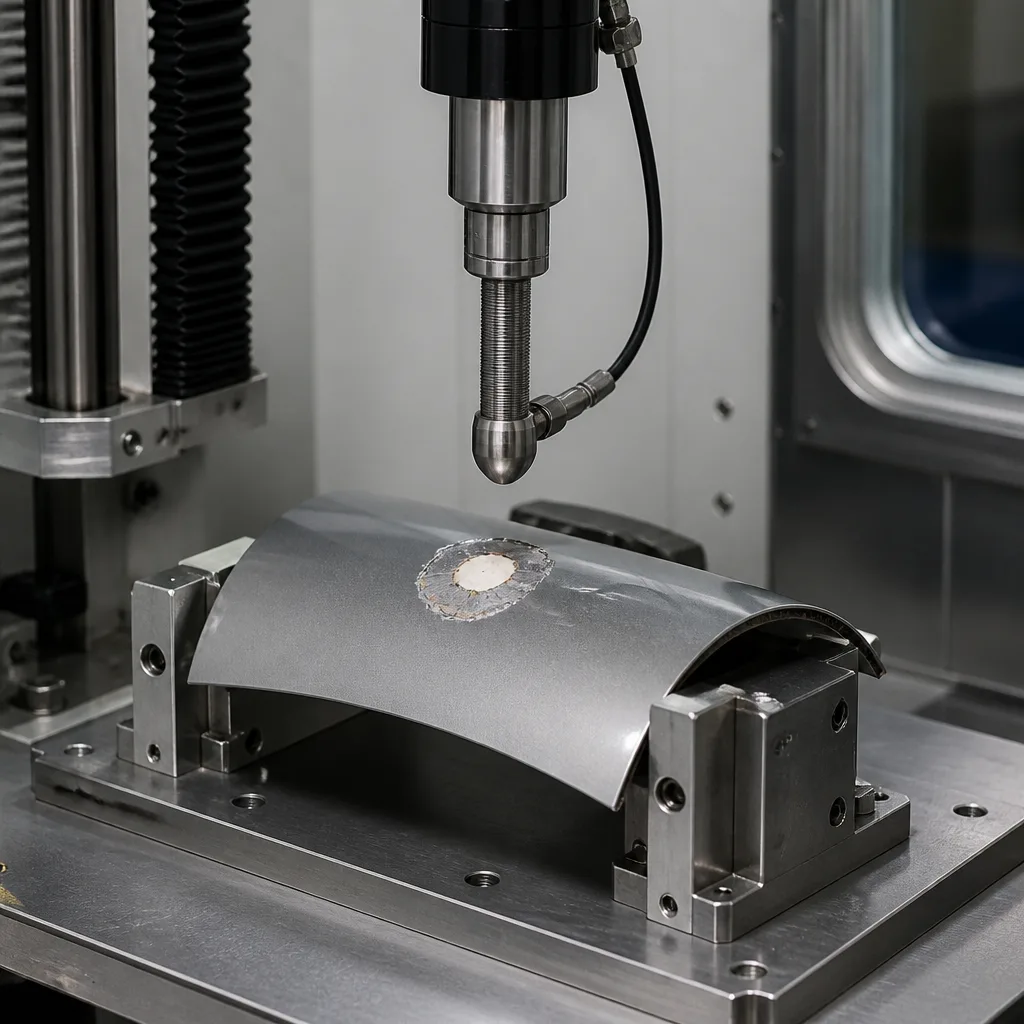

Tipik bir test kurulumu şunları içerir:

• Tek darbe test cihazı
• Standartlaştırılmış mermi
• Kontrollü darbe hızı
• Sert numune tutucu
• Optik mikroskop
• Stereo mikroskop
• Kesit analiz ekipmanı
• Dijital görüntüleme sistemi

Bazı laboratuvarlar detaylı arıza analizi için ayrıca şunları da kullanır:

• Tarama elektron mikroskobu (SEM)
• Enerji dağılımlı spektroskopi (EDS)
• Metalografik kesit hazırlama

Genel olarak test yöntemi şu adımları izler:

• BMW spesifikasyonlarına göre kaplanmış test panelleri hazırlanır.
• Numuneler belirtilen çevresel koşullar altında şartlandırılır.
• Panel darbe fikstürüne güvenli bir şekilde monte edilir.
• Standartlaştırılmış parametreler kullanılarak tek bir darbe uygulanır.
• Hasarlı alan görsel olarak incelenir.
• Ayrılma arayüzü belirlenir.
• Hasarlı bölgenin boyutu ve morfolojisi ölçülür.
• Arıza modu, fotoğraflar ve mikroskobik gözlemlerle belgelenir.

Analiz genellikle şunlara odaklanır:

• Şeffaf kaplama ile astar arasında ayrılma
• Astar ile astar arasında ayrılma
• Astar ile elektrokaplama arasında ayrılma
• Elektrokaplama ile metal alt tabaka arasında ayrılma
• Çatlak desenleri
• Katmanlaşmış alan
• Alt kaplama katmanlarının açığa çıkması
• Alt tabakanın açığa çıkması kanıtı

Ayrılma yeri, kaplama sistemindeki en zayıf arayüz hakkında önemli bilgiler sağlar.

Tipik arıza modları şunlardır:

• Kohezif arıza: Katmanlar arasındaki yapışma bozulmadan kalırken, arıza bir kaplama katmanının kendisinde meydana gelir.
• Yapışma hatası: Hata, iki kaplama katmanı arasındaki arayüzde meydana gelir.
• Karma hata: Yapışma ve kohezyon hatalarının birleşimi.
• Tam ayrılma: Birkaç katman aynı anda ayrılır ve alt tabakayı açığa çıkarır.

Bu hata modlarını anlamak, kaplama mühendislerinin malzeme formülasyonlarını ve uygulama süreçlerini optimize etmelerine yardımcı olur.

Tek darbe testi, çoklu darbe taş-parçalama yöntemlerine göre çeşitli avantajlar sunar:

• Darbe enerjisinin daha iyi kontrolü
• Mükemmel tekrarlanabilirlik
• Hata mekanizmalarının daha kolay belirlenmesi
• Ayrılmanın hassas lokalizasyonu
• Kaplama formülasyonları arasında daha iyi karşılaştırma

Bu özellikler, yöntemi özellikle otomotiv boya geliştirme ve doğrulama sırasında kullanışlı hale getirir.

Kaplama performansını etkileyebilecek birçok değişken vardır. Bunlar şunlardır:

• Katman kalınlığı
• Astar formülasyonu
• Şeffaf kaplama esnekliği
• Yapışma artırıcı etkinliği
• Kürleme koşulları
• Fırınlama sıcaklığı
• Alt tabaka malzemesi
• Yüzey ön işlemi
• Çevresel koşullandırma
• Darbe hızı
• Darbe açısı

Üreticiler, tutarlı sonuçlar elde etmek için bu değişkenleri dikkatlice kontrol ederler.

BMW AA-0081 standardı genellikle şu durumlarda uygulanır:

• Yeni boya sistemlerinin geliştirilmesi
• Tedarikçi yeterlilik değerlendirmesi
• Üretim kalite kontrolü
• Kaplama prosesi optimizasyonu
• Saha arızalarının incelenmesi
• Alternatif kaplama teknolojilerinin karşılaştırılması
• Boya formülasyonu değişikliklerinden sonra doğrulama

BMW AA-0081 standardı, orijinal ekipman üreticilerine özgü bir prosedürdür ancak teknik olarak “ISO 20567 Boyalar ve vernikler - Kaplamaların taş çarpmasına karşı direncinin belirlenmesi” standart serisi ile ilgilidir. Bu standardın ayırt edici özelliği, sadece görünür boya hasarını ölçmek yerine, çok katmanlı kaplama sistemlerindeki ayrılma katmanını belirlemeye odaklanmasıdır.

BMW AA-0081 standardı çeşitli avantajlar sunar:

• Kaplama arayüzü arızasının doğru tespiti
• Yüksek tekrarlanabilirlik
• Kontrollü laboratuvar koşulları
• Değerli teşhis bilgileri
• Geliştirilmiş kaplama geliştirme
• Geliştirilmiş korozyon koruması
• Daha iyi uzun vadeli araç dayanıklılığı
• Tedarikçi kalite güvencesine destek

Açıklanan yöntemi şu sektörlerde değerlidir:

• Otomotiv üretimi
• Otomotiv boya tedarikçileri
• Kaplama malzemesi geliştirme
• Korozyon mühendisliği
• Yüzey mühendisliği
• Malzeme araştırma laboratuvarları
• Otomotiv kalite güvencesi

Sonuç olarak BMW AA-0081 standardı, kontrollü darbe koşulları altında çok katmanlı otomotiv boya sistemlerinin dayanıklılığını değerlendirmek için önemli bir laboratuvar prosedürüdür. Sadece boya hasarının boyutunu ölçmek yerine, ayrılmanın başladığı tam kaplama arayüzünü belirleyerek mühendislerin kaplama yapışmasındaki zayıflıkları teşhis etmelerini ve boya formülasyonlarını optimize etmelerini sağlar.

BMW AA-0081 standardı, darbelere daha dayanıklı kaplamaların geliştirilmesini destekleyerek, araç görünümünün iyileştirilmesine, korozyon korumasının artırılmasına, kullanım ömrünün uzatılmasına ve genel ürün kalitesinin yükseltilmesine katkıda bulunur.
