GMW 3154 Mandrel Bükme Testi

General Motors Worldwide (GMW) tarafından geliştirilen “GMW 3154 Mandrel bükme testi” standardı, sızdırmazlık bileşiklerinin ve yapıştırıcıların soğuk sıcaklık esnekliğini ve çatlamaya karşı direncini değerlendirmek için kullanılan bir test prosedürü içerir. Bu standart, özellikle dikiş sızdırmazlık malzemeleri, flanş sızdırmazlık malzemeleri, alt gövde sızdırmazlık malzemeleri ve dolgu yapıştırıcıları gibi otomotiv malzemeleri için önemlidir.

Açıklanan test yöntemi, bir malzemenin düşük sıcaklıklara maruz kaldığında ve daha sonra bir mandrel etrafında bükülmeye tabi tutulduğunda yeterince esnek kalıp kalmadığını belirlemek için tasarlanmıştır. Bu önemlidir çünkü otomotiv sızdırmazlık malzemeleri soğuk ortamlarda sertleşebilir veya kırılgan hale gelebilir ve potansiyel olarak çatlaklara, yapışma kaybına veya sızdırmazlık performansının azalmasına neden olabilir.

GMW 3154 standardının temel amacı, sızdırmazlık bileşiklerinin ve yapıştırıcıların soğuk direncini belirlemektir. Bu standart özellikle şu malzemeleri içerir:

• Derz sızdırmazlık malzemeleri
• Flanş sızdırmazlık malzemeleri
• Alt kaplama malzemeleri
• Dolgu yapıştırıcıları
• Diğer esnek otomotiv sızdırmazlık ve yapıştırma bileşikleri

Bu standart, bu malzemeleri esnek halılardan ve benzeri malzemelerden ayırır. Halıların veya diğer esnek malzemelerin soğuk sıcaklıkta bükülmesi için GMW 3154 standardı, bunun yerine GMW 14108 standardını işaret eder. Pratik anlamda, bu yöntem şu soruyu yanıtlar: malzeme, çatlama veya diğer kabul edilemez hasarlar olmadan düşük sıcaklıkta bükülmeye dayanabilir mi?

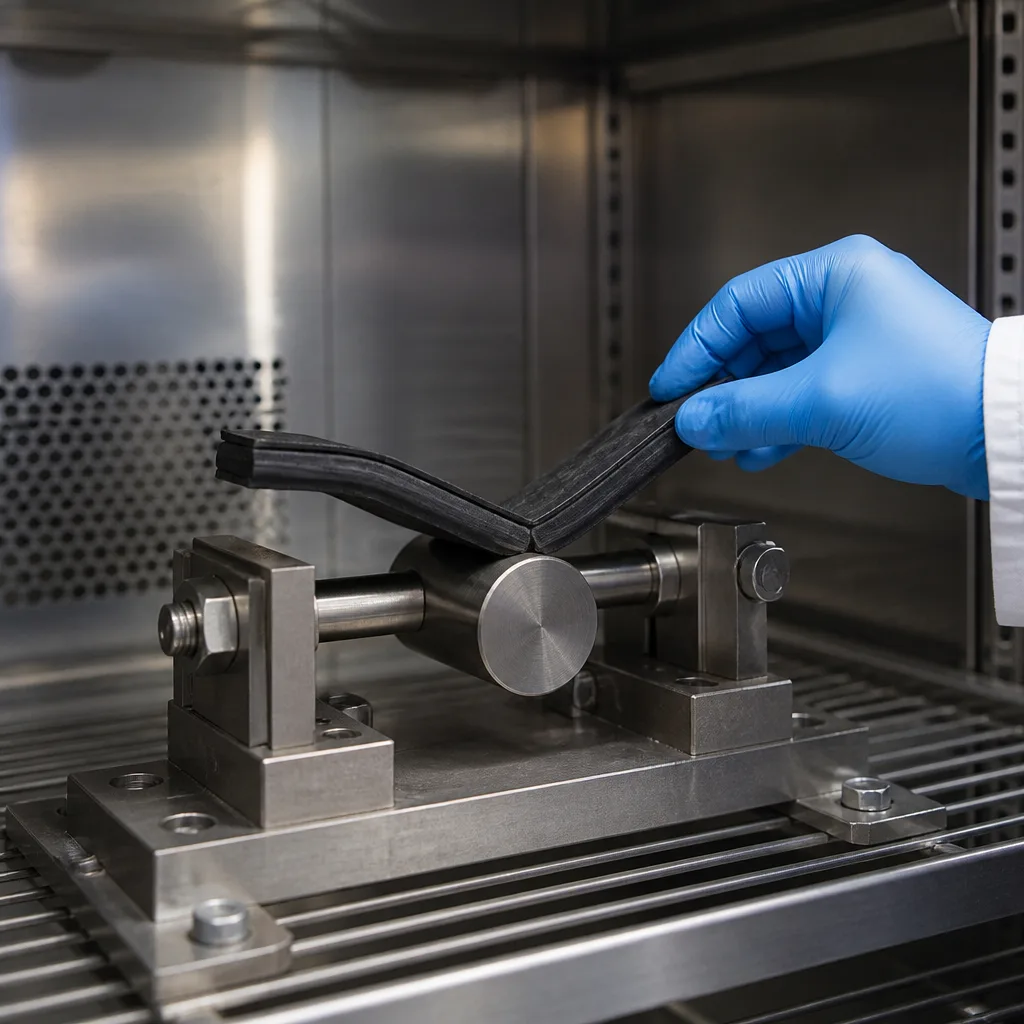

Mandrel bükme testinin temel prensibi nispeten basittir. Malzemenin hazırlanmış bir örneği, belirtilen düşük bir sıcaklıkta şartlandırılır ve daha sonra bir mandrel etrafında bükülür. Mandrel, kontrollü bir bükme yarıçapı sağlar. Numune, mandrel etrafında zorlanarak döndürüldüğünde, malzeme içinde çekme ve sıkıştırma deformasyonları oluşur. İyi düşük sıcaklık esnekliğine sahip bir malzeme, çatlak oluşmadan bu deformasyona uyum sağlamalıdır. Düşük sıcaklıkta kırılgan hale gelen bir malzeme şunları gösterebilir:

• Yüzey çatlaması
• Yarılma
• Kırılma
• Sürekliliğin kaybı
• Diğer görünür hasarlar

Bu nedenle bu prosedür, bir malzemenin düşük sıcaklık esnekliğini pratik bir otomotiv performans değerlendirmesine dönüştürmenin faydalı bir yoludur.

GMW 3154 standardı, test laboratuvarları tarafından konik mandrel bükme testi olarak da tanımlanır ve ticari malzeme veri sayfaları genellikle soğuk esneklik testi olarak referans gösterilir.

Numunenin kesin boyutları, şartlandırma sıcaklığı, mandrel konfigürasyonu, bükme hızı ve kabul gereksinimleri, GMW 3154 standardı içinde yer almaktadır. Gene olarak test süreci şu adımları izler:

• Numune hazırlama: Test numuneleri, standardın veya ilgili malzeme spesifikasyonunun gerekliliklerine göre sızdırmazlık veya yapıştırıcı malzemeden hazırlanır. Numunenin uygun boyutlara ve homojen bir duruma sahip olması gerekir, böylece bükme sonucu malzemenin özelliklerini temsil eder.
• Düşük sıcaklıkta şartlandırma: Numune, gerekli şartlandırma süresi boyunca belirtilen düşük sıcaklık ortamına maruz bırakılır. Bu adım önemlidir çünkü testin amacı sadece malzemeyi bükmek değil, gerekli soğuk koşula ulaştıktan sonraki davranışını değerlendirmektir.
• Mandrel bükme: Şartlandırmadan sonra, numune belirtilen mandrel etrafında bükülür. Konik mandrel düzenlemesinin kullanıldığı versiyonlarda ve uygulamalarda, değişen çap, malzemenin esnekliğinin farklı bükme yarıçaplarında değerlendirilmesine olanak tanır.
• Görsel inceleme: Bükme işleminden sonra, numune hasar belirtileri açısından incelenir. Özellikle malzeme yüzeyindeki çatlaklara veya diğer görünür bozulmalara dikkat edilir.
• Değerlendirme: Sonuç, geçerli kabul kriterleriyle karşılaştırılır. Bir malzemenin çatlaklardan veya diğer belirtilen arıza biçimlerinden arınmış olması gerekebilir. Kesin kabul kriteri, başka bir uygulamadan varsayılmak yerine, her zaman ilgili GMW 3154 sürümünden ve malzeme spesifikasyonundan alınmalıdır.

GMW 3154 standardı öncelikle çekme mukavemeti, soyulma mukavemeti veya yapışma mukavemeti yerine düşük sıcaklık esnekliği ile ilgilidir. Değerlendirilen temel özellik, malzemenin soğukken deformasyona dayanma yeteneğidir:

• Düşük sıcaklık esnekliği: Birincil özellik.
• Çatlak direnci: Birincil arıza kriteri.
• Kırılganlık: Dolaylı olarak değerlendirilir.
• Elastik / plastik deformasyon: Eğilme davranışı için önemlidir.
• Yapışma mukavemeti: Birincil ölçüm değildir.
• Çekme dayanımı: Birincil ölçüm değil.
• Hava koşullarına dayanıklılık: Doğrudan ölçülmez.

Bu özellikler, GMW 3154 standardını diğer otomotiv malzeme testlerinin yerine geçmekten ziyade tamamlayıcısı yapar.

GMW 3154 standardı, araçlarda kullanılan sızdırmazlık ve yapıştırma malzemeleri için özellikle önemlidir. Potansiyel uygulamalar şunlardır:

• Gövde dikiş sızdırmazlığı
• Flanş sızdırmazlığı
• Alt gövde koruma ve sızdırmazlığı
• Dolgu yapıştırıcı sistemleri
• Derz sızdırmazlığı
• Esnek yapıştırıcı bileşikler
• Elastomerik sızdırmazlık malzemeleri

Önemlilik, soğuk iklimlerde araç çalışması sırasında esnekliğini koruması gereken malzemelere kadar uzanır. Örneğin, bir gövde derzine uygulanan bir sızdırmazlık malzemesi, kullanım ömrü boyunca önemli sıcaklık değişimlerine maruz kalabilir. Sızdırmazlık malzemesi düşük sıcaklıkta aşırı derecede kırılgan hale gelirse, bitişik bileşenlerin hareketi çatlaklara neden olabilir. Çatlaklar oluştuğunda, su, nem, kirleticiler veya korozyonu teşvik eden maddeler derze nüfuz edebilir.

GMW 3154 standardı şu nedenlerle önemli görülmektedir:

• Soğuk sıcaklıkta çatlamayı önler: En doğrudan faydası, düşük sıcaklıklara maruz kaldığında kırılgan hale gelen malzemeleri belirlemektir.
• Uzun süreli sızdırmazlık performansını destekler: Bir sızdırmazlık malzemesi, araç gövdesi veya bileşenleri termal büzülme ve harekete maruz kaldığında bile sürekli kalmalıdır.
• Malzeme seçimini iyileştirir: Üreticiler, üretim için bir malzeme seçmeden önce farklı sızdırmazlık malzemelerini ve yapıştırıcı formülasyonlarını karşılaştırmak için bu testi kullanabilirler.
• Araç dayanıklılığını destekler: Sızdırmazlık malzemeleri, aracın genel koruma sisteminin bir parçasıdır. Bir sızdırmazlığın bozulması, nem girişine, korozyona, gürültüye veya bitişik bileşenlerin bozulmasına katkıda bulunabilir.
• Kontrollü bir laboratuvar karşılaştırması sağlar: Standartlaştırılmış mandrel konfigürasyonu ve düşük sıcaklık koşullandırması, malzemeleri karşılaştırmak için tekrarlanabilir bir yöntem sağlar.

Sonuçların yorumlanması:

• En önemli sonuç, numunenin bükülmeden sonra sağlam kalıp kalmadığıdır.
• Geçerli bir malzeme, genellikle belirtilen düşük sıcaklıkta yeterli esneklik gösterir ve kabul edilemez çatlamalar sergilemez.
• Başarısız bir malzeme, bükülme sonrasında görünür çatlaklar, kırıklar veya diğer hasarlar gösterebilir.

Ancak sonuç, malzemenin her otomotiv uygulaması için uygun olduğu genel bir ifade olarak yorumlanmamalıdır. GMW 3154 standardı, performansın belirli bir yönünü değerlendirir: soğuk sıcaklık bükülme direnci.

Bir malzeme, mandrel bükme testini geçebilirken, diğer özelliklerinde eksiklikler gösterebilir:

• Yapışma
• Kohezyon
• Çekme dayanımı
• Yaşlanma direnci
• Kimyasal direnç
• Su direnci
• Isı direnci
• Hava koşullarına dayanıklılık

GMW 3154 standardının, GMW 14108 ile olan ilişkisi önemlidir. GMW 3154 standardı, özellikle sızdırmazlık bileşiklerinin ve yapıştırıcıların soğuk direncini ele alırken, halıların ve diğer esnek malzemelerin düşük sıcaklıkta bükülmesi için GMW 14108 standardına yönlendirir.

GMW 3154 standardı sadece otomotiv üreticileri tarafından değil, aynı zamanda orijinal ekipman üreticisi yeterlilik testleri yapan malzeme tedarikçileri ve bağımsız laboratuvarlar tarafından da kullanılmaktadır.

Açıklanan test yönteminin başlıca avantajları şunlardır:

• Nispeten basit test konsepti
• Soğuk esnekliğin doğrudan değerlendirilmesi
• Elastomerik ve sızdırmazlık malzemeleri için kullanışlı
• Kırılgan formülasyonların belirlenmesine yardımcı olur
• Malzeme karşılaştırmasını destekler
• Gerçek otomotiv çevre koşullarıyla ilgili
• Tedarikçi yeterlilik programlarına dahil edilebilir
