SES N 3306 Yalıtım Malzemeleri

Suzuki Motor Corporation tarafından, ek SES N standartları (örnekler) kapsamında geliştirilen “SES N 3306 Yalıtım malzemeleri” standardı, otomotiv sektöründe araçlarda kullanılan yalıtım malzemeleri için gereksinimleri, test yöntemlerini ve performans kriterlerini tanımlamak için kullanılan bir şartnamedir.

Yalıtım malzemeleri, bir aracın içindeki ısı transferini, gürültüyü ve titreşimi azaltmak için kullanılır. Hem yolcu konforunu hem de araç verimliliğini artırırlar.

Otomotiv sektöründe yalıtım malzemeleri rastgele kullanılmaz, ısıyı, gürültüyü ve titreşimi kontrol etmek için aracın farklı bölümlerine stratejik olarak entegre edilir ve tasarlanır. Yalıtım malzemeleri pratikte şu şekilde kullanılır:

• Isı yalıtımı (ısı yönetimi): Isı kaynakları (motor, egzoz, akü) ile hassas bölgeler arasına yerleştirilir. Astar, kalkan veya sargı olarak uygulanır. Tipik uygulamalar şunlardır:
  • Motor kaputu astarları
  • Yangın duvarı (motor ve kabin arasında)
  • Egzoz sistemi ısı kalkanları
  • Elektrikli araç akü termal koruması

Amaç şudur:

• Yolcuları ısıdan korumak
• Bileşenlerin aşırı ısınmasını önlemek
• HVAC verimliliğini artırmak (daha az soğutma ihtiyacı)

• Akustik destekli zemin halıları
• Kapı panelleri
• Tavan astarları
• Gösterge panelinin arkasındaki gösterge paneli yalıtımı

Amaç şudur:

• Motor gürültüsünü azaltmak
• Yol / lastik gürültüsünü en aza indirmek
• Kabin sessizliği (NVH performansı) iyileştirmek

• Zemin panelleri
• Bagaj alanı
• Kapılar ve yan paneller

Amaç şudur:

• Motor ve yoldan kaynaklanan titreşimleri azaltmak
• Tıkırtı seslerini önlemek
• Sürüş konforunu iyileştirmek

• Lamine edilmiş (köpük, folyo ve kumaş)
• Şekillendirilmiş (gösterge paneli yalıtıcıları, motor kapakları)
• Yapıştırıcılar veya klipsler kullanılarak yapıştırılmış

Örneğin bir kaput astarı şunları içerebilir:

• Köpük (ses emilimi)
• Alüminyum folyo (ısı yansıtma)
• Tekstil yüzey (estetik ve dayanıklılık)

• Yangın güvenliği standartlarını karşılamak için alev geciktirici yalıtım kullanılır.
• Düşük emisyonlu malzemeler, kabin hava kalitesinin (VOC kontrolü) iyi olmasını sağlar.

• Sıcaklık maruziyeti (örneğin motor yakınında 150 dereceye karşı iç mekanda 60 derece)
• Gürültü frekans aralığı (düşük frekans vs yüksek frekans)
• Ağırlık hedefleri (hafif malzemeler tercih edilir)
• Maliyet ve üretilebilirlik
• SES N 3306 gibi standartlara uyumluluk

Yalıtım malzemeleri, konfor, güvenlik ve verimliliği dengelemek için şu şekilde kullanılır:

• Isı akışını kontrol ederek
• Gürültüyü azaltarak
• Titreşimi en aza indirerek

Yalıtım malzemelerinin başlıca tipleri şunlardır:

• Termal yalıtım: Isı akışını sınırlar (motor ısısı, egzoz ısısı, güneş yükü)
• Akustik yalıtım: Gürültüyü azaltır (motor, yol, rüzgar)
• Titreşim sönümleme: Yapı kaynaklı titreşimleri en aza indirir

SES N 3306 standardında kapsanan tipik malzemeler şunlardır:

• Köpük malzemeler (poliüretan, polietilen, kauçuk köpük)
• Elyaf esaslı matlar (cam elyafı, polyester elyaf)
• Çok katmanlı kompozitler (köpük, folyo ve tekstil)
• Bitüm veya elastomer esaslı levhalar

SES N 3306 standardında temel gereksinimler şöyle belirlenmiştir:

• Termal performans:
  • Isı direnci
  • Termal iletkenlik
  • Yüksek / düşük sıcaklıklarda kararlılık
• Akustik performans:
  • Ses emme katsayısı
  • Gürültü azaltma yeteneği
• Mekanik özellikler:
  • Basınç dayanımı
  • Esneklik
  • Kalınlık toleransı
• Çevresel direnç:
  • Yaşlanma (ısı, nem, UV)
  • Kimyasal direnç (yağ, yakıt, temizleyiciler)
• Yanıcılık:
  • Yangın güvenliği gerekliliklerine uygunluk (örneğin yanma hızı limitleri)
• Koku ve emisyonlar:
  • Düşük uçucu organik bileşikler (VOC)
  • Kabin hava kalitesi uygunluğu

SES N 3306 standardında tanımlanan testler şunlardır:

• Termal yaşlanma testi
• Isı yalıtımı / iletkenlik testi

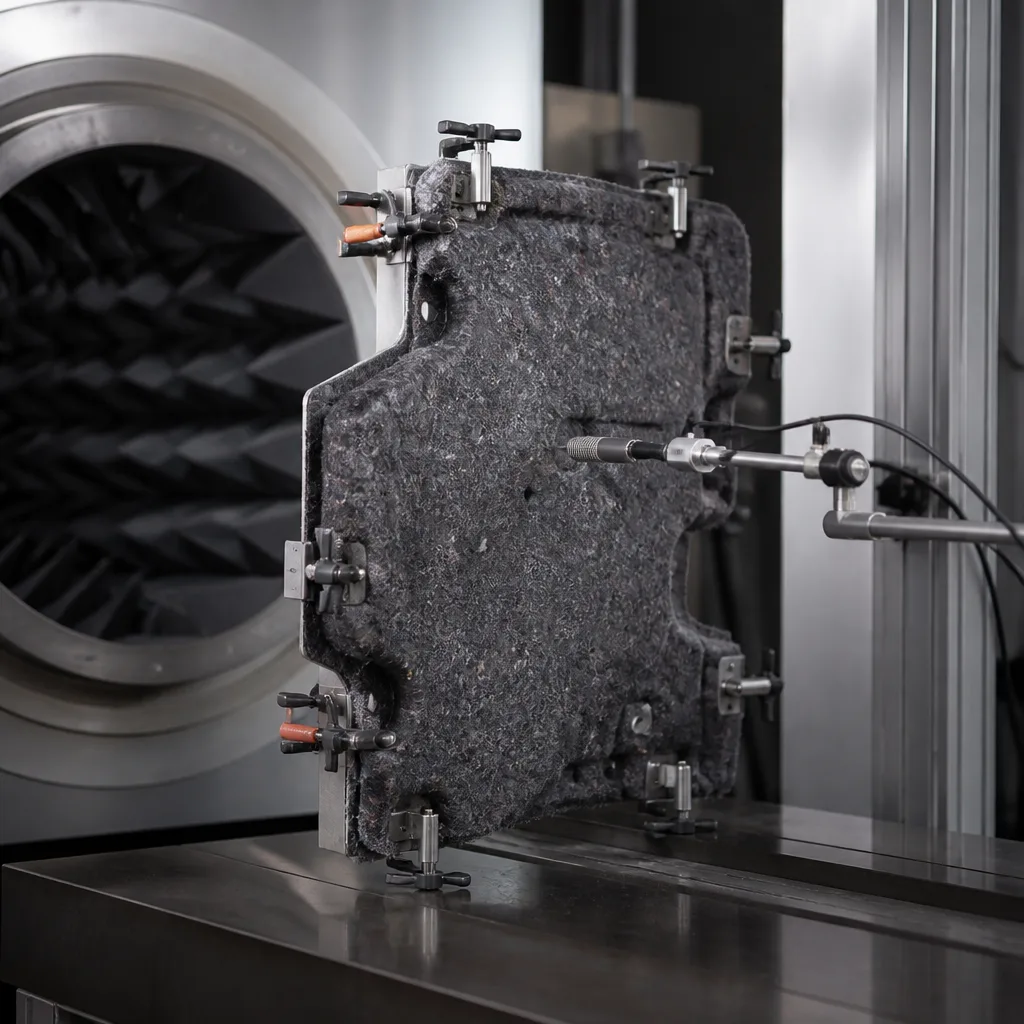

• Ses emme testi (empedans tüpü veya yankı odası)
• Sıkıştırma kalıcı deformasyon testi
• Yanıcılık testi (yatay/dikey yanma)
• VOC / buğulanma testi

Yalıtım malzemelerinin kullanıldığı yerler şunları içerir:

• Motor bölmesi (ısı kalkanları, kaput astarları)
• Zemin ve yangın duvarı yalıtımı
• Kapı panelleri ve döşemeler
• Tavan astarları
• HVAC sistemi kanalları
• Bagaj alanı

SES N 3306 standardı gereklidir çünkü yalıtım, bir araçtaki konforu, güvenliği, dayanıklılığı ve verimliliği doğrudan etkiler, aksi halde sonuçlar tutarsız ve riskli olur. Bu standart şu nedenlerle otomotiv endüstrisinde önemli bulunmaktadır:

• Yolcu konforunu sağlar (NVH ve sıcaklık): Belirli gereksinimler olmadan kabin çok sıcak veya çok soğuk olabilir. Ayrıca araçlar arasında gürültü seviyeleri değişebilir. Bu standart şunları sağlar:
  • Tutarlı ısı yalıtım performansı
  • Güvenilir gürültü azaltma (NVH)
• Güvenliği garanti eder (yangın ve ısı koruması): Yalıtım malzemeleri genellikle motor, egzoz sistemi ve elektrikli bileşenlerin yakınındadır. Uygun standartlar olmadan malzemeler tutuşabilir veya eriyebilir ya da ısı yakındaki parçalara zarar verebilir. Bu standart şunları sağlar:
  • Yanıcılık uyumluluğu
  • Yüksek sıcaklıklara dayanıklılık
• Malzeme kalitesini ve dayanıklılığını kontrol eder: Araçlar zorlu koşullarda çalışır: yüksek / düşük sıcaklıklar, nem ve kimyasallar (yağ, yakıt). Bu standart olmadan malzemeler hızla bozulabilir veya performans zamanla düşebilir. Bu standart şunları gerektirir:
  • Yaşlanma testleri
  • Kimyasal direnç
  • Uzun vadeli performans doğrulaması
• Araç performansını ve verimliliğini destekler: İyi yalıtım HVAC ihtiyacını azaltır, bu daha iyi yakıt ekonomisi veya elektrikli araç menzili demektir. Ya da bileşenleri korur, bu daha az arıza demektir. Bu standart, malzemelerin şunlara katkıda bulunmasını sağlar:
  • Enerji verimliliği
  • Sistem güvenilirliği

Kısaca SES N 3306 standardı, yalıtım malzemelerinin güvenli, dayanıklı, tutarlı, konforlu ve çevreye uyumlu olmasını sağlaması için gereklidir.

Kuruluşumuz, yıllardır yetkin ve deneyimli bir kadro ile müşterilerinin ihtiyaçlarını anlamakta, ihtiyaç duydukları ileri test hizmetlerini vermekte ve yönetim sistemlerinin kurulması, uygulanması ve iyileştirilmesi konusunda yardımcı olmaktadır. Bu çerçevede işletmelere SES N 3306 standardına uygun test hizmetleri de verilmektedir.
