VW TL 870 Emme Manifoltu - Mukavemet ve Sızdırmazlık

Volkswagen otomobil şirketi tarafından geliştirilen “VW TL 870 Emme manifoltu - Mukavemet ve sızdırmazlık” standardı, binek otomobillerin ve ticari araçların emme sistemindeki (vakum tarafı) tüm bileşenler (bağlantı boruları) için geçerlidir. Mukavemet ve sızdırmazlık kalite özelliklerini test etmek ve doğrulamak için şu testler aynı numuneler üzerinde art arda yapılmalıdır.

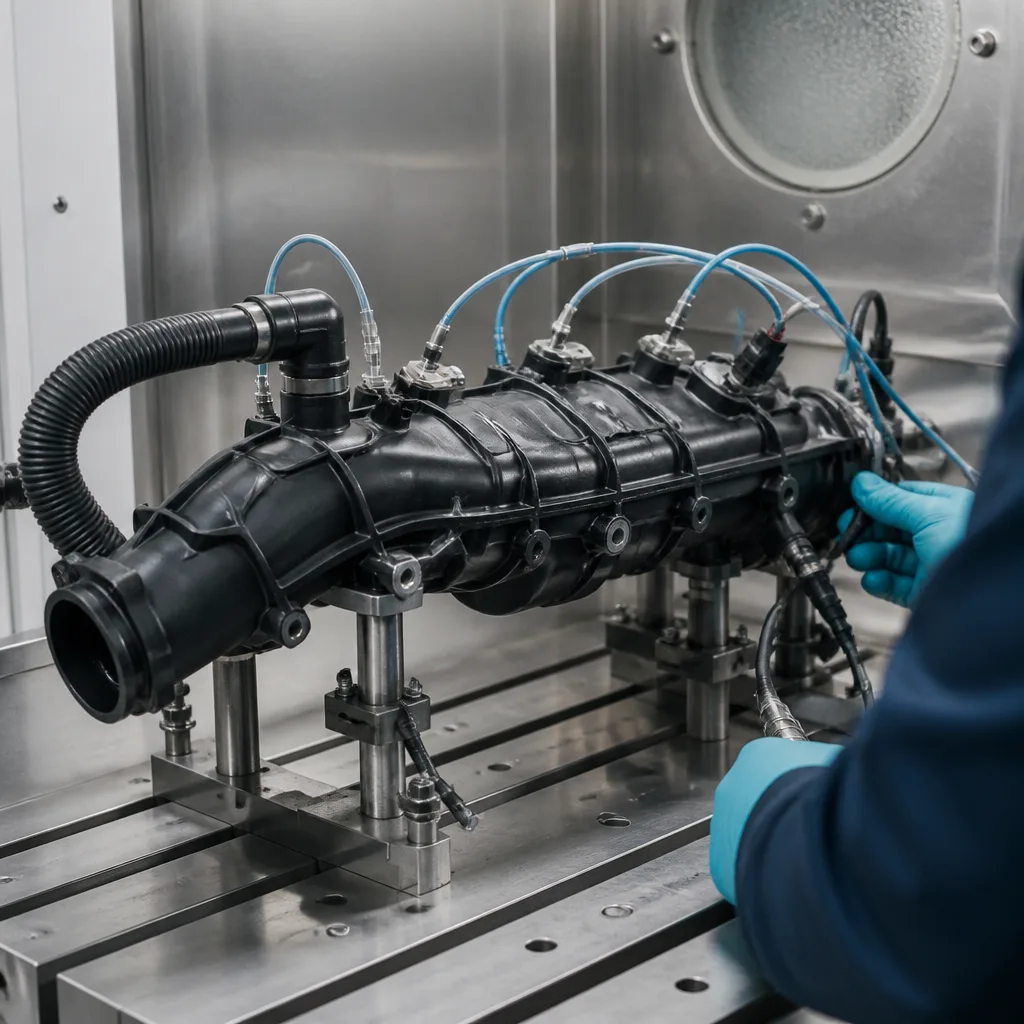

• Kaldırma testi: Bu test, yüksek sıcaklıkta ve negatif basınçta (vakumda) gerçekleştirilir. Hava filtresinin yukarısına (temiz hava tarafına) monte edilen bileşenler, pozitif basınçta (vakumsuz) test edilir. Bileşenler, seri üretim bağlantı parçaları / kelepçeler vasıtasıyla bir vakum test yatağına monte edilir.
• Sızdırmazlık testi: 23 derece artı/eksi 2 derece ve çalışma sıcaklığında statik sızdırmazlık (vakum) belirlenir. Bileşenler seri üretim bağlantı elemanları / kelepçelerle sızdırmaz hale getirilmeli ve negatif basınç (vakum) ve yüksek sıcaklıkta test edilmelidir.
• Rijitlik: Motor hareketlerine maruz kalan komple emme yolu, seri üretim bağlantı elemanları kullanılarak gerilimsiz bir şekilde geleneksel bir çekme ve sıkıştırma test makinesine monte edilmelidir, uçlar devrilmeyecek şekilde monte edilmelidir. Belirlenen koşullar altında bir yük-yer değiştirme eğrisi kaydedilmelidir.

Kısaca VW TL 870 standardı, Volkswagen Grubu araçlarında hava emme borularının (hava emme manifoltları veya ilgili bileşenler) ve bazı durumlarda yakıt hattı aksamlarının mekanik mukavemeti, sızdırmazlık / sızıntı davranışı ve dayanıklılığı için test yöntemlerini ve gereksinimlerini tanımlar.

Bu standart, dinamik testleri, çalışma davranışını, mukavemet araştırmalarını (titreşim / yorgunluk testleri dahil), basınç testlerini ve bağlantı bütünlüğünü (örneğin hava ile yakıt hattı bağlantıları) kapsar. Daha geniş kapsamlı şarj havası sistemi ve hortum / bağlantı parçası gereksinimlerinin bir parçasıdır.

Otomotiv tedarikçileri ve test laboratuvarları bileşen doğrulaması için VW TL 870 standardını referans alırlar. Bu standart, parçaların titreşim, basınç döngüleri, sıcaklık değişimleri ve mekanik yükler gibi gerçek dünya streslerine arızalanmadan veya sızıntı yapmadan dayanabilmesini sağlar.

Bu standardın ana test alanları şu şekildedir:

• Emme borularının mukavemeti ve sızdırmazlığı.
• Titreşim dahil dinamik / operasyonel mukavemet testleri.
• Yakıt hattı tertibatları ve bağlantılarıyla ilgili özel bölümler.
• Şarj havası hortumları ve kelepçeleriyle uyumluluk.

VW TL 870 standardı, otomotiv motorlarında kullanılan emme manifoltlarının performans, dayanıklılık ve sızdırmazlık gereksinimlerini tanımlayan bir teknik şartnamedir. Emme manifoltu, havayı (veya bazı sistemlerde hava-yakıt karışımını) motor silindirlerine eşit şekilde dağıtmaktan sorumlu kritik bir motor bileşenidir. Değişken sıcaklıklar, basınçlar, titreşimler ve kimyasal etkilere maruz kaldığı için, manifolt araç ömrü boyunca yapısal olarak güvenilir kalmalıdır.

VW TL 870 standardı, emme manifoltlarının şunları sağlamasını garanti eder:

• Çalışma yükleri altında mekanik dayanıklılığını korumak
• Çatlamaya, deformasyona ve yorulmaya karşı direnç göstermek
• Motor performansını bozabilecek hava sızıntısını önlemek
• Tekrarlanan ısıtma ve soğutmadan kaynaklanan termal döngüye dayanmak
• Bağlantı noktalarında, flanşlarda ve entegre bileşenlerde sızdırmazlık bütünlüğünü korumak

Bu standart, modern emme manifoltlarının giderek artan bir şekilde metal yerine hafif polimer kompozitler kullanması nedeniyle özellikle önemlidir. Bu durum verimliliği artırabilir ancak farklı dayanıklılık zorlukları da ortaya çıkarabilir.

VW TL 870 standardı iki ana kategoriye odaklanmaktadır:

• Mukavemet testi: Bu standart, emme manifoltunun araç çalışması sırasında karşılaşılan gerilmelere dayanıp dayanamayacağını değerlendirir. Bunlar şunları içerir:
  • İç basınç yükleri
  • Mekanik montaj kuvvetleri
  • Motor titreşimi ve nabız atışı
  • Termal genleşme ve büzülme

Bu testler, manifoltun beklenen servis koşulları altında kırılmayacağını veya kalıcı olarak deforme olmayacağını doğrular.

• Sızdırmazlık testi: Emme sistemindeki hava kaçağı şunlara neden olabilir:
  • Yanlış hava-yakıt oranları
  • Motor verimliliğinde azalma
  • Emisyonlarda artış
  • Düzensiz rölanti veya güç kaybı
  • Motor yönetim sistemlerinden arıza kodları

Bu standart, manifoltun ve contalarının hava geçirmez performansını koruduğunu doğrulamak için sızdırmazlık doğrulama yöntemlerini içerir.

Özel bir emme manifoltu doğrulama standardı olmadan, bileşen arızaları şu türden büyük araç sorunlarına yol açabilir:

• Motor performansında istikrarsızlık
• Artan yakıt tüketimi
• Daha yüksek egzoz emisyonları
• Garanti talepleri ve geri çağırmalar
• Bileşen ömrünün kısalması

VW TL 870 standardı, tedarikçiler ve üreticiler için ortak bir teknik ölçüt oluşturarak, araçlarda kullanılan tüm emme manifoltlarının tutarlı kalite ve güvenilirlik beklentilerini karşılamasını sağlar.

VW TL 870 standardı tipik olarak şu alanlarda uygulanır:

• Binek araç motoru geliştirme
• Emme sistemleri için tedarikçi yeterlilik testi
• Plastik manifoltlar için malzeme doğrulama
• Ürün serbest bırakma testi ve kalite güvencesi

Bu standart şu ürünleri üreten tedarikçiler için geçerlidir:

• Emme manifoltları
• Entegre rezonatörler
• Hava dağıtım gövdeleri
• Emme tertibatlarına bağlı sızdırmazlık sistemleri

Bu standart şu nedenlerle önemli görülmektedir:

• Motor performansının tutarlılığını sağlar: Emme manifoltu havayı her silindire eşit olarak dağıtır. Manifoltta sızıntı, çatlak veya deformasyon olursa hava akışı dengesizleşir, motor kontrol hesaplamaları yanlış hale gelir ve yanma verimliliği düşer. Bu, düzensiz rölantiye ve güç kaybına yol açabilir.
• Emisyonları etkileyen hava kaçaklarını önler: Modern motorlar, sensörler ve motor kontrol üniteleri kullanılarak hassas bir şekilde ölçülen hava akışına dayanır. Küçük bir emme kaçağı bile ölçülmemiş hava girişine neden olarak yakıt karışımının fakirleşmesine, daha yüksek yanma sıcaklıklarına ve azot oksitler ve hidrokarbonlar gibi emisyonların artmasına yol açabilir.
• Zorlu koşullar altında dayanıklılığı doğrular: Emme manifoltları sürekli motor titreşimine, hava hareketinden kaynaklanan basınç dalgalanmalarına, soğuk çalıştırmalardan yüksek motor sıcaklıklarına kadar termal döngüye ve montaj ve montajdan kaynaklanan mekanik gerilime maruz kalır. Bu standart, manifoltun bu yüklere çatlama, eğilme, sızdırmazlık arızası ve kalıcı deformasyon olmadan dayanabileceğini doğrular.
• Hafif malzeme kullanımını destekler: Birçok emme manifoltu, araç ağırlığını azaltmak ve yakıt verimliliğini artırmak için alüminyum veya çelik yerine güçlendirilmiş plastiklerden yapılır. Plastikler daha hafiftir, ancak ısı yaşlanması, sürünme deformasyonu ve gerilme çatlamasına karşı daha hassas olabilirler. Bu standart, hafif malzemelerin güvenilirlik beklentilerini karşılamaya devam etmesini sağlar.

Sonuç olarak VW TL 870 standardı, emme manifoltlarının yapısal dayanıklılık ve hava geçirmezlik performansı için katı gereksinimleri karşılamasını sağlayan önemli bir mühendislik standardıdır. Hem mukavemeti hem de sızdırmazlığı doğrulayarak, bu şartname üretim araçlarında motor verimliliğini, emisyon uyumluluğunu ve uzun vadeli güvenilirliği garanti etmeye yardımcı olur.
