GME 60303 Döşeme Malzemelerinin Kalınlığını Belirleme Test Yöntemi

General Motors Europe (GME) tarafından geliştirilen “GME 60303-1 Döşeme malzemelerinin kalınlığını belirleme test yöntemi” standardı, bir malzeme test standardıdır. Bu standart, kumpas ve sıkıştırma tipi kalınlık ölçerler gibi hassas ölçüm aletleri kullanılarak otomotiv döşeme malzemelerinin kalınlığının ölçülmesine yönelik standartlaştırılmış prosedürleri belirtir. Bu standart, tedarikçiler, üretim tesisleri ve test laboratuvarları arasında tutarlı kalınlık ölçümlerini sağlamak amacıyla geliştirilmiştir. Öncelikle otomotiv iç bileşenleri için malzeme yeterliliği, kalite kontrolü ve ürün geliştirme süreçlerinde kullanılır.

GME 60303 standardı, uzun yıllar boyunca hizmet vermiş olsa da yeni küresel araç programları için yerini yeni standartlara bırakmıştır. General Motors artık test edilen malzemeye bağlı olarak uygun uluslararası ISO standartlarının kullanılmasını önermektedir.

Bu standart aynı başlık altında yayınlanan şu alt bölümlersden oluşmaktadır:

• “GME 60303-1 Kodlama 1: Kumpas ekipmanı” standardı, otomotiv iç döşeme malzemelerinin kalınlığının kumpas ekipmanı kullanılarak ölçülmesine yönelik bir prosedürü belirten bir malzeme test standardıdır. Bu standart özellikle, hassas kumpaslarla yapılan ölçümleri ele alır ve kalınlığı önemli bir sıkıştırma olmadan doğru bir şekilde belirlenebilen malzemeler için tasarlanmıştır.

GME 60303-1 standardının amacı, şunlar için standartlaştırılmış bir yöntem sağlamaktır:

• Kumpas ekipmanı ile otomotiv iç döşeme malzemelerinin kalınlığının ölçülmesi.
• Laboratuvarlar ve tedarikçiler arasında tutarlı ölçümlerin sağlanması.
• Malzeme yeterliliği ve üretim kalite kontrolünün desteklenmesi.
• Mühendislik spesifikasyonlarına ve tasarım toleranslarına uygunluğun doğrulanması.
• Farklı ekipman veya operatör tekniklerinden kaynaklanan ölçüm değişkenliğinin azaltılması.

GME 60303-1 standardı, şunlar dahil olmak üzere, doğrudan kumpasla ölçülebilecek kadar sert veya stabil olan malzemeler için tasarlanmıştır:

• Plastik levhalar ve filmler
• Dekoratif laminatlar
• İnce kauçuk levhalar
• Sıkıştırılabilirliği sınırlı deri
• Kompozit döşeme malzemeleri
• Lif levha
• Kağıt bazlı döşeme malzemeleri
• Diğer sıkıştırılamaz veya az sıkıştırılabilir iç mekan malzemeleri

Köpükler veya kalın tekstiller gibi yüksek oranda sıkıştırılabilir malzemeler genellikle GME 60303 ailesi içindeki diğer yöntemler kullanılarak ölçülür.

• “GME 60303-2 Kodlama 2: Kuvvet ölçer ekipmanı” standardı, bir malzeme test standardıdır. Bu standart, kuvvet ölçer (sıkıştırma tipi kalınlık ölçer) kullanarak otomotiv döşeme malzemelerinin kalınlığını ölçmek için standartlaştırılmış bir prosedür belirtir. Bu yöntem, öncelikle geleneksel kumpasların kontrolsüz ölçüm kuvveti nedeniyle yanlış sonuçlar verebileceği yumuşak, esnek veya sıkıştırılabilir malzemeler için tasarlanmıştır.

GME 60303-2 standardının amaçları şunlardır:

• Sıkıştırılabilir döşeme malzemelerinin kalınlığını ölçmek için tekrarlanabilir bir yöntem oluşturmak.
• Tedarikçiler, laboratuvarlar ve üretim tesisleri arasında tutarlı ölçümler sağlamak.
• Uygulanan basınçtaki varyasyonlardan kaynaklanan ölçüm hatalarını en aza indirmek.
• GM mühendislik spesifikasyonlarına uygunluğu doğrulamak.
• Malzeme yeterliliğini, üretim kontrolünü ve tedarikçi kalite güvencesini desteklemek.

Bu standart, basınç uygulandığında kalınlığı değişen otomotiv döşeme malzemeleri için geçerlidir. Tipik malzemeler şunlardır:

• Tekstil kumaşlar
• Dokumasız malzemeler
• Keçe
• Halılar
• Esnek hücresel köpükler
• Kauçuklaştırılmış elyaf dolgu
• Yumuşak deri ve sentetik deri
• Lamine döşeme malzemeleri
• Akustik yalıtım malzemeleri
• Kompozit iç döşeme ürünleri

Bu malzemeler, güvenilir ve tekrarlanabilir kalınlık değerleri elde etmek için kontrollü bir ölçüm kuvveti gerektirir.

• “GME 60303-3 Kodlama 3: Belirli temas basıncına sahip kalınlık ölçer” standardı, otomotiv döşeme malzemelerinin kalınlığını belirlemeyi amaçlamaktadır. GME 60303-1 kumpasla yapılan ölçümleri, GME 60303-2 kuvvet ölçer ekipmanlarını kapsarken, GME 60303-3 standardı, belirli döşeme malzemesi kategorileri için belirli bir temas basıncı uygulayan bir kalınlık ölçer kullanarak kalınlık ölçüm yöntemini belirtir. Seçilen ölçüm yöntemi, doğru ve tekrarlanabilir sonuçlar sağlamak için malzemenin fiziksel özelliklerine bağlıdır.

GME 60303-3 standardının amaçları şunlardır:

• Belirli döşeme malzemelerinin kalınlığını ölçmek için standartlaştırılmış bir prosedür sağlamak.
• GM laboratuvarları ve tedarikçileri arasında tutarlı sonuçlar sağlamak.
• Aşırı veya yetersiz ölçüm basıncından kaynaklanan hataları en aza indirmek.
• Malzeme yeterlilik ve üretim kalite kontrolünü desteklemek.
• Mühendislik çizimleri ve malzeme özelliklerine uygunluğu doğrulamak.

GME 60303-3 standardı, yüzey özellikleri veya sıkıştırılabilirliği nedeniyle kontrollü bir ölçüm basıncı gerektiren ve kalınlığı normal kumpaslarla doğru bir şekilde ölçülemeyen döşeme malzemeleri için tasarlanmıştır. Tipik malzemeler şunlardır:

• Çok katmanlı lamine malzemeler
• Dekoratif kompozit döşeme
• Kaplamalı tekstiller
• Yumuşak plastik levhalar
• Esnek iç kaplamalar
• Belirli kauçuk esaslı döşeme malzemeleri
• Özel akustik ve yalıtım malzemeleri

Uygulanacak ölçüm yöntemi, General Motors tarafından yayınlanan malzeme spesifikasyonuna göre seçilir.

• “GME 60303-4 Kodlama 4” standardının amaçları şunlardır:
  • Belirli otomotiv döşeme malzemeleri için kalınlık ölçümlerini standartlaştırmak.
  • Tedarikçiler ve GM laboratuvarları arasında tekrarlanabilir ve yeniden üretilebilir test sonuçları sağlamak.
  • Uygun olmayan ölçüm tekniklerinden kaynaklanan ölçüm hatalarını en aza indirmek.
  • Mühendislik çizimleri ve malzeme spesifikasyonlarıyla uyumluluğu doğrulamak.
  • Malzeme onayı, tedarikçi yeterliliği ve üretim kalite kontrolünü desteklemek.

GME 60303-4 standardı, GME 60303-1 (kumpas), GME 60303-2 (kuvvet ölçer ekipmanı) ve GME 60303-3 standartlarında açıklananların ötesinde özel bir kalınlık ölçüm yöntemi gerektiren malzeme kategorileri için tasarlanmıştır. Mühendislik spesifikasyonuna bağlı olarak, şunlara uygulanabilir:

• Çok katmanlı trim laminatları
• Yumuşak kompozit malzemeler
• Köpük destekli tekstiller
• Dekoratif iç kaplamalar
• Esnek izolasyon ürünleri
• Özel otomotiv trim aksamları

Uygulanabilir kodlama, ilgili GM mühendislik çiziminde veya malzeme spesifikasyonunda belirtilmiştir.

• “GME 60303-5 Kodlama 5” standardının amaçları şunlardır:
  • Belirlenmiş otomotiv döşeme malzemelerinin kalınlığını ölçmek için standartlaştırılmış bir yöntem sağlamak.
  • GM laboratuvarları ve tedarikçileri arasında tutarlı ve tekrarlanabilir ölçüm sonuçları sağlamak.
  • Farklı ekipman veya operatör tekniklerinden kaynaklanan ölçüm varyasyonunu azaltmak.
  • Mühendislik çizimleri ve malzeme spesifikasyonlarıyla uyumluluğu doğrulamak.
  • Tedarikçi yeterliliğini, ürün geliştirmeyi ve üretim kalite kontrolünü desteklemek.

GME 60303-5 standardı, fiziksel özelliklerine göre uyarlanmış bir ölçüm prosedürü gerektiren malzemeler için tasarlanmıştır. Uygulanabilir GM malzeme spesifikasyonuna bağlı olarak, bunlar şunları içerebilir:

• Lamine iç döşeme malzemeleri
• Köpük destekli kumaşlar
• Kompozit dekoratif malzemeler
• Esnek plastik levhalar
• Akustik yalıtım malzemeleri
• Çok katmanlı iç montajlar

Uygun kodlama yöntemi normalde GM mühendislik çiziminde veya malzeme spesifikasyonunda belirtilir.

Kısaca GME 60303 standart ailesi, farklı trim malzemesi kategorileri için tasarlanmış birden fazla kodlama yöntemi içerir:

• GME 60303-1
  • Ölçüm yöntemi: Hassas kumpaslar
  • Amaçlanan malzeme türü: Sert veya hafif sıkıştırılabilir malzemeler
• GME 60303-2
  • Ölçüm yöntemi: Kuvvet ölçer/sıkıştırma ölçer
  • Amaçlanan malzeme türü: Yumuşak ve yüksek oranda sıkıştırılabilir malzemeler
• GME 60303-3
  • Ölçüm yöntemi: Kontrollü temas basıncı ölçer
  • Amaçlanan malzeme türü: Özel kompozit malzemeler
• GME 60303-4
  • Ölçüm yöntemi: Malzemeye özgü kalınlık yöntemi
  • Amaçlanan malzeme türü: Seçili trim malzemeleri
• GME 60303-5
  • Ölçüm yöntemi: Malzemeye özgü kalınlık yöntemi
  • Amaçlanan malzeme türü: Özel bir ölçüm prosedürü gerektiren belirlenmiş malzemeler

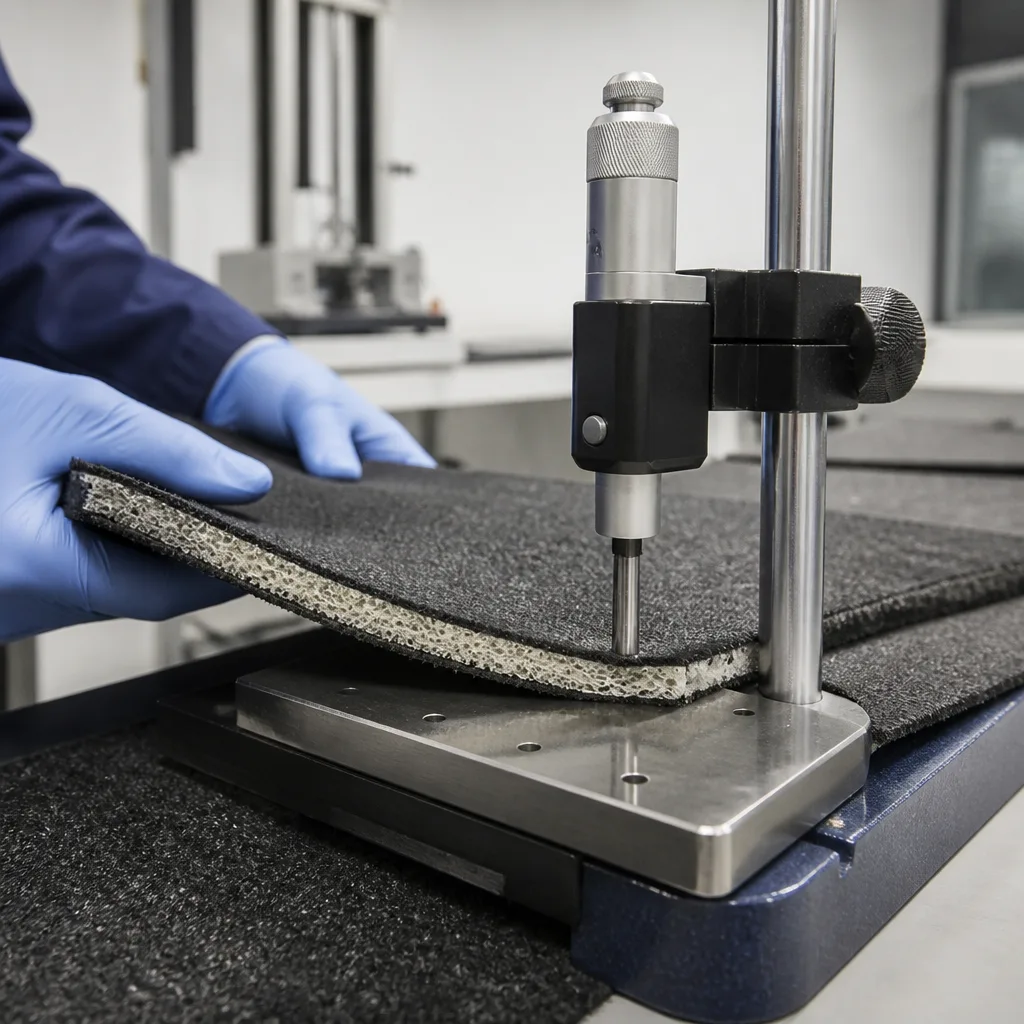

Prensip olarak GME 60303 standardı, numuneyi iki paralel ölçüm yüzeyi arasına yerleştirerek malzeme kalınlığını belirler. Malzemeye bağlı olarak:

• Sert veya sıkıştırılamaz malzemeler için kumpas kullanılabilir.
• Belirtilen temas basıncına sahip sıkıştırma kalınlık ölçerler, yumuşak veya sıkıştırılabilir malzemeler için kullanılır.

İki temas yüzeyi arasındaki ölçülen mesafe, numunenin kalınlığını temsil eder. Sıkıştırılabilir malzemeler için, aşırı basınç görünür kalınlığı azaltabileceğinden, ölçüm kuvvetinin kontrolü çok önemlidir.

Genel test süreci şu adımları izler:

• Numuneler, belirtilen laboratuvar koşullarında hazırlanır.
• Görünür kusurlardan arındırılmış temsili örnekler hazırlanır.
• Numune ölçüm yüzeyleri arasına yerleştirilir.
• Belirtilen ölçüm basıncı uygulanır.
• Gerekirse stabilizasyon için beklenir.
• Kalınlık okuması kaydedilir.
• Numunenin birden fazla noktasından ölçüm yapılır.
• Ortalama kalınlık hesaplanır.

Çoklu ölçümler tekrarlanabilirliği artırır ve yerel kalınlık değişimlerini hesaba katar.

GME 60303 standardı, otomotiv mühendisliğinde şu alanlarda kullanılan malzemelerin değerlendirilmesinde yaygın olarak kullanılır:

• Koltuk döşemeleri
• Kapı döşeme panelleri
• Gösterge paneli kaplamaları
• Tavan döşemeleri
• Zemin halıları
• Bagaj döşemesi
• İzolasyon malzemeleri
• Akustik pedler
• Köpük laminatlar
• İç dekoratif kumaşlar

Ölçülen kalınlık, kesme, dikme, termoformlama, laminasyon ve montaj gibi üretim süreçlerini etkiler.

Doğru kalınlık ölçümü çok önemlidir çünkü şunları etkiler:

• Bileşen uyumu ve boyutsal doğruluk
• Yolcu konforu
• İç görünüm
• Gürültü ve titreşim yalıtımı
• Termal yalıtım
• Malzeme dayanıklılığı
• Sıkıştırma davranışı
• Yapıştırıcı bağlama performansı
• Üretim toleransları
• Montaj tutarlılığı

Küçük kalınlık değişimleri bile montaj sorunlarına veya tutarsız ürün kalitesine yol açabilir.

General Motors Avrupa için geliştirilmiş olsa da GME 60603 standardı metodolojisi şunlar dahil olmak üzere birçok sektörde uygulanabilir:

• Otomotiv üretimi
• Otomotiv tedarikçi kalite laboratuvarları
• Tekstil üretimi
• Deri üretimi
• Esnek köpük üretimi
• Plastik film üretimi
• Kompozit malzemeler
• İç döşeme geliştirme
• Araştırma laboratuvarları

Yeni GM küresel malzeme onayları için GME 60303 standardı, test edilen malzemeye göre seçilen bir ISO standartları ailesi ile değiştirilmiştir. Bunlar şunları içerir:

• ISO 534 Kağıt ve karton için kalınlık belirleme
• ISO 1923 Hücresel plastikler
• ISO 2286-3 Kauçuk veya plastik kaplı kumaşlar
• ISO 2589 Deri kalınlığı ölçümü
• ISO 5084 Tekstil ve tekstil ürünlerinin kalınlığı
• ISO 9073-2 Dokumasız malzemelerin kalınlığı
• ISO 17186 Jeosentetiklerin kalınlık tayini

Sonuç olarak GME 60303 standardı, otomotiv döşeme malzemelerinin kalınlığını ölçmek için standartlaştırılmış ve güvenilir bir yöntem oluşturarak, önemli bir kalite kontrol aracı haline gelmiştir. Bu standart, tutarlı prosedürler ve ölçüm koşulları tanımlayarak, iç mekan malzemelerinin uyum, konfor, dayanıklılık ve üretim performansı için katı mühendislik gereksinimlerini karşılamasını sağlamaya yardımcı olmuştur. GME 60303 standardı bugün önemli bir tarihi referans olmaya devam etmekte ve eski araç programlarında ve tedarikçi belgelerinde sıklıkla uygulanmaktadır.
