GMW 14698 Organik Kaplamaların ve Kendinden Yapışkanlı Filmlerin Çizilme Direnci

General Motors Worldwide (GMW) tarafından geliştirilen “GMW 14698 Organik kaplamaların ve kendinden yapışkanlı filmlerin çizilme direnci” standardı, metal veya polimer yüzeylere uygulanan organik kaplamaların ve kendinden yapışkanlı filmlerin çizilme direncini değerlendirmek için kullanılan bir mühendislik test standardıdır. Bu standart, özellikle yüzey görünümünün ve dayanıklılığının korunmasının önemli olduğu otomotiv iç ve dış bileşenleri için geçerlidir.

GMW 14698 standardının temel amacı, kaplanmış veya filmle kaplanmış bir yüzeyin belirtilen test koşulları altında çizilmeye ne kadar iyi dayandığını belirlemektir. Otomobillerde yüzeyler şu nedenlerle çizilebilir:

• Tırnaklar ve sert cisimler
• Montaj sırasında kullanılan aletler
• Yolcu teması
• Temizlik ekipmanları
• Yakın bileşenler
• Üretim sırasında elleçleme
• Normal araç kullanımı

Bir yüzey çizildikten sonra yapısal olarak işlevsel kalabilir, ancak görünür izler, parlaklık değişiklikleri veya diğer görünüm kusurları geliştirebilir. Bu nedenle, çizilme direnci, otomotiv yüzey kalite kontrolünün önemli bir parçasıdır. GMW 14698 standardı, metalik veya polimerik alt tabakalardaki tek veya çok katmanlı sistemlerin yanı sıra kendinden yapışkanlı filmler için de geçerlidir.

Bu standardın tipik uygulamaları arasında şunlar gibi kaplanmış veya filmle kaplanmış otomotiv bileşenleri bulunur:

• İç döşeme panelleri
• Gösterge paneli bileşenleri
• Kapı döşemesi
• Orta konsollar
• Dekoratif döşeme
• Kaplamalı plastik bileşenler
• Boyalı metal bileşenler
• Dekoratif filmler
• Kendinden yapışkanlı filmler
• Diğer kaplanmış polimerik veya metalik yüzeyler

Bu nedenle test, görsel görünümün önemli bir kalite gereksinimi olduğu bileşenler için özellikle kullanışlıdır.

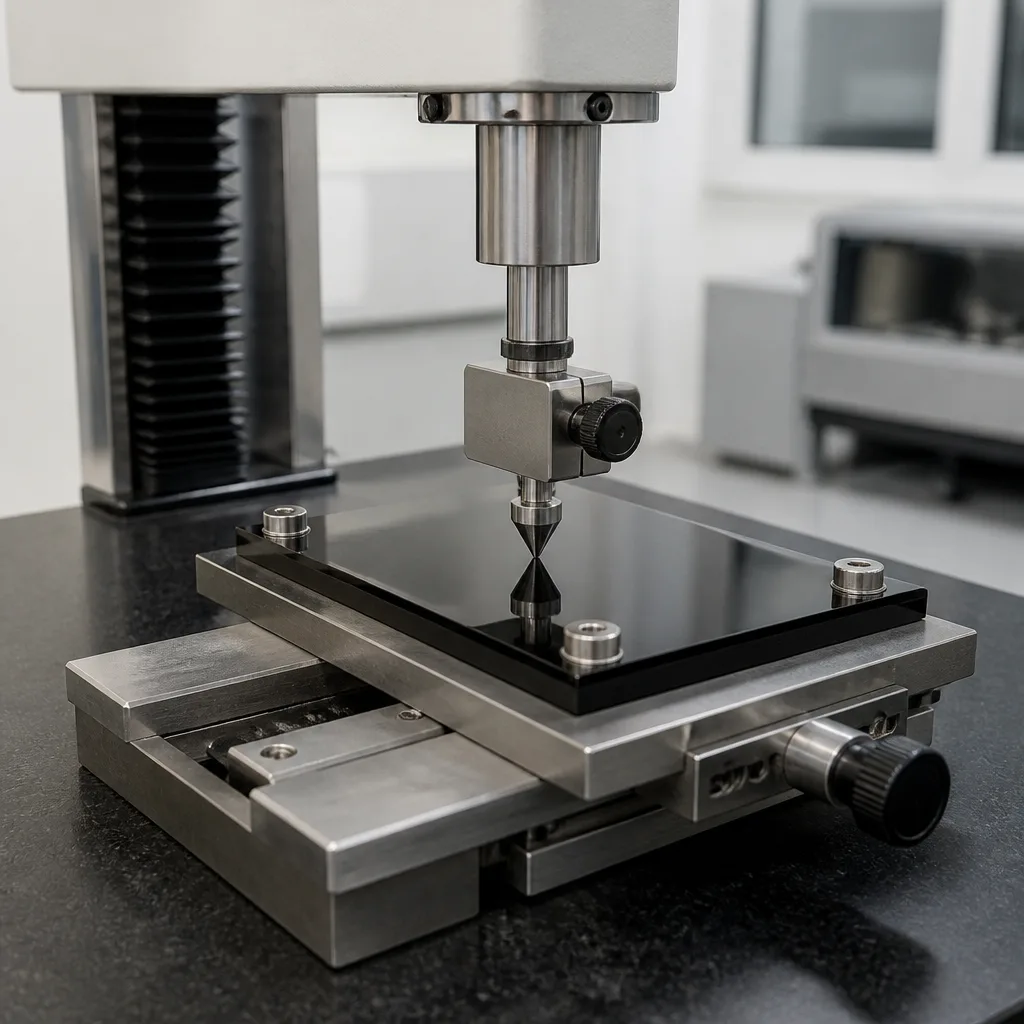

GMW 14698 standardı, test yüzeyinde tanımlanmış bir iz oluşturmak için kontrollü bir çizme işlemi kullanır. Oluşan çizik daha sonra malzemenin çizilmeye karşı direncini belirlemek için değerlendirilir. Yaygın olarak kullanılan bir konfigürasyon, birden fazla çizme ucunun farklı kuvvetlerle yüklenebildiği çok parmaklı / beş parmaklı çizme testidir. GMW 14698 standardı için kullanılan ekipman, tungsten karbür çizme uçları ve belirtilen yükleme düzenlemeleriyle ticari olarak mevcuttur. Amaç sadece bir çizik olup olmadığını belirlemek değil, yüzeyin kontrollü bir mekanik saldırıya nasıl tepki verdiğini belirlemektir.

Çizilme direnci ve aşınma direncini birbirinden ayırmak faydalıdır. Çizilme, kaplamanın veya alt tabakanın penetrasyonunu veya kalıcı deformasyonunu içerebilen daha belirgin bir yüzey hasarıdır. Aşınma ise genellikle daha sığ veya daha az şiddetli bir yüzey değişikliğidir, ancak yüzey görünümünü değiştirdiği için yine de oldukça görünür olabilir. Otomotiv bileşenleri için her ikisi de önemlidir. Bir malzeme, derin çiziklere karşı iyi bir dirence sahip olabilirken, yine de görünür yüzey çizikleri gösterebilir.

GMW 14698 standardı, tek bir çizik testi konfigürasyonuyla sınırlı olmak yerine birden fazla test yöntemi içermektedir:

• Yöntem A Sertlik testi kalem / tırnak tipi çizik yöntemi: Belirli bir çizik aleti kullanılarak bir kaplamanın veya kendinden yapışkanlı filmin çizilmeye karşı direncini belirler. Bu yöntem nispeten basit, elle yapılan bir çizik değerlendirme yöntemidir. Yüzey, tanımlanmış koşullar altında belirli bir aletle çizilir ve oluşan iz değerlendirilir. Özellikle şunlar için uygundur:
  • Organik kaplamalar
  • Boyalı yüzeyler
  • Kendinden yapışkanlı filmler / folyolar
  • Otomotiv dekoratif yüzeyleri
• Yöntem B Beş kollu / beş parmaklı çizik testi: Birkaç bağımsız olarak yüklenmiş çizik parmağı kullanarak çizik direncini değerlendirir. Bu, muhtemelen en bilinen GMW 14698 yöntemidir. Bağımsız olarak yüklenen kollara sahip beş parmaklı bir çizik test cihazı kullanır. Her parmak, numuneye kontrollü bir kuvvet uygularken, numune veya çizik düzeneği doğrusal olarak hareket eder. Tipik bir ticari konfigürasyon şunları içerir:
  • Beş çizik parmağı
  • 1,0 mm yarım küre çizik uçları
  • Ayarlanabilir numune tutucu
  • Tanımlanmış yükleme ağırlıkları
  • Doğrusal numune hareketi

Bu yöntem, özellikle otomotiv plastik, boyalı ve kaplamalı yüzeylerin karşılaştırılması için kullanışlıdır.

• Yöntem C Ek çizik yöntemi: Belirli kaplama / film uygulamaları ve değerlendirme gereksinimleri için kullanılır.

GMW 14698 standardı önemlidir çünkü otomotiv yüzeyleri, kullanım ömürleri boyunca tekrarlanan mekanik temaslara maruz kalır. Kötü çizilme direnci sağlayan bir kaplama şunlara yol açabilir:

• Kötü görsel görünüm: Çizikler araçtaki yolcular tarafından fark edilir hale gelir.
• Müşteri memnuniyetsizliği: Görünür yüzey hasarı düşük kalite olarak yorumlanabilir.
• Erken kaplama bozulması: Tekrarlanan çizikler yüzeye kademeli olarak zarar verebilir.
• Üretim sorunları: Bileşenler montaj veya nakliye sırasında hasar görebilir.
• Malzeme seçimi sorunları: Farklı kaplamalar ve filmler objektif olarak karşılaştırılabilir.
• Garanti riskleri: Düşük yüzey dayanıklılığı görünümle ilgili şikayetlere yol açabilir.

Bu nedenle çizik testi, otomotiv malzeme doğrulaması, tedarikçi yeterliliği ve kalite kontrolünün önemli bir parçasıdır.

GMW 14698 standardı, daha geniş bir otomotiv yüzey dayanıklılık testleri ailesine aittir. Örneğin,

• GMW 14698 Organik kaplamaların ve kendinden yapışkanlı filmlerin çizilme direnci
• GMN 3943 Plastiklerin çizilme ve aşınma direnci (yeni programlar için GMW 14698 standardı ile değiştirilmiştir)
• GMW 14688 Otomotiv yüzeylerinin / malzemelerinin çizilme direnci testi
• Ford FLTM BO 162-01 Çizilme ve aşınmaya karşı direnç
• Ford FLTM BN 108-13 Daha önceki Ford çizilme direnci prosedürü
• BMW GS 97034 Otomotiv yüzey çizilme ile ilgili testler
• VW PV 3952 Yüzeylerin çizilme direnci

GMW 14698 standardı ayrıca, kaplama sertliği ve aşınma direncini değerlendirme yöntemlerine genel bir bakış sağlayan ISO/TR 21555 standardında referans gösterilen otomotiv kaplama sertliği / aşınma ile ilgili yöntemler arasında da listelenmiştir.

Otomotiv iç mekanları için, bileşenlere sık sık dokunulduğu veya temas edildiği için çizilme direnci özellikle önemlidir. Örnekler şunlardır:

• Kapı kolları ve çevresindeki kaplamalar
• Orta konsol yüzeyleri
• Gösterge paneli dekoratif yüzeyleri
• Anahtar çevreleri
• Torpido gözü alanları
• Koltukla ilgili kaplamalar
• Dekoratif filmler

Yeni iken mükemmel görünen bir malzeme, tekrarlanan temas sonrasında görünümünü koruyamayabilir. GMW 14698 standardı, yüzey dayanıklılığının bu yönünü değerlendirmek için standartlaştırılmış bir yöntem sağlar.

Sonuç olarak GMW 14698 standardı, kaplanmış metalik veya polimerik yüzeylerin ve kendinden yapışkanlı filmlerin çizilmeye karşı direncini değerlendirmek için tasarlanmış bir test prosedürü içerir. Önemi, bir yüzeyin çizilip çizilemeyeceğini ölçmenin ötesine uzanır. Test, malzeme seçimi, kaplama geliştirme, tedarikçi yeterliliği, üretim kalite kontrolü ve otomotiv görünüm dayanıklılığını destekler.

Bu standart aynı zamanda, yeni General Motors programları için GMN 3943 standardının yerini alması ve çizilme direncinin değerlendirilmesini daha yeni GMW prosedürüne entegre etmesi nedeniyle tarihsel olarak da önemlidir.
