Fiat LP-7M057 Direk ve Rondela Tutma
Bir İtalyan-Amerikan otomotiv şirketi olan Fiat Chrysler Automobiles (FCA) şirketi (şimdiki adıyla Stellantis) tarafından geliştirilen “Fiat LP-7M057 Direk ve rondela tutma” standardı, araç üretiminde kullanılan malzemeler ve bileşenler için standartlaştırılmış test yöntemlerini tanımlayan şirketin dahili laboratuvar prosedürleri (LP) serisine aittir. Bu spesifikasyonlar, tedarikçiler ve üretim hatları genelinde tutarlı kalite, güvenlik, dayanıklılık ve performans sağlar.
Fiat LP-7M057 standardı, bağlantı tutma sistemleriyle ilgili çeşitli test bölümleri içermektedir:
- Dikey itme (takma) testi: Bağlama direklerini rondelalara veya tutma deliklerine takmak için gereken kuvveti ölçer. Bu test yöntemi, plastik klips, direk, saplama veya paspas tutucu gibi bir bağlantı elemanının karşılık gelen rondela, delik veya yuvasına takılması için gereken kuvveti ölçmek için kullanılan mekanik bir değerlendirmedir. Test, bir bağlantı sisteminin kolayca monte edilebildiğini ve takıldıktan sonra yeterli tutunma sağladığını doğrular. Bu yöntem şunları sağlamak için tasarlanmıştır:
- Bağlantı elemanı aşırı kuvvet uygulanmadan takılabilir.
- Montaj hattı çalışanları veya otomatik ekipmanlar parçayı güvenilir bir şekilde monte edebilir.
- Bağlantı elemanı montaj sırasında kırılmaz, deforme olmaz veya çatlamaz.
- Üretim partileri arasında tutarlı takma kuvvetleri elde edilir.
- Bağlantı sistemi, montaj kolaylığı ve güvenli tutunma arasında doğru dengeyi sağlar.
- Dikey çekme (çıkarma) testi: Montajdan sonra bağlantı sistemini dikey olarak çıkarmak için gerekli olan çıkarma kuvvetini değerlendirir. Bu test yöntemi, bir bağlantı elemanını, klipsi, pimi veya tutma cihazını, montaj ekseni boyunca düz bir şekilde çekerek eşleşen bileşeninden çıkarmak için gereken kuvveti ölçmek için kullanılan mekanik bir testtir. Test, bağlantı elemanının doğru şekilde monte edilmesinden sonra, tutma gücünü ve kazara ayrılmaya karşı direncini değerlendirmek için yapılır. Bu yöntem şunları belirler:
- Bağlantı elemanının montajdan sonra ne kadar güvenli bir şekilde tutulduğu.
- Bileşeni çıkarmak için gereken maksimum kuvvet.
- Tutma sisteminin yeterli tutma gücü sağlayıp sağlamadığı.
- Bağlantı elemanının veya çevresindeki parçaların sökme sırasında arızalanıp arızalanmadığı.
- Üretim parçaları arasında tutma performansının tutarlılığı.
- Geçmeli bağlantı / ofset çekme testi: Bağlantı elemanının dayanıklılığını ve ani bağlantı veya ofset çekme altındaki davranışını inceler. Bu test yöntemi, geçmeli bağlantı sistemlerinin, montaj ekseniyle mükemmel şekilde hizalanmamış çekme kuvvetlerine maruz kaldığında gösterdiği performansı değerlendirmek için kullanılan mekanik bir dayanıklılık testidir. Test, klipslerin, tutucuların veya bağlantı direklerinin kullanım, bakım veya kazara çekme sırasında merkezden uzak yüklere maruz kalabileceği gerçek dünya koşullarını simüle etmeyi amaçlamaktadır.
Geçmeli bağlantı elemanı, elastik deformasyon ve geri kazanım yoluyla yerine kilitlenen bir bileşendir. Örnekler şunlardır:
- Zemin paspas tutucuları
- Plastik trim klipsleri
- İtme tipi iç bağlantı elemanları
- Geçmeli kapaklar ve paneller
Takıldığında, esnek kilitleme tırnakları deforme olur ve ardından kilitli konumlarına geçer.
Ofset çekme yükü, çekme kuvveti bağlantı elemanının merkez çizgisinden uzakta uygulandığında meydana gelir. Kuvvet dikey yönde değil, belirli bir açıyla veya sapmayla uygulanır. Bu, hem çekme gerilimi (çekme) hem de eğilme gerilimi (yan yükleme) oluşturur. Bu test, gerçek hizmet koşullarını daha yakından temsil eder. Bu test şunları değerlendirir:
- Kazara çekmeye karşı direnç
- Geçmeli kilit özelliklerinin dayanıklılığı
- Yanlış hizalanmış yüklere dayanma yeteneği
- Klipslerin ve tutucuların yapısal bütünlüğü
- Kırılma veya ayrılma riski
Yanal tutma mukavemeti testi: Bağlama sisteminin yanal kuvvetlere karşı direncini belirler. Bu test yöntemi, bir bağlantı elemanının, klipsin, tutucunun veya geçmeli bağlantı düzeneğinin, takıldıktan sonra yanal kuvvetlere karşı direncini ölçmek için kullanılan mekanik bir testtir. Test, titreşim, yük kayması ve kazara yan darbeler gibi gerçek dünya koşullarını simüle ederek, bir bağlantı sisteminin montaj eksenine dik olarak uygulanan kuvvetler altında ne kadar iyi sabit kaldığını değerlendirir. Testin amacı şunları belirlemektir:
- Bağlantı elemanının yanal harekete karşı direnci.
- Dengeleme düzeneğinin arızadan önce dayanabileceği maksimum yanal kuvvet.
- Bağlantı elemanının servis koşullarında güvenli bir şekilde takılı kalıp kalmadığı.
- Kesme tipi yüklere maruz kaldığında kilitleme özelliklerinin dayanıklılığı.
Bu testler, şu sayılanlar gibi tekrarlanan kullanıcı etkileşimine ve titreşime maruz kalan bileşenler için özellikle önemlidir:
- Zemin paspası tutma sistemleri
- İç döşeme klipsleri
- Plastik montaj pimleri
- Halı bağlantı elemanları
- Geçmeli montajlar
- Kabin bağlantı bileşenleri
Kısaca Fiat LP-7M057 standardı, özellikle araç paspaslarında ve iç döşeme bileşenlerinde yaygın olarak kullanılan bağlantı elemanlarının mekanik tutma performansına odaklanmaktadır. Bu standart, bağlantı elemanlarının araç çalışması ve uzun süreli kullanım sırasında güvenli bir şekilde takılı kalmasını sağlamak için çekme ve tutma kuvveti testlerini tanımlar. Bu standart, bağlantı elemanlarının ve rondelaların takma, çıkarma, yanal yükleme ve tekrarlanan ani hareket gerilimleri altında nasıl davrandığının değerlendirilmesine vurgu yapar.
Test yöntemleri esas olarak şu adımları izler:
- Numunenin kontrollü bir fikstüre monte edilmesi

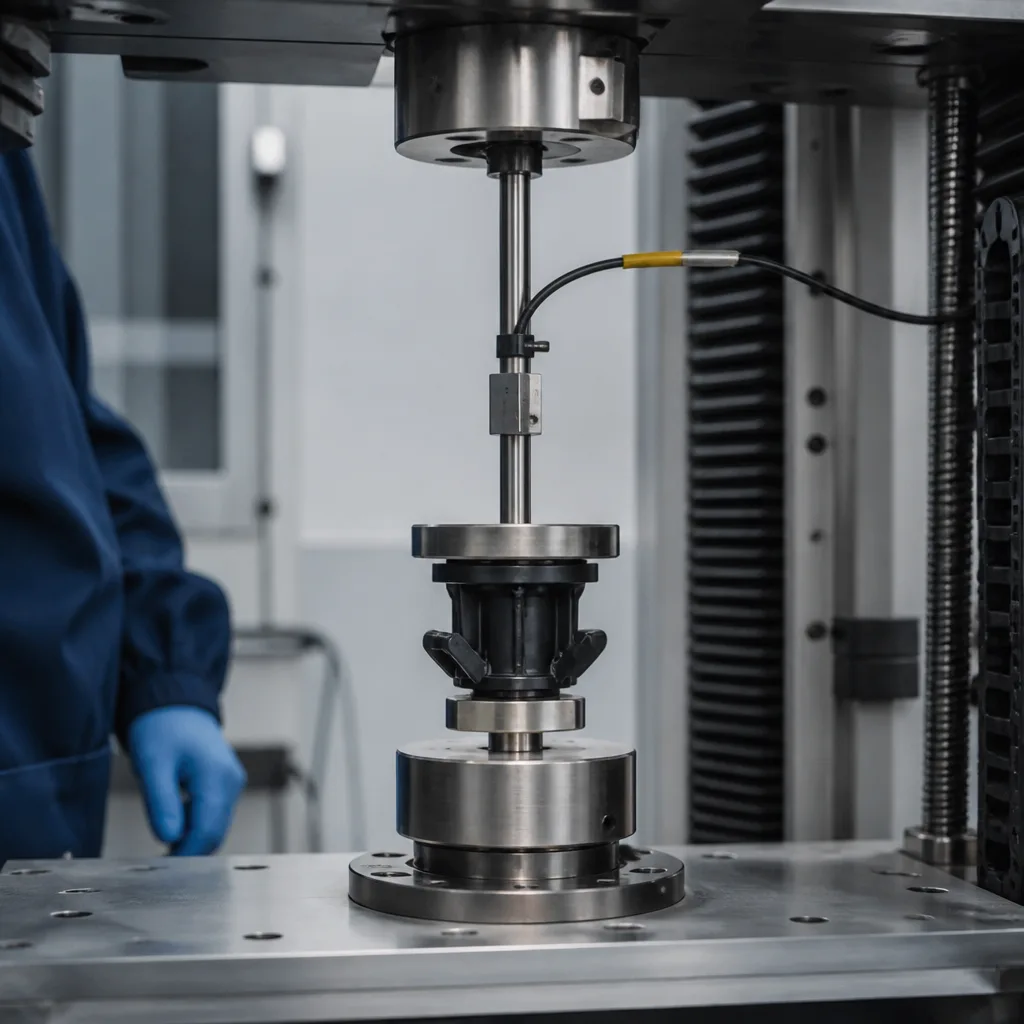

- Evrensel bir test makinesi kullanılarak çekme veya yanal kuvvet uygulanması
- Şu ölçümlerin yapılması:
- Yerleştirme kuvveti
- Çekme kuvveti
- Tutma mukavemeti
- Arıza modu
- Deformasyon veya kırılmanın kaydedilmesi
- Sonuçların belirtilen kabul kriterleriyle karşılaştırılması
Testler genellikle şu kontrollü çevre koşulları altında gerçekleştirilir:
- Standart laboratuvar sıcaklığı
- Isı yaşlandırması
- Nem maruziyeti
- Termal döngü
Fiat LP-7M057 standardı, şu ürünleri üreten tedarikçiler için geçerlidir:
- Otomotiv halıları
- Enjeksiyon kalıplı plastik klipsler
- İç döşeme sistemleri
- Tutma bağlantı elemanları
- Geçmeli bağlantı elemanları
- Polimerik bağlantı cihazları
Bu testlerde sıklıkla test edilen malzemeler şunlardır:
- Polipropilen (PP)
- Poliamid (PA/naylon)
- ABS plastikler
- Termoplastik elastomerler
- Takviyeli mühendislik polimerleri
Bu standart, genellikle şunlar gibi daha geniş otomotiv kalite çerçeveleriyle birlikte kullanılır:
- IATF 16949 kalite yönetimi
- FCA tedarikçi doğrulama gereksinimleri
- İç döşeme dayanıklılık programları
- Orijinal ekipman üreticileri bileşen onay süreçleri
Uyumluluk, tedarikçilerin bağlantı sistemlerinin Fiat mekanik güvenilirlik beklentilerini karşıladığını göstermelerine yardımcı olur.
Sonuç olarak Fiat LP-7M057 standardı, özellikle paspas tutucu tertibatları olmak üzere, otomotiv iç mekanlarında kullanılan bağlantı sistemlerinin mekanik performansı ve tutma mukavemetine odaklanan özel bir FCA mühendislik spesifikasyonudur. Takma, çıkarma, ani hareket ve yanal kuvvet testleri yoluyla bu standart, Fiat araçlarında güvenlik, dayanıklılık, montaj tutarlılığı ve uzun vadeli iç mekan kalitesini sağlamaya yardımcı olur.
