GMW 14698 Organik Kaplamaların ve Kendinden Yapışkanlı Filmlerin Çizilme Direnci

General Motors Worldwide (GMW) tarafından geliştirilen “GMW 14698 Organik kaplamaların ve kendinden yapışkanlı filmlerin çizilme direnci” standardında, kontrollü mekanik temasa maruz kaldığında kaplanmış veya filmle kaplanmış yüzeylerin çizilmeye ne kadar iyi direndiğini değerlendirmek için kullanılan bir test yöntem açıklanmaktadır. Bu standart, özellikle yüzey görünümünün ve dayanıklılığının korunmasının önemli olduğu otomotiv iç ve dış bileşenleri için önemlidir.

GMW 14698 standardının temel amacı, tanımlanmış test koşulları altında bir otomotiv yüzeyinin çizilme direncini belirlemektir. Araç üretimi ve normal kullanım sırasında yüzeyler şunlar tarafından çizilebilir:

• Tırnaklar
• Aletler
• Anahtarlar ve diğer sert cisimler
• Yakın bileşenler
• Temizlik ekipmanları
• Montaj işlemleri
• Diğer araç parçalarıyla temas
• Genel binek kullanımı

Bir çizik sadece fiziksel bir oluk oluşturmakla kalmaz. Aynı zamanda beyazlama, renk bozulması, parlaklık değişiklikleri veya diğer görünür yüzey hasarlarına da neden olabilir. Bu nedenle çizik testi, bir kaplamanın veya filmin amaçlanan uygulama için yeterli dirence sahip olup olmadığını değerlendirmenin objektif bir yolunu sağlar.

GMW 14698 standardı öncelikle şunlar için geçerlidir:

• Organik kaplamalar
• Tek katmanlı kaplama sistemleri
• Çok katmanlı kaplama sistemleri
• Metalik yüzeylere uygulanan kaplamalar
• Polimerik yüzeylere uygulanan kaplamalar
• Kendinden yapışkanlı filmler / folyolar

Bu test özellikle otomotiv iç döşemeleri ve görünümle ilgili yüzeyler için kullanışlıdır. Test laboratuvarları GMW 14698 standardını otomotiv yüzey ve çizilme direnci testleri altında listeler. Bu standart, bir malzemenin çizilmeye dayanıp dayanamayacağını test etmekten ibaret değildir, tanımlanmış bir mekanik kuvvetin uygulanması ve ardından ortaya çıkan hasarın değerlendirilmesi için kontrollü yöntemler sağlar.

GMW 14698 standardı üç ana test yöntemi sunar:

• Yöntem A Sertlik test çubuğu: Bu yöntem, yaylı bir sertlik / çizik test çubuğu kullanır. Test çubuğu, numune yüzeyine dikey olarak yerleştirilir ve yüzey boyunca hareket ettirilir. Kuvvet, yay mekanizması aracılığıyla kontrol edilir. Çubuk, test yüzeyi boyunca belirli bir mesafede çekilir. Bu standart, yaklaşık 50 mm veya daha fazla bir test stroku tanımlar. Bu yöntem, kaplamaların ve filmlerin kontrollü doğrusal çizilmeye karşı direncini belirlemek için özellikle kullanışlıdır.
• Yöntem B Beş parmaklı çizik testi: Bu yöntem, beş parmaklı bir çizik test cihazı kullanır. Her parmak, çelik bir çizik ucu taşır ve numuneye tanımlanmış bir kuvvet uygulayabilir. Bu standart şu standart kuvvetleri tanımlar: 5 N, 8 N, 13 N, 15 N ve 20 N. İlgili malzeme spesifikasyonu veya test mühendisi tarafından gerekli görüldüğünde diğer kuvvetler de kullanılabilir.

Bu yöntem, aynı numunede birkaç kuvvet seviyesinin değerlendirilmesi gerektiğinde özellikle kullanışlıdır. Beş parmaklı düzenleme, farklı çizik yüklerinin sistematik olarak uygulanmasına olanak tanıyarak, görünür hasarın başladığı kuvveti belirlemeyi mümkün kılar.

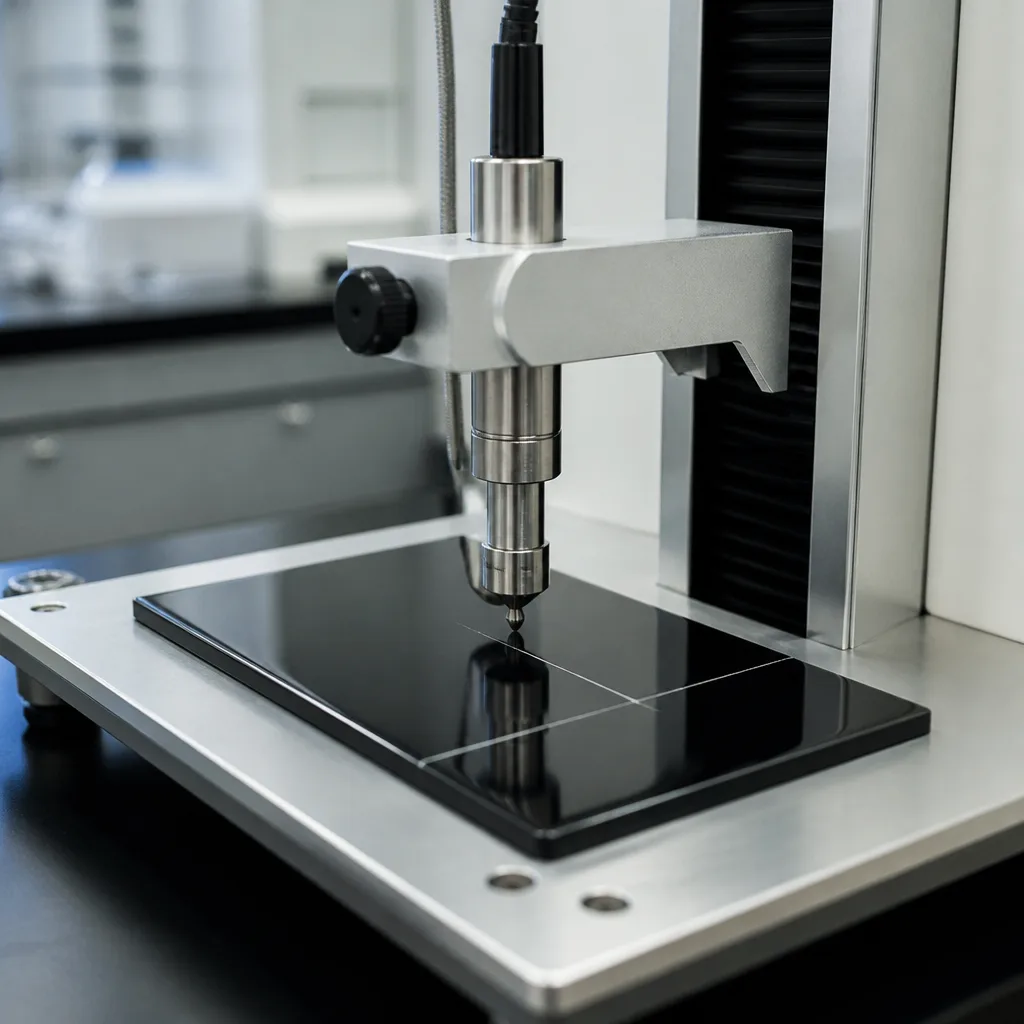

• Yöntem C Doğrusal sertlik testi: Bu yöntem, doğrusal bir sertlik / çizik test cihazı kullanır. Uygulanan kuvvet yaklaşık 0,5 ila 20 N arasında ayarlanabilir. Cihaz, kontrollü bir yük altında tanımlanmış bir test ucunu yüzey boyunca hareket ettirerek, yüzeyin çizilmeye karşı direncini niceliksel olarak değerlendirmeye olanak tanır.

Testlerde kullanılan ekipman, seçilen yönteme bağlıdır. Tipik ekipmanlar şunlardır:

• Sertlik test çubuğu: Yöntem A için kullanılır. Çubuk, uygulanan kuvveti belirleyen bir yay mekanizması içerir.
• Beş parmaklı çizik test cihazı: Yöntem A için kullanılır. Cihaz, değiştirilebilir çizik uçlarıyla donatılmış beş hareketli kol / parmak içerir. Otomotiv uygulamalarında kullanılan ticari beş parmaklı çizik test cihazları genellikle farklı standartlaştırılmış yükler sağlar ve yaklaşık 1 mm yarım küre çizik uçları kullanır.
• Doğrusal sertlik test cihazı: Yöntem C için kullanılır. Yük ayarlanabilir ve test ucu numune boyunca hareket ettirilir.
• Çizik uçları: Bu standart, cilalı çelik veya sert metal uçları belirtir. Önemli bir uç konfigürasyonu, yaklaşık 1,0 artı/eksi 0,1 mm çapında yarım küre şeklinde bir uçtur.

Testlerde mümkün olduğunca, bitmiş üretim bileşeni test edilmelidir. Bitmiş parça, boyutu, şekli veya geometrisi nedeniyle test ekipmanına rahatça yerleştirilemiyorsa, bileşenden temsili parçalar alınabilir. Kaplama veya film, ilgili malzeme spesifikasyonuna göre uygulanmalıdır. En az üç numune test edilmelidir. Rutin kalite kontrol testleri için en az bir numune şart koşulmuştur.

Testlerde çevresel koşullandırma önemlidir çünkü polimerik malzemeler ve kaplamalar sıcaklık ve nem koşullarına bağlı olarak farklı davranışlar sergileyebilir. GMW 14698 standardı, ilgili test prosedürü tarafından başka bir koşul belirtilmedikçe, koşullandırma için GMW 3221 standardı Kod D’ye atıfta bulunur. Bu, farklı laboratuvarların ve tedarikçilerin testi karşılaştırılabilir koşullar altında gerçekleştirmesini sağlamaya yardımcı olur.

Çizik işleminden sonra numune görsel olarak incelenir. Kalıplanmış renkli plastikler için değerlendirilen önemli etkilerden biri, çizilen bölgenin beyazlamasıdır.

GMW 14698 standardı derecelendirme ölçeği, 1 ila 5 arasında derecelendirmeler içerir. Daha yüksek derecelendirmeler daha iyi çizik görünümü / direncini temsil eder. Kalıplanmış renkli plastikler için, ilgili malzeme veya bileşen spesifikasyonunda bu gereksinim belirtildiğinde, referans alınan gereksinim genellikle 4 veya daha yüksek bir derecelendirmedir.

Basitleştirilmiş bir yorumlama şu şekildedir:

• 5: Görünür oyuklanma ancak esasen beyazlama yok
• 4-5: Belirli görüş koşullarında hafif beyazlama
• 4: Hafif beyazlama
• 3-4: Görüş açısına bağlı olarak az veya hafif beyazlama
• 3: Fark edilebilir beyazlama
• 2-3: Fark edilebilir ila şiddetli beyazlama
• 2 veya daha düşük: Önemli görünür hasar

Kesin kabul kriteri, genel test prosedüründen varsayılmak yerine, her zaman ilgili General Motors malzeme, bileşen veya çizim gereksiniminden gelmelidir.

Temel prensip şudur: daha yüksek gerekli çizik kuvveti genellikle daha iyi çizik direncini ifade eder. Ancak, kuvvet tek başına, belirtilen uç geometrisi, test yöntemi, alt tabaka, kaplama sistemi ve değerlendirme kriterleri dikkate alınmadan yorumlanmamalıdır.

GMW 14698 standardı önemlidir çünkü otomotiv yüzeyleri, kullanım ömürleri boyunca tekrarlanan mekanik temasa maruz kalır. Örneğin, bir araç iç mekanı şunları içerebilir:

• Gösterge panelleri
• Kapı döşemeleri
• Orta konsollar
• Anahtar çerçeveleri
• Dekoratif paneller
• Polimer döşemeler
• Kaplamalı plastik bileşenler
• Kendinden yapışkanlı dekoratif filmler

Bu yüzeyler, kullanım ve temasa rağmen kabul edilebilir bir görünümü korumalıdır. Bu nedenle, çizilme direnci, otomotiv görünümünün dayanıklılığının önemli bir parçasıdır.

Zayıf çizilme direnci şunlara yol açabilir:

• Görünür yüzey hasarı
• Beyazlama
• Parlaklık kaybı
• Kaplama hasarı
• Alttaki alt tabakanın açığa çıkması
• Algılanan kalitenin azalması
• Müşteri şikayetleri

Sonuç olarak GMW 14698 standardı, malzeme geliştirme, tedarikçi yeterliliği, bileşen doğrulaması, üretim kalite kontrolü ve arıza incelemesi sırasında kullanılabilir.
