General Motors Worldwide (GMW) tarafından geliştirilen “GMW 3220 Laminat bağ dayanımı” standardı, lamine edilmiş yumuşak döşeme malzemelerinin bağ dayanımını belirlemek için kullanılan bir mühendislik standardıdır. Bu standart, özellikle kaplamalı tekstiller, suni deri, filmler, köpükler ve destek malzemeleri gibi iki veya daha fazla esnek katmanın birbirine yapıştırıldığı otomotiv iç mekan malzemeleri için geçerlidir. Bu standart, araç iç mekanlarında kullanılan kaplamalı tekstiller ve plastik rulo ürünler için geçerlidir.
GMW 3220 standardının temel amacı, bir lamine düzeneğinde bir katmanı diğerinden fiziksel olarak ayırmak için gereken ortalama kuvveti belirlemektir. Bu yöntem, sert yapıştırılmış bileşenlerden ziyade lamine edilmiş yumuşak döşeme malzemeleri için tasarlanmıştır. Bir laminat, örneğin şunlardan oluşabilir:
Bu katmanlar arasındaki bağ, üretim, taşıma, montaj ve araç servisi boyunca yeterince güçlü kalmalıdır. GMW 3220 standardı, bu özelliği değerlendirmek için nicel bir yöntem sağlar.
GMW 3220 standardı, prensip olarak esnek bir laminatın yapıştırılmış katmanlarını ayırmak için sabit bir uzama hızı kullanır. Test sırasında, katmanları ayırmak için gereken kuvvet, çene ayrımının bir fonksiyonu olarak ölçülür. Elde edilen kuvvet-ayrım eğrisi daha sonra yaklaşık ortalama laminat bağ mukavemetini elde etmek için değerlendirilir.
Genel olarak test süreci şu adımları izler:
Numunenin kesin boyutları, şartlandırma, makine ayarları, ayırma hızı ve değerlendirme gereksinimleri, GMW 3220 standardı içinde yer almaktadır.
Ölçülen temel özellik, laminat yapışma mukavemetidir, yani lamine katmanlar arasındaki arayüzün fiziksel ayrılmaya karşı direncidir. Bu test yöntemi şunları belirlemeye yardımcı olur:
Sonuç genellikle ayrılmayla ilişkili bir kuvvet olarak ifade edilir ve uygun raporlama esasları standart ve laboratuvar prosedürü tarafından belirtilir.
GMW 3220 standardı, özellikle otomotiv iç mekan döşemeleri için önemlidir. Genel olarak kaplamalı tekstiller ve plastik rulo ürünler için bu standart geçerlidir ve yapışma ve ayrılma testleri arasında sınıflandırılır. Potansiyel uygulamalar şunları içerir:
Ancak kesin uygulama, GMW 3220 standardının referans alındığı malzeme spesifikasyonuna veya bileşen gereksinimine bağlıdır.
Bir laminat, yetersiz katmanlar arası yapışmaya sahip olsa bile kabul edilebilir bir görünüme sahip olabilir. Zayıf bir bağ sonunda şunlara yol açabilir:
Sonuç olarak, laminat kalitesini belirlemek için sadece görsel inceleme yeterli değildir. GMW 3220 standardı, katmanları ayırmak için gereken kuvvetin objektif bir mekanik ölçümünü sağlar. Bu şekilde yöntem, malzeme yeterliliği, tedarikçi kalite kontrolü, proses validasyonu ve arıza incelemesi için kullanışlı hale getirilmiştir.
Açıklanan yöntemin önemli bir avantajı, laminat bağ dayanımının belirtilen maruz kalma veya koşullandırma işlemlerinden sonra değerlendirilebilmesidir. Bu standart, gerekli maruz kalma koşulunda ayrılma dayanımının değerlendirilmesini ve laminat bağının dayanıklılığının değerlendirilmesini sağlar. Bu önemlidir çünkü yapıştırıcı arayüzleri şu faktörlere maruz kaldıktan sonra önemli ölçüde değişebilir:
Yüksek başlangıç bağ dayanımına sahip bir malzeme, beklenen hizmet ömrü boyunca bu dayanımı koruyamayabilir.

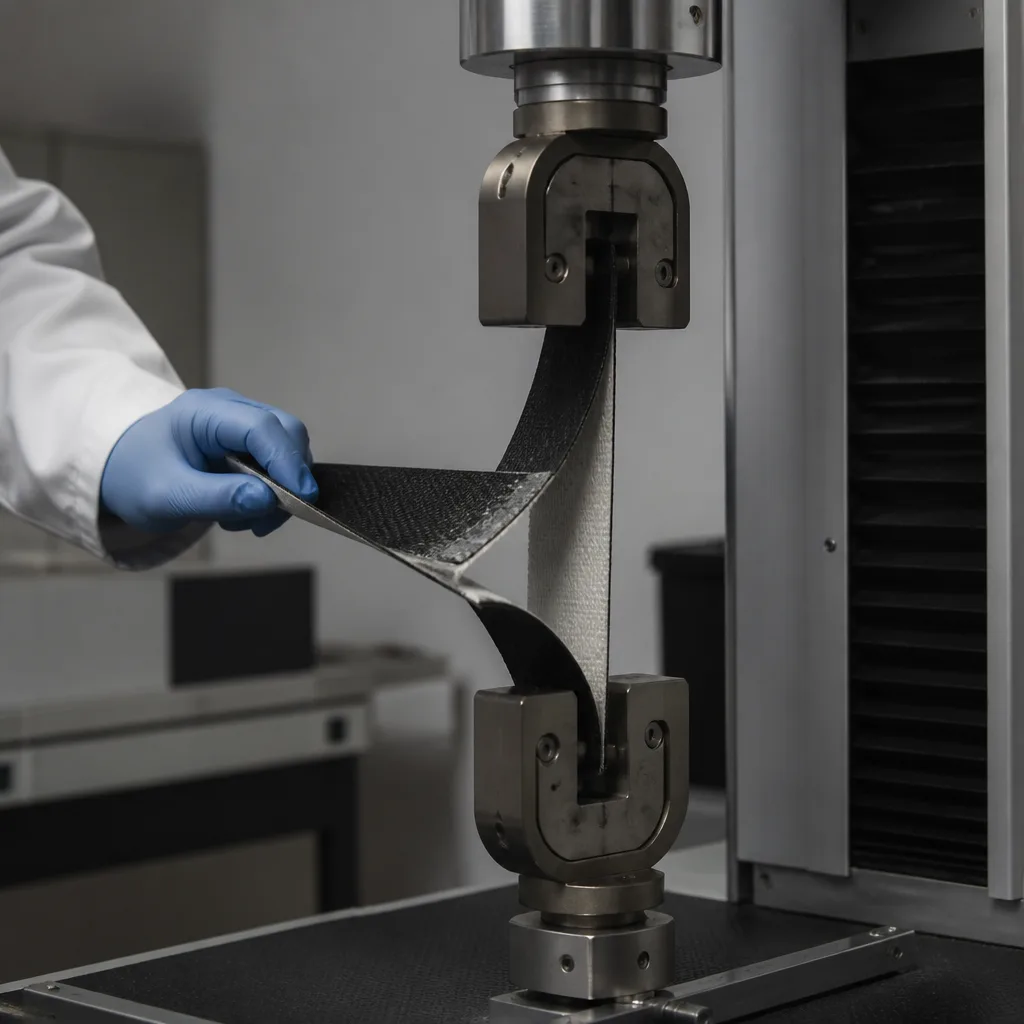

GMW 3220 uygulayan bir laboratuvar genellikle, kontrollü sabit bir uzama hızını koruyabilen evrensel bir çekme test makinesi veya eşdeğer bir çekme cihazı kullanır. Tipik ekipmanlar şunları içerir:
Test makinesi, laminat katmanları ayrılırken değişen kuvveti doğru bir şekilde kaydedebilmelidir.
Kuvvet eğrisi önemlidir çünkü laminat ayrılması her zaman homojen değildir. Ölçülen kuvvet, arayüzün farklı bölgelerindeki arızalar nedeniyle dalgalanabilir. Bu nedenle GMW 3220 standardı sadece tek bir anlık tepe noktasına bağlı değildir. Prosedür, ortalama bir laminat bağ dayanımı elde etmek için ayrılma davranışını değerlendirir.
Sonuçlar şu şekilde yorumlanır:
Ancak, kabul her zaman genel olarak iyi veya kötü değerden ziyade, ilgili malzeme veya bileşen spesifikasyonuna dayanmalıdır.
GMW 3220 standardı, daha geniş bir otomotiv yapışma ve ayrılma yöntemleri ailesine aittir. Örneğin, laboratuvarlar bunu ISO 11339, FLTM BN 121 ve Chrysler laminat / bağlanma mukavemeti prosedürleri ile birlikte listeler. Ancak bu yöntemlerin e otomatik olarak birbirinin yerine geçebileceği düşünülmemelidir. Numune hazırlama, yükleme konfigürasyonu, ayırma hızı, şartlandırma ve sonuç hesaplamasında farklılıklar olabilir.
Sonuç olarak GMW 3220 standardı, esnek otomotiv döşeme malzemelerinin laminat bağlanma mukavemetini belirlemek için kullanılan mekanik bir test yöntemi tanımlar. Temel amacı, birbirine bağlı katmanları ayırmak için gereken kuvveti ölçmek ve böylece laminat yapısının bütünlüğünü değerlendirmektir.
Otomotiv üreticileri ve tedarikçileri için bu test değerlidir çünkü katmanlar arası yapışmanın objektif bir ölçümünü sağlar ve sonunda ayrılmaya, soyulmaya veya diğer iç döşeme arızalarına yol açabilecek zayıflıkları ortaya çıkarabilir. Bu nedenle, lamine yumuşak döşeme ürünleri için önemli bir kalite kontrol ve malzeme doğrulama yöntemidir.
