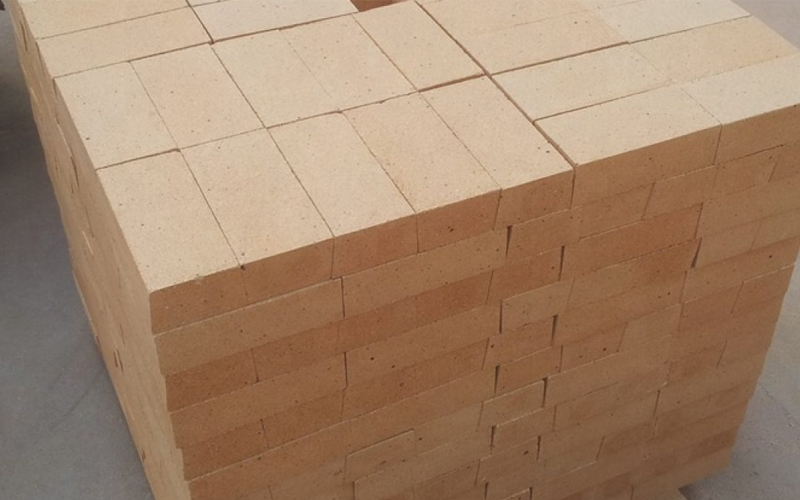

ASTM C182-19 Yalıtım Ateş Tuğlasının Isı İletkenliği İçin Standart Test Yöntemi

Amerikan Test ve Malzeme Kuruluşu (ASTM) tarafından geliştirilen “ASTM C182-19 Yalıtım ateş tuğlasının ısı iletkenliği için standart test yöntemi” standardı, “ASTM C201-93(2019)e1 Refrakterlerin ısıl iletkenliğine ilişkin standart test yöntemi” standardını tamamlar ve yalıtkan ateş tuğlasının termal iletkenliğini belirlemek için söz konusu test yöntemiyle birlikte kullanılır.

Yalıtım ateş tuğlasının termal iletkenliği, belirli bir termal performans açısından bu tuğlanın seçimi için gerekli bir özelliktir. Kullanıcılar, tuğlanın sıcaklık sınırlamasını aşmadan belirli bir ısı kaybı ve soğuk yüzey sıcaklığı sağlayacak şekilde yalıtım ateş tuğlasını seçer. Bu test yöntemi, termokuplların yerleştirilmesini ve test numunelerinin kalorimetreye yerleştirilmesini sağlar. Bu test yönteminin, ASTM C201-93 standardında açıklanan test yöntemi ile birlikte kullanılması önerilmektedir.

Bu testlerde kullanılan cihaz, termokupllar, delme mastarı ve refrakter fiber kağıdın eklenmesi ile ASTM C201-93 standardında açıklanan ekipmandan oluşmaktadır.

Diğer taraftan test numunesi, ASTM C201-93 standardında açıklandığı şekilde seçilmeli ve hazırlanmalıdır.

Test uygulanırken termokupllar, sıcaklığı ölçmek için test numunesinin üç noktasına yerleştirilir. 760 derecenin altındaki sıcaklıklar için Kromel-Alumel termokupllar ve bu sıcaklığın üzerindeki sıcaklıklarda platin veya yüzde 10 rodyum/platin termokupllar kullanılır. Platin termokupllar daha düşük sıcaklıklarda da kullanılabilir, ancak elektromotor kuvvet, baz metal termokupllar kullanıldığındaki kadar yüksek olmaz. Her iki termokupl tipinin yapımında AWG 28 (0,320 mm) tel kullanılır.

Termokupllar kurulurken, termokupl telleri için delikler, termokuplların doğru yerleştirilmesini sağlamak amacıyla bir delme mastarı kullanılarak test numunesinin 114 mm’lik boyutu boyunca delinir. Üç termokupl, birinci çiftin sıcak bağlantısı test numunesinin sıcak yüzünün 5,1 mm altında, ikincinin birleşimi orta noktada ve üçüncü çiftin birleşimi soğuk yüzün 5,1 mm üzerinde olacak şekilde yerleştirilir.

Sıcak bağlantılardan çıkan termokupl kabloları, kalorimetre yüzeyine paralel düzlemlerde yerleştirilir. Sıcak bağlantıların kalorimetrenin merkezi üzerinde olması için, bunlar, test numunesinin 228 x 114 mm’lik alanına dik açılarda ve merkezden geçen bir eksen üzerinde yerleştirilir. Ürünün yapısı gereği bu hassasiyette hazırlanamayan izolasyon ateş tuğlası, şamot yoğun refrakter talimatlarına uygun olarak hazırlanır.

Test yapılırken ısıtma odası yerine yerleştirilir, kalorimetre tertibatından su akışı başlatılır ve akım ısıtma ünitesine verilir. 800 derecenin üzerindeki bir sıcaklıkta, fırın atmosferi en az yüzde 0,5 oksijen ve yüzde 0 yanıcı madde içerir. Atmosfer numunesini uygun bir şekilde fırın odasından, tercihen test numunesine mümkün olduğu kadar yakın bir yerden alın. Kalorimetreden geçen su akış hızı 120 ila 200 g/dak arasında tutulur ve ölçülen bir süre boyunca toplanan su miktarı tartılarak belirlenir. Toplanan suyun kütlesi 200 gramdan az olmamalıdır ve 60,5 gram hassasiyetle tartılır. Akış hızı, test süresi boyunca yüzde 6-1 arasında sabit olmalıdır.

Testin sonunda numune çıkarılır ve termokupl bağlantılarına yakın bir yerde ikiye bölünür. Daha sonra numune sıcak bağlantı noktalarını açığa çıkaracak şekilde taşlanır ve merkez çizgileri arasındaki mesafe en yakın 0,3 mm’ye kadar ölçülür. Test numunesi ikiye kesildiğinde anormal iç boşluklar veya çatlaklar gösteriyorsa, sonuçlar malzemeyi temsil etmeyeceği için bu durum raporda belirtilir.

Test verilerinin kaydı, hesaplamalar ve rapor, ASTM C201-93 standardına uygun olarak yapılır.
