MIL-DTL-83528G Detaylı Özellikler: Conta Malzemesi - İletken, Koruyucu Conta, Elektronik, Elastomer, EMI/RFI için Genel Özellikler

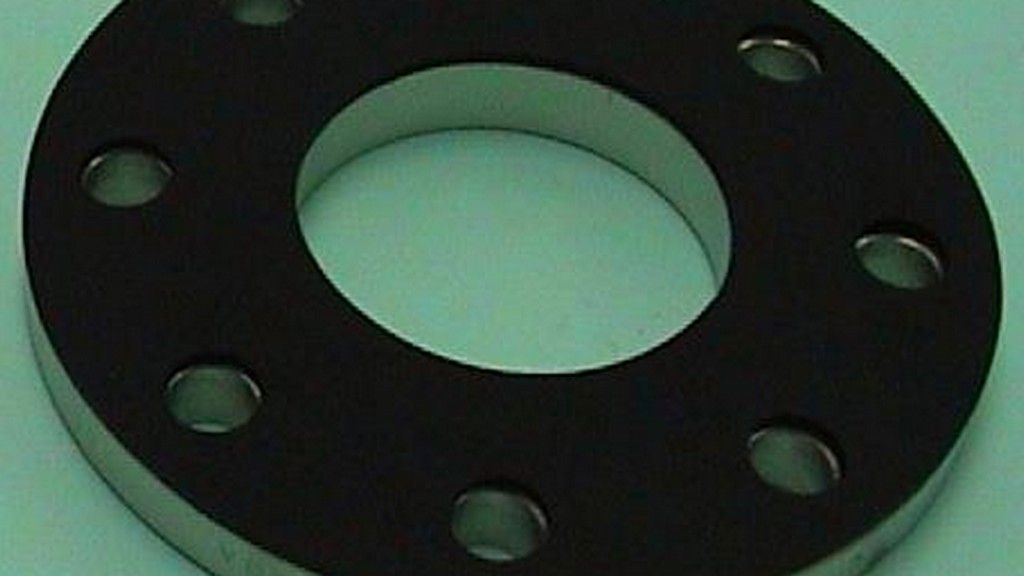

Amerika Birleşik Devletleri Savunma Bakanlığı tarafından geliştirilen “MIL-DTL-83528G Detaylı özellikler: Conta malzemesi - İletken, koruyucu conta, elektronik, elastomer, EMI/RFI için genel özellikler” standardında, elektriksel olarak iletken elastomerik kalkan contaları için genel gereklilikler açıklanmaktadır. Bu contalar, elektromanyetik girişim / radyo frekansı girişim bastırma uygulamalarında kullanılmak üzere tasarlanmıştır. İletken elastomer contalar, eşleşen elektronik muhafaza flanşları veya kapakları arasında düşük arayüz direnci sağlayan ve aynı zamanda nem, basınç veya çevresel sızdırmazlık sağlayan yüksek elektriksel olarak iletken, mekanik olarak dayanıklı ve uyumlu vulkanize contalardır.

Malzeme türleri, bu standartta şu şekilde tanımlanmaktadır:

• A: Gümüş kaplamalı, bakır dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 125 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahiptir.
• B: Gümüş kaplamalı, alüminyum dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 100 dB düzlem dalga koruma etkinliğine sahiptir.
• C: Gümüş kaplamalı, bakır dolgulu florosilikon. 10 GHz’de eksi 55 derece ile artı 125 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahip ve çözücülere ve jet yakıtlarına dayanıklıdır.
• D: Gümüş kaplamalı, alüminyum dolgulu florosilikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 90 dB düzlem dalga koruma etkinliğine sahiptir ve çözücülere ve jet yakıtlarına dayanıklıdır.
• E: Orta sertlikte, saf gümüş dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahiptir.
• F: Saf gümüşle doldurulmuş florosilikon. 10 GHz’de eksi 65 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahiptir ve çözücülere ve jet yakıtlarına dayanıklıdır.
• G: Gümüş kaplama, bakır dolgulu silikon, genişletilmiş bakır folyo takviyeli. 10 GHz’de eksi 45 derece ile artı 125 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahiptir.
• H: Yüksek sertlikte, saf gümüş dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga koruma etkinliğine sahiptir.
• J: Düşük sertlikte, saf gümüş dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli kullanım sıcaklık aralığında 80 dB düzlem dalga kalkanlama etkinliğine sahiptir.
• K: Yüksek sertlikte, gümüş kaplamalı, bakır dolgulu silikon. 10 GHz’de eksi 45 derece ile artı 125 derece sürekli kullanım sıcaklık aralığında 110 dB düzlem dalga kalkanlama etkinliğine sahiptir.
• L: Gümüş kaplamalı, nikel dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 125 derece sürekli kullanım sıcaklık aralığında 100 dB düzlem dalga kalkanlama etkinliğine sahiptir.
• M: Gümüş kaplamalı cam dolgulu silikon. 10 GHz’de eksi 55 derece ile artı 160 derece sürekli sıcaklık aralığında 100 dB düzlem dalga kalkanlama etkinliğine sahiptir.

Bu spesifikasyon kapsamında sağlanan contalar, test edilmiş ve burada belirtilen yeterlilik denetiminden geçmiş ve geçerli nitelikli ürünler listesinde listelenmiş veya listelenmesi onaylanmış bir ürün olmalıdır.

Görsel inceleme bu standarda uygun olarak yapılmalıdır.

Numunelerin boyutları ve toleransları geçerli test prosedürü spesifikasyonu tarafından kontrol ediliri. Ürün boyutları ve toleransları, bu standart tarafından kontrol edilen geçerli ürün spesifikasyonunun gereksinimlerini karşılamalıdır.

Aksi belirtilmediği sürece, standart test numuneleri, standart içinde verilen tabloda belirtilen özellikleri karşılamalıdır. Bu özellikler, gerçek ürün formu için geçerli şartname sayfasında belirtildiği gibi olmalıdır.

Contalar, maksimum 0,01 mm’lik kabartmaya izin verilmesi dışında işaretlenmez. Birim paketler, MIL-STD-129 standardına uygun olarak şunlarla işaretlenir:

• Askeri PIN
• Üreticinin kaynak kodu
• Malzeme türü
• Üretim kürleme tarihi kodu
• Üretim parti numarası
• Uygulanabilir olduğunda üretici tesis kodu sembolü

Contalar, ürüne zarar vermeyen herhangi bir uygun işlem veya işlemlerle temizlenmeli ve kurutulmalıdır. Koruyucular, kullanılıyorsa, contayı korumak için her birim paketin içinde aşındırıcı olmayan, kükürtsüz bir sertleştirici olmalıdır.

Geri dönüştürülmüş, geri kazanılmış, çevre açısından tercih edilen veya biyolojik bazlı malzemeler, malzemenin operasyonel ve bakım gereksinimlerini karşılaması veya aşması ve ekonomik olarak avantajlı yaşam döngüsü maliyetlerini teşvik etmesi koşuluyla mümkün olan en üst düzeyde kullanılmalıdır.

Saf kalay, alt plaka veya son kaplama olarak hem içte hem de dışta yasaktır. Conta ve lehimin kalay içeriği kütlece kütle 97’yi geçmemelidir. Kalay, kütlece en az yüzde 3 kurşunla alaşımlanmalıdır.

Contalar, kalite açısından tekdüze ve kontrollü endüstriyel teknikleri temsil edecek şekilde işlenmelidir. Tüm yüzeyler, contanın ömrünü, servis edilebilirliğini, performansını veya görünümünü etkileyebilecek çapaklardan, kalıp izlerinden, çatlak izlerinden, çiziklerden, kirden, gresden, kireçten, kıymıklardan ve diğer kusurlardan arındırılmış olmalıdır.
