DIN 53504 Kauçuk ve Elastomerlerin Çekme Testi

Alman Standardizasyon Enstitüsü (DIN) tarafından yayınlanan “DIN 53504 Kauçuk testleri - Kopma anındaki çekme dayanımı, akma noktasındaki çekme gerilimi, kopma anındaki uzama ve çekme testindeki gerilim değerlerinin belirlenmesi“ standardında, kauçuk ve elastomerlerden yapılmış belirli şekillerdeki test numunelerinin, kopma anındaki çekme dayanımı, akma anındaki çekme gerilimi, kopma anındaki uzama ve gerilme değerlerinin, test numuneleri kopana kadar sabit hızda gerildiğinde belirlenmesine yönelik prosedürler açıklanmaktadır.

Çekme testinde, çekme dayanımı ve kopma anındaki uzama tek başına elastomerlerin çekme gerilimi altındaki davranışını yeterince karakterize etmediğinden, tam kuvvet-uzama eğrisi kaydedilmelidir.

DIN 53504 standardı, vulkanize kauçuk ve elastomerlerin çekme gerilme-gerinim özelliklerinin belirlenmesi yönteminin belirlenmesine yönelik bir standarttır. Bu standart, yıllardır kullanılmaktadır ve özellikle Avrupa’da kauçuk endüstrisinde, contalar, hortumlar, lastikler, titreşim sönümleyiciler, konveyör bantları ve teknik kauçuk ürünler gibi elastomerik malzemelerin kalite kontrolü, malzeme spesifikasyonu ve ürün geliştirilmesi için yaygın olarak uygulanmaya devam etmektedir.

Test, standartlaştırılmış bir kauçuk numunesini sabit hızda kopana kadar çeker ve kuvvet-uzama davranışını kaydeder. Belirlenen temel özellikler şunlardır:

• Kırılma anındaki çekme dayanımı: Malzemenin kopmadan önce dayanabileceği maksimum gerilim.
• Akma noktasındaki çekme gerilimi: Bir akma noktasının olup olmadığı (elastomerlerde daha az yaygındır).
• Kırılma anındaki uzama: Kopma anındaki uzama yüzdesi, iyi kauçuklar için genellikle birkaç yüz yüzdedir.
• Belirli gerinimlerdeki gerilim değerleri: Örneğin yüzde 100, yüzde 200 veya yüzde 300 uzamada gerilim (modüller örneğin yüzde 100 modül, yüzde 300 modül), kauçuk bileşiklerinin karakterizasyonu için çok önemlidir.

Bu değerler, malzeme kalitesini, bileşik formülasyonunu, vulkanizasyon derecesini, dolgu maddesi dağılımını, yaşlanma direncini ve belirli uygulamalar için uygunluğunu değerlendirmeye yardımcı olur.

Bu standart, öncelikle tanımlanmış boyutlara sahip dambıl şeklinde (köpek kemiği) test numuneleri kullanır. En yaygın tipler şunlardır:

• S1 (çoğu test için tercih edilen): Toplam uzunluk yaklaşık 115 mm, dar paralel bölüm 33 mm uzunluğunda x 6 mm genişliğinde.
• S2 ve S3: Sınırlı malzeme miktarları için daha küçük varyantlar.
• Halka şeklinde numuneler de (Tip R) bazı durumlarda kullanılabilir.

S2 numunesi çok yaygın olarak kullanılır, pratik boyutları ve güvenilir sonuçları nedeniyle rutin testler için özellikle popülerdir. Tipik S2 numune özellikleri şu şekildedir:

• Dar paralel test bölümü
• Belirli ölçüm uzunluğu
• Standartlaştırılmış genişlik ve kalınlık

Numuneler, hassas kalıplar kullanılarak kalıplanmış levhalardan (tipik olarak 2 mm kalınlığında) kesilir. İstatistiksel güvenilirlik için test koşulu başına en az 5 numune önerilir.

Test prosedürü genelde şu adımları izler:

• Koşullandırma: Numuneler genellikle standart laboratuvar atmosferinde (23 derece artı/eksi 2 derece sıcaklık, yüzde 50 artı/eksi yüzde 5 bağıl nem ortamında) koşullandırılır.
• Ölçüm: Başlangıç kesit alanını hesaplamak için dar bölümün hassas kalınlık ve genişlik ölçümü.
• Sıkıştırma: Dambıl uçları, çekme test makinesinde (sabit hareket hızı tipi) sıkıştırılır.
• Test hızı: Genellikle dambıllar için 500 mm/dak (sert plastik testlerine kıyasla çok hızlı).
• Gerilim ölçümü: Daha doğru modül belirlemesi için ya kavrama ayrılması (nominal gerilim) ya da temaslı / temassız ekstensometre ile yapılır.
• Kayıt: Kırılmaya kadar sürekli kuvvet-uzama eğrisi.

Bu prosedür büyük ölçüde ISO 37 standardı ile uyumludur (kauçuk çekme testi için uluslararası eşdeğer standart), ancak bazı ulusal tercihler ve küçük farklılıklar bulunmaktadır.

Dünya çapındaki kauçuk test laboratuvarlarında, DIN 53504 standardı sonuçları, elastomerler için neredeyse her malzeme veri sayfasında yer almaktadır. Yüksek çekme dayanımı ve uzama, iyi bir bileşik kalitesini gösterirken, sabit uzamalardaki gerilim değerleri, yük altında sertlik davranışını ortaya koymaktadır.

Kısaca DIN 53504 standardı, vulkanize kauçuk ve termoplastik elastomerlerin mekanik performansını değerlendirmek için en yaygın kullanılan test standartlarından biridir. Bu standart, otomotiv, inşaat, tıbbi cihazlar ve endüstriyel ürünler gibi sektörlerde kalite kontrolü, ürün geliştirme ve malzeme karşılaştırmasında kritik bir rol oynamaktadır.

Bu standart şunlar için geçerlidir:

• Vulkanize kauçuk
• Termoplastik elastomerler (TPE)
• Elastomerik levhalar ve kalıplanmış parçalar

Şunları belirlemek için kullanılır:

• Çekme dayanımı
• Kopma uzaması
• Belirtilen uzamalardaki gerilim

Bu standart, kauçuk malzemeler için benzer çekme test yöntemlerini tanımladığı için genellikle ISO 37 ile birlikte referans alınır.

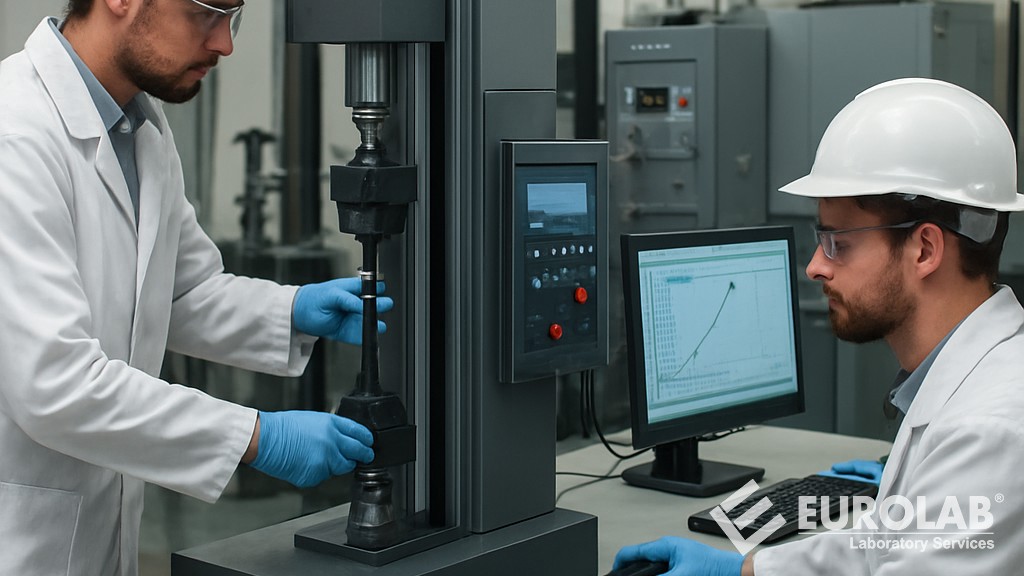

Test, şunlarla donatılmış evrensel bir çekme test makinesi kullanılarak gerçekleştirilir:

• Sabit çapraz kafa hızı kontrolü
• Elastomerler için uygun tutucular
• Kuvvet ölçüm sistemi
• Ekstensometre

Test hızı, numune tipine ve malzeme gereksinimlerine bağlı olarak belirlenir.

Ölçülen temel parametreler şunlardır:

• Çekme mukavemeti: Kopmadan önceki maksimum çekme gerilimidir.

Çekme mukavemeti = Maksimum kuvvet / Orijinal kesit alanı.

• Kopma anındaki uzama: Kopma anındaki uzunluktaki yüzde artıştır.

Kopma anındaki uzama (yüzde) = Kopma anındaki uzama / Orijinal ölçü uzunluğu x 100.

• Belirli uzama değerlerindeki gerilim: Belirli uzama yüzdelerinde (örneğin yüzde 100, yüzde 200, yüzde 300) ölçülen gerilim değerleri. Bu değerler sertlik ve elastikiyetin değerlendirilmesi için önemlidir.

DIN 53504 standardı şunlar için gereklidir:

• Malzeme geliştirme: Kauçuk formülasyonlarının karşılaştırılması
• Kalite kontrolü: Parti tutarlılığının sağlanması
• Tedarikçi yeterliliği: Spesifikasyonlara uygunluğun doğrulanması
• Arıza analizi: Mekanik performans sorunlarının araştırılması

Bu standarda büyük ölçüde güvenen endüstriler şunlardır:

• Otomotiv (sızdırmazlık elemanları, contalar, hortumlar, bağlantı elemanları)
• Endüstriyel makineler
• Tıbbi elastomerler
• Tüketici ürünleri

Sonuç olarak DIN 53504 standardı, kauçuk malzemeler için en önemli mekanik test standartlarından biri olmaya devam etmektedir. Hassas numune geometrilerini, test koşullarını ve hesaplama yöntemlerini tanımlayarak, güvenilir ve karşılaştırılabilir çekme özelliği ölçümlerini sağlar. Elastomerlerle çalışan üreticiler ve laboratuvarlar için DIN 53504 standardına uyum, ürün performansını, güvenliğini ve pazar kabulünü korumak için temeldir.
