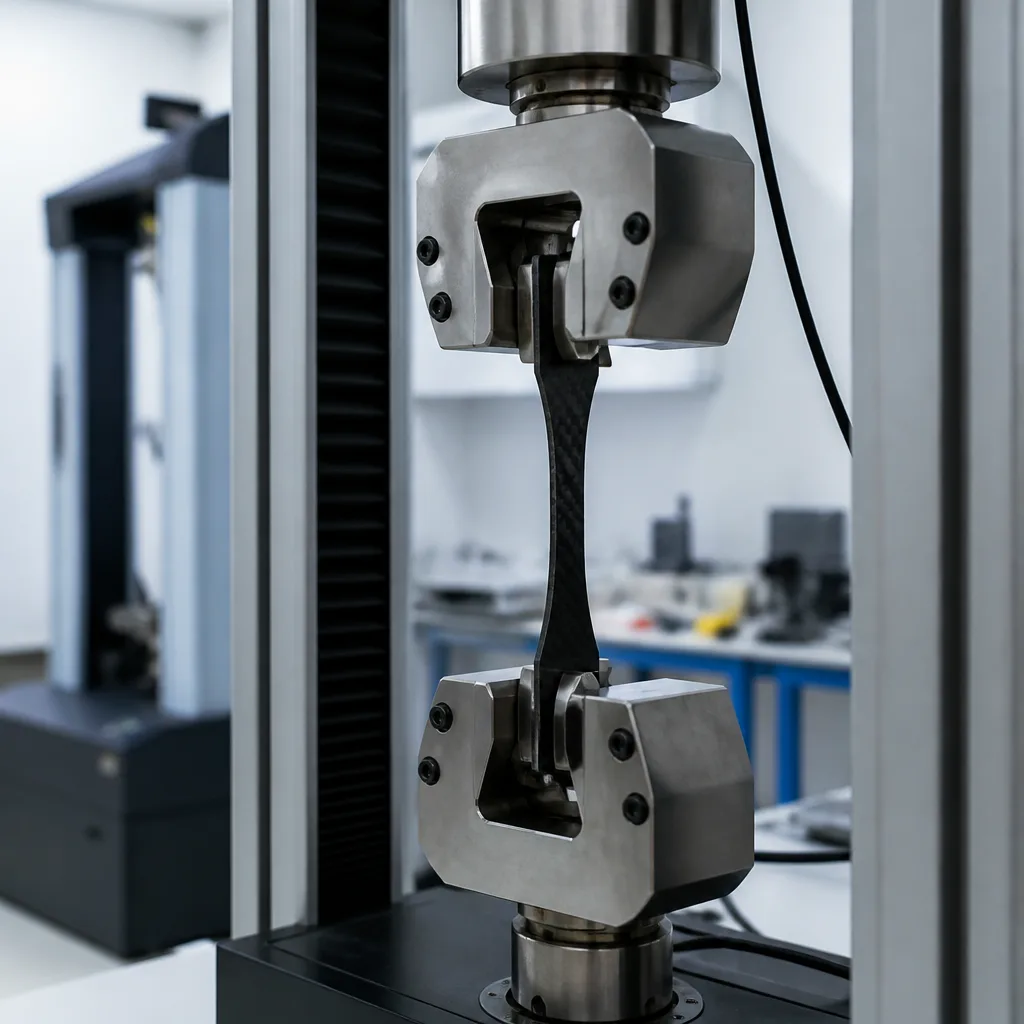

ASTM D3479-D3479M Polimer Matris Kompozit Malzemelerin Çekme-Çekme Yorulması için Standart Test Yöntemi

ASTM D3479/D3479M Polimer Matris Kompozit Malzemelerin Çekme-Çekme Yorulması için Standart Test Yöntemi

Amerikan Test ve Malzeme Kuruluşu (ASTM) tarafından geliştirilen “ASTM D3479/D3479M Polimer matris kompozit malzemelerin çekme-çekme yorulması için standart test yöntemi” standardında, çekme döngüsel yüklemeye maruz kalan polimer matrisli kompozit malzemelerin yorulma davranışını belirlemek için kullanılan bir test yöntemi açıklanmaktadır. Kompozit malzeme formları, elastik özellikleri test yönüne göre özel olarak ortotropik olan sürekli lifli veya süreksiz lifli takviyeli kompozitlerle sınırlıdır. Bu test yöntemi, yüklemenin bir test kontrol parametresi cinsinden tanımlandığı, sabit genlikli tek eksenli düzlem içi yüklemeye maruz kalan çentiksiz test numuneleriyle sınırlıdır.

Bu test yöntemi, her biri farklı bir test kontrol parametresini tanımlayan iki prosedür sunar:

• Prosedür A: Test kontrol parametresinin yük (gerilim) olduğu ve makinenin, test numunesinin tekrarlayan sabit genlikli yük döngülerine maruz kalacak şekilde kontrol edildiği bir sistem. Bu prosedürde, test kontrol parametresi, sabit genlikli bir yorulma değişkeni olarak mühendislik gerilimi veya uygulanan yük kullanılarak tanımlanabilir.
• Prosedür B: Test kontrol parametresinin yükleme yönündeki gerinim olduğu ve makinenin, test numunesinin tekrarlayan sabit genlikli gerinim döngülerine maruz kalacak şekilde kontrol edildiği bir sistem. Bu prosedürde, test kontrol parametresi, yükleme yönündeki mühendislik gerinimi sabit genlikli yorulma değişkeni olarak kullanılarak tanımlanabilir.

Bu test yöntemi, malzeme özellikleri, araştırma ve geliştirme, kalite güvencesi ve yapısal tasarım ve analiz için çekme yorulma verileri elde etmek üzere tasarlanmıştır. Birincil test sonucu, belirli bir yükleme ve çevresel koşul altında test numunesinin yorulma ömrüdür. Belirli malzeme türleri, laminat katman dizilimleri, ortamlar ve yükleme koşulları için yorulma ömrü dağılımı elde etmek amacıyla tekrarlanan testler kullanılabilir. Doğrusallaştırılmış gerilme-ömür veya gerinim-ömür eğrilerinin belirlenmesi gibi yorulma ömrü verilerinin istatistiksel analizine ilişkin kılavuz ASTM E739 standardında yer almaktadır.

Bu test yöntemi, mikroskobik çatlakların, lif kırılmalarının veya tabaka ayrılmalarının meydana gelmesi gibi polimer matrisli kompozitlerde yorulma hasarının incelenmesinde kullanılabilir.

Numunenin artık mukavemeti veya sertliği veya her ikisi de bu hasar mekanizmaları nedeniyle değişebilir. Rijitlik kaybı, ASTM D3039/D3039M standardı test yönteminde bulunan modül belirleme prosedürleri kullanılarak, seçilen döngü aralıklarında döngüsel yüklemenin durdurulmasıyla yarı statik eksenel gerilme-gerinim eğrisinin elde edilmesiyle ölçülebilir. Yorulma hasarıyla ilişkili mukavemet kaybı, ASTM D3039/D3039M standardı test yöntemi kullanılarak statik mukavemetin elde edilmesiyle döngüsel yüklemenin durdurulmasıyla belirlenebilir.

ASTM D3479/D3479M standardı, tekrarlanan çekme yüklemesi altında polimer matris kompozitlerin yorulma davranışını değerlendirmek için standartlaştırılmış bir yöntem tanımlar. Genellikle karbon veya cam gibi liflerle güçlendirilmiş bu malzemeler, döngüsel yüklemenin kritik olduğu havacılık, otomotiv, denizcilik ve yapısal uygulamalarda yaygın olarak kullanılmaktadır.

Yorulma performansı, kompozitler için özellikle önemlidir çünkü hasar, genellikle hemen görünür bir arıza olmaksızın, kademeli olarak birikir (örneğin mikro çatlaklar, tabaka ayrılması).

Bu standart, çekme-çekme döngüsel yüklemesi altında yorulma özelliklerinin belirlenmesine odaklanır, yani malzeme tekrar tekrar gerilir ancak sıkıştırılmaz. Temel unsurları şunlardır:

• Elyaf takviyeli polimer kompozitler için geçerlidir (sürekli veya süreksiz elyaflar)
• Çentiksiz numunelerle sınırlıdır
• Sabit genlikli döngüsel yükleme için tasarlanmıştır
• Şunlar için uygundur:
  • Tek yönlü laminatlar (örneğin 0 derece ve 90 derece yönelimler)
  • Simetrik, ortotropik laminat yapılar

Açıklanan test yöntemi, bir kompozitin tekrarlanan çekme yükleri altında kırılmaya kadar nasıl davrandığını değerlendirir. İki ana test prosedürü şu şekildedir:

• Prosedür A (yük kontrollü): Numune, sabit bir gerilim seviyesinde döngüsel yüklemeye tabi tutulur.
• Prosedür B (gerilim kontrollü): Numune, sabit bir gerinim seviyesinde döngüsel deformasyona uğrar.

Bu yaklaşımlar, mühendislerin farklı gerçek dünya yükleme koşullarını simüle etmelerini sağlar.

Testin birincil sonucu, tipik olarak şu şekilde ifade edilen yorulma ömrüdür:

• Başarısızlığa kadar olan çevrim sayısı
• Gerilim-ömür ilişkisi
• Gerinim-ömür ilişkisi

İlave gözlemler şunları içerebilir:

• Zamanla sertlik azalması
• Kısmi çevrimden sonra kalan dayanım
• Hasar mekanizmaları, örneğin:
  • Matris çatlaması
  • Elyaf kırılması
  • Katman ayrılması

ASTM D3479/D3479M standardı şunları belirtir:

• Numune geometrisi (düz numuneler, çentiksiz)
• Yükleme koşulları (frekans, gerilim oranı, dalga formu)
• Çevresel koşullar (gerekirse sıcaklık, nem)
• Yük, gerinim ve çevrimleri ölçmek için kullanılan cihazlar

Kullanılacak test makineleri, kontrollü genlikte tekrarlayan döngüsel yükler uygulayabilmelidir.

ASTM D3479/D3479M standardı şu alanlarda yaygın olarak kullanılmaktadır:

• Malzeme kalifikasyonu: Farklı kompozit sistemlerin yorulma performansının karşılaştırılması.
• Tasarım ve mühendislik: Yapısal tasarım için yorulma verilerinin oluşturulması (örneğin uçak kanatları, otomotiv parçaları).
• Araştırma ve geliştirme: Kompozitlerde hasar gelişiminin anlaşılması.
• Kalite güvencesi: Üretim süreçlerinde tutarlılığın sağlanması.

Veriler, mühendislerin döngüsel yükleme koşulları altında hizmet ömrünü ve güvenilirliği tahmin etmelerine yardımcı olur.

Bu standardın başlıca avantajları şunlardır:

• Tekrarlanabilir ve karşılaştırılabilir sonuçlar sağlar
• İstatistiksel yorulma analizini destekler
• Tasarım toleranslarının geliştirilmesini sağlar
• Geniş bir kompozit konfigürasyon yelpazesine uygulanabilir

Ancak bu standardın bazı sınırlamaları bulunmaktadır:

• Sadece çekme-çekme yüklemesiyle sınırlıdır (sıkıştırma veya çok eksenli yorulma yok)
• Sabit genlikli yükleme kullanır (gerçek hayattaki değişken yüklemeyi tam olarak temsil etmez)
• Sadece çentiksiz numunelere uygulanabilir
• Değişkenliği önlemek için test koşullarının dikkatli bir şekilde kontrol edilmesini gerektirir

Bu standart genellikle şunlarla birlikte kullanılır:

• Çekme testi standartları (örneğin statik mukavemet değerlendirmesi)
• Yorulma verisi analizi standartları (eğri geliştirme için)

Bunlar, birlikte, kompozit mekanik davranışının tam bir anlayışını sağlarlar.

Sonuç olarak ASTM D3479/D3479M standardı, döngüsel çekme yüklemesi altında polimer matrisli kompozitlerin yorulma performansını değerlendirmek için temel bir standarttır. Yapılandırılmış metodolojisi, mühendislerin zorlu uygulamalarda dayanıklı, yüksek performanslı kompozit yapılar tasarlamak için gerekli olan güvenilir yorulma verileri üretmelerini sağlar.
